104J kondensatorværdi forklaret: CBB60 kondensatorguide

Hvad betyder 104J på en kondensator

104J trykt på et kondensatorhus betyder, at komponenten har en kapacitans på 100.000 picofarad, hvilket svarer til 0,1 mikrofarad, med en tolerance på plus eller minus 5 procent. De første to cifre, 10, er de signifikante tal, det tredje ciffer, 4, fortæller dig, hvor mange nuller du skal tilføje efter de to tal, når resultatet er udtrykt i picofarads, og bogstavet J er tolerancekoden, der følger efter den numeriske del. Dette trecifrede plus-bogstav-mærkesystem eksisterer, fordi små keramiske diskkondensatorer, monolitiske flerlagskondensatorer og mange filmkondensatorer har en krop for lille til at udskrive en fuld decimalværdi med et enhedssymbol i læsbar tekst, så producenterne har i stedet valgt en kompakt stenografi.

Når først mønsteret er forstået, bliver læsning af lignende markeringer rutine snarere end forvirrende. En 103J kondensator er 10.000 pF eller 0,01 mikrofarad, en 224J kondensator er 220.000 pF eller 0,22 mikrofarad, og en 474J kondensator er 470.000 pF eller 0,47 mikrofarad. Tolerancebogstavet ændrer det garanterede nøjagtighedsinterval omkring det nominelle tal snarere end selve den nominelle værdi, så en 104K og en 104J måler begge tæt på 0,1 mikrofarad på en frisk, ubeskadiget del, men K-versionen tillader en bredere plus eller minus 10 procent spredning, mens J-versionen holdes til et strammere plus eller minus bånd.

Denne kodningsvane er ikke unik for én fabrik eller ét land. Det sporer tilbage til en fælles industrikonvention, der spredte sig, fordi den lod producenterne stemple en værdi på en komponent ved hjælp af kun fire tegn, uanset om den komponent endte i et fjernsyn, en vaskemaskines kontroltavle, en strømforsyning eller en industriel sensor. Enhver, der arbejder med elektronik på en regelmæssig basis, husker til sidst den håndfuld almindelige trecifrede koder blot gennem gentagen eksponering, på samme måde som en, der arbejder med VVS-fittings, husker almindelige rørdiametre uden at skulle slå hver enkelt op.

Afkodning af det 3-cifrede og bogstavsystem fuldt ud

Kodningskonventionen for kondensatorer i 104J-stil følger den samme logik, der bruges på tværs af de fleste disk-, keramik- og små filmkondensatorer, der sælges globalt. Producenter stoler på denne stenografi, fordi det er langt nemmere at stemple fem eller seks tegn på en komponent på størrelse med et riskorn end at udskrive en fuld decimalværdi med et enhedssymbol, og fordi et standardiseret system betyder, at en tekniker, der er uddannet i et mærkes dele, kan læse et andet mærkes dele uden at lære noget igen.

Almindelige trecifrede kondensatorkoder og deres ækvivalente værdier
Trykt kode	Værdi i pF	Værdi i µF	Typisk brug
101J	100 pF	0,0001 µF	Højfrekvent bypass, RF-tuning
102J	1.000 pF	0,001 µF	Støjfiltrering, RF-kobling
103J	10.000 pF	0,01 µF	Afkobling i logiske kredsløb
104J	100.000 pF	0,1 µF	Generel bypass, strømforsyning udjævning
154J	150.000 pF	0,15 µF	Snubber-netværk, EMI-undertrykkelse
224J	220.000 pF	0,22 µF	Motorstartassistent, tidskredsløb
334J	330.000 pF	0,33 µF	Lydfiltrering, strømledningskobling
474J	470.000 pF	0,47 µF	Lydkobling, snubber-netværk
105J	1.000.000 pF	1 µF	Strømforsyning bulk filtrering

Tolerancebogstaver følger en separat standard fra den numeriske værdi, og dette er et punkt, der falder folk i øjnene, der er nye til at læse disse markeringer. J betyder plus eller minus 5 procent, K betyder plus eller minus 10 procent, M betyder plus eller minus 20 procent, F betyder plus eller minus 1 procent, og G betyder plus eller minus 2 procent. I et kredsløb, hvor timing-nøjagtighed eller filterafskæringsfrekvens betyder noget, holder en snævrere tolerance som J eller F adfærd forudsigelig på tværs af en produktionsbatch, mens en løsere tolerance som M er acceptabel for grundlæggende bypass- eller støjundertrykkelsesroller, hvor den nøjagtige værdi kun skal falde inden for et bredt område i stedet for at ramme et præcist mål.

Hvorfor det tredje ciffer er en multiplikator og ikke bare en anden figur

Et almindeligt forvirringspunkt er at behandle alle tre cifre, som om de var signifikante tal, hvilket fører til en forkert læsning. Den korrekte tilgang er kun at behandle de to første cifre som basisnummeret, og derefter bruge det tredje ciffer udelukkende som en multiplikator på ti-potenser anvendt på picofarads. For 104 er grundtallet 10, og multiplikatoren er 10 i fjerde potens, hvilket giver 10 ganget med 10.000, hvilket svarer til 100.000 picofarads. Anvendelse af den samme logik på 475 giver en base på 47 og en multiplikator på 10 til den femte potens, hvilket giver 4.700.000 picofarads eller 4,7 mikrofarads, en værdi, der nogle gange ses på større filmkondensatorer, der bruges i kraftelektronik.

Spændingsværdier trykt sammen med koden

Mange kondensatorer, der bærer en 104J-stilkode, har også en separat spændingsmærke, der er trykt i nærheden, almindeligvis 50V, 100V, 250V, 400V eller 630V for filmtyper. Dette spændingstal er den maksimale arbejdsspænding, som dielektrikumet kan tolerere kontinuerligt uden at bryde sammen, og det er helt uafhængigt af selve kapacitansværdien. En 104J-kondensator, der er normeret til 50V og en 104J-kondensator, der er normeret til 400V, gemmer den identiske 0,1 mikrofarad-ladning ved en given spænding, men 400V-versionen bruger et tykkere eller anderledes dielektrisk materiale til at overleve højere kontinuerlig stress, hvorfor det er fysisk større og generelt koster mere at producere.

Hvordan CBB60 kondensatorer Forhold til dette værdisystem

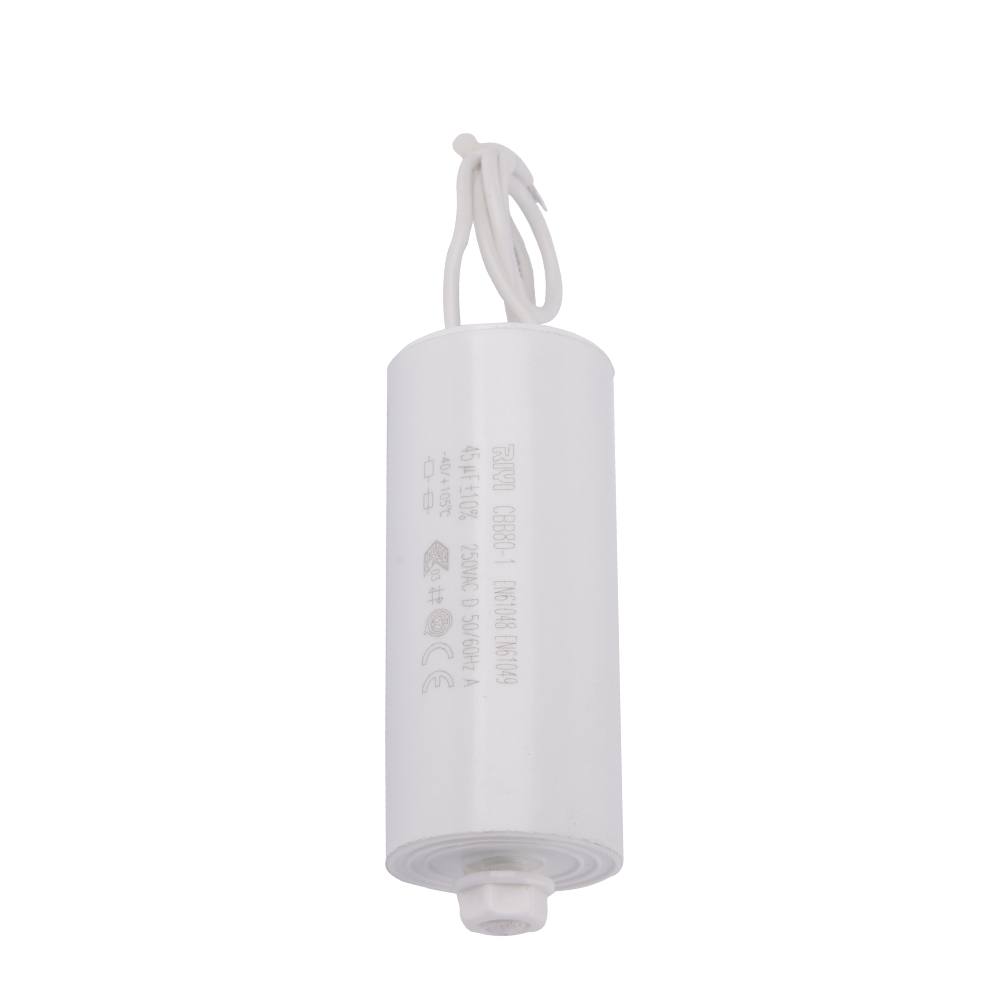

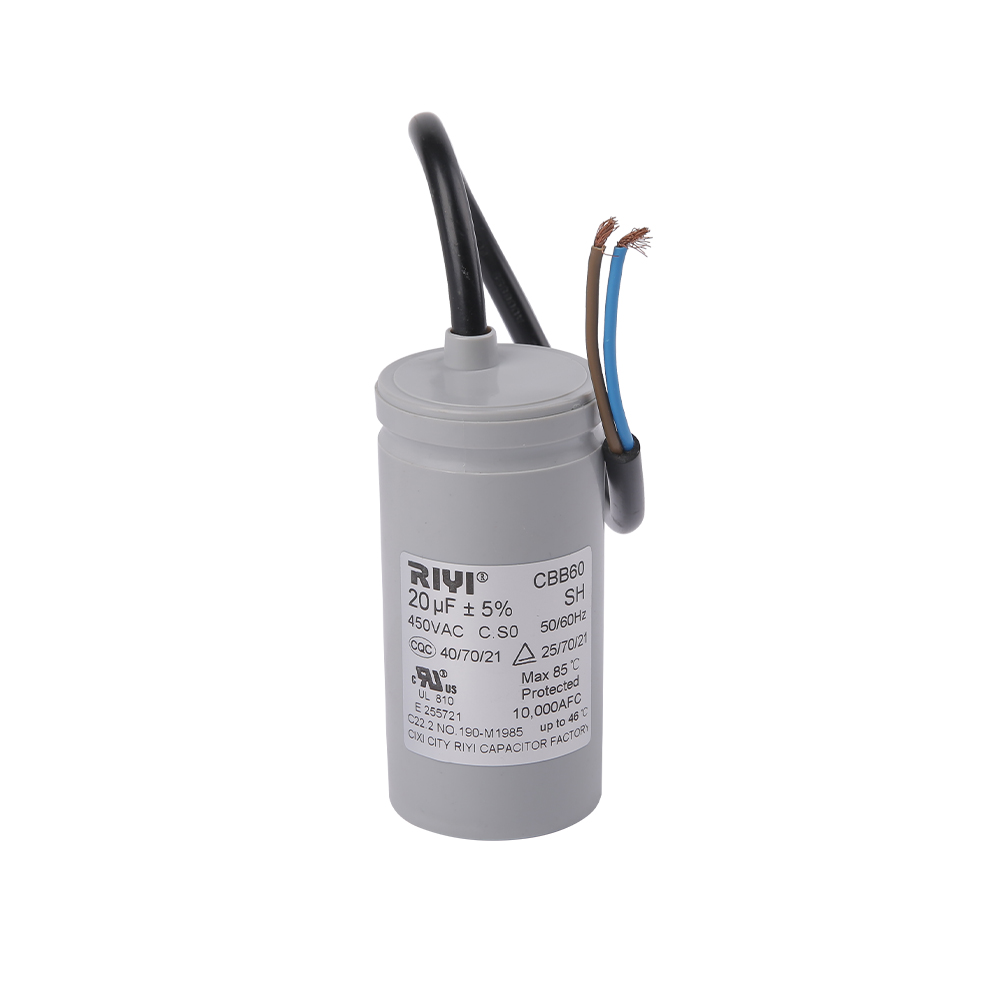

A CBB60 kondensator er en metalliseret polypropylen film kondensator bygget specielt til at køre AC induktionsmotorer , mest almindeligt de enfasede motorer, der findes i vandpumper, ventilatorer, kompressorer og andet roterende udstyr. I modsætning til en lille keramisk skive mærket 104J, er en CBB60-kondensator en større cylindrisk eller oval komponent, der er klassificeret til kontinuerlig vekselspænding, typisk 250V eller 450V, og den er mærket direkte i mikrofarader i stedet for den trecifrede pF-kode, fordi der er tilstrækkeligt overfladeareal på kabinettet med information om spænding og frekvens til at udskrive den fulde værdi og frekvens.

Selvom CBB60-enheder springer stenografikodningen over, er den underliggende kapacitansmatematik identisk med de små kodede dele. En CBB60-kondensator vurderet til 25 mikrofarad lagrer den samme type ladningsforhold som en keramisk kondensator på 0,1 mikrofarad, bare i en skala, der er omkring 250 gange større, og bygget med en dielektrikum og konstruktion, der er egnet til vedvarende AC-rippelstrøm snarere end korte DC-filtreringsimpulser. Enhver, der sammenligner en lille signalkondensator kodet 104J med en CBB60 motordrevet kondensator, sammenligner virkelig to forskellige opgaver: signalbehandling på mikrofarad-fraktionsniveau versus motorfaseskift ved titusindvis af mikrofarader.

Typiske CBB60 kapacitansværdier, der findes i motorens navneskilte og pumpemanualer, spænder fra 1,5 µF op til 50 µF, med almindelige lagerværdier på 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 µF, 25 µF, 25 µF, 25 µF, 25 µF 40 µF og 45 µF. At vælge den korrekte CBB60-værdi for en motor er ikke valgfrit gætværk; kondensatorværdien vælges af motorproducenten baseret på viklingsdesign, og udskiftning af en uoverensstemmende værdi ændrer startmoment, kørestrøm og varmeopbygning i motorviklingerne.

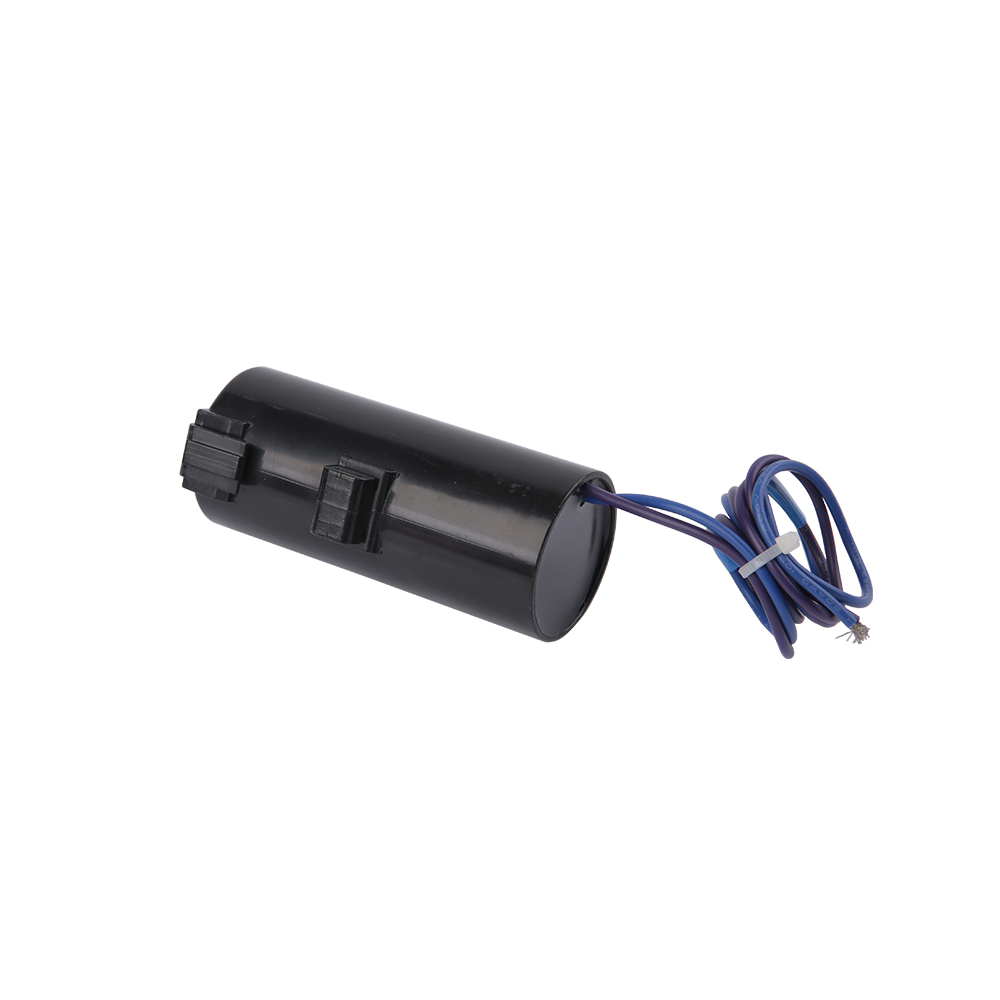

Fysisk konstruktion af en CBB60-kondensator

Den indre struktur af en CBB60-kondensator bruger tynd polypropylenfilm med et metalliseret aluminium- eller zinklag aflejret direkte på dens overflade, viklet ind i en kompakt cylinder i stedet for stablet som flade plader. Denne metalliserede filmkonstruktion giver kondensatoren en selvhelbredende egenskab: Hvis et lille svagt punkt i dielektrikumet bryder sammen under spændingsspænding, fordamper den lokale varme det tynde metallag lige omkring det sted, og isolerer fejlen øjeblikkeligt uden at tage hele kondensatoren ud af drift. Dette er en af grundene til, at metalliserede filmkondensatorer som CBB60 foretrækkes til kontinuerlig vekselstrømsmotordrift frem for andre dielektriske typer, der mangler denne selvrensende adfærd.

Det ydre kabinet er typisk en hård plastikskal fyldt med en epoxyharpiks eller en lignende pottemasse, som lukker fugt ud og giver mekanisk stabilitet mod vibrationerne en kørende motor producerer. To eller tre terminaler strækker sig fra toppen, dimensioneret til at acceptere standard spadestik, og mange CBB60-enheder har også en indbygget trykaflastningsmekanisme i kabinetdesignet, så hvis internt tryk opbygges fra en fejltilstand, udluftes kabinettet på en kontrolleret måde i stedet for at briste uforudsigeligt.

Matchende kondensatorværdi til applikation

Valget mellem en lille kodet kondensator og en CBB60-typisk driftskondensator kommer ned til den elektriske rolle, komponenten spiller, ikke personlige præferencer. Listen nedenfor stiller de to kondensatorfamilier op mod de situationer, hvor hver enkelt er det rigtige valg.

Filtrering på signalniveau, afkobling og timing på printkort kræver kodede keramiske eller filmkondensatorer som 104J, da disse roller har brug for små, stabile værdier i et kompakt fodaftryk.
Motorfaseskift for enfasede AC-motorer kræver en CBB60 eller tilsvarende driftskondensator, da disse roller har brug for en stor kapacitans, der er normeret til kontinuerlig netspænding og rippelstrøm.
Enhver kondensator placeret på tværs af en AC-ledning, selv kortvarigt, bør have en AC-spændingsmærke med margin over forsyningsspændingen, hvilket er grunden til, at CBB60-enheder er klassificeret til 250V eller 450V i stedet for de lavere DC-spændingsklassificeringer, der er almindelige på små keramiske dele.
Udskiftningskondensatorer bør matche den oprindelige mikrofarad-værdi inden for det angivne tolerancebånd, da erstatning af en underdimensioneret eller overdimensioneret værdi ændrer motorfasevinklen og kan forkorte motorens levetid.
Miljøer med høj omgivende varme eller kontinuerlige driftscyklusser favoriserer CBB60-kondensatorer med en højere temperaturklassificering, da vedvarende varme er en af de vigtigste faktorer, der gradvist reducerer filmkondensatorens levetid.

Feltdata indsamlet af motorreparationsteknikere og refereret til i almindelig apparatservicelitteratur viser konsekvent, at en driftskondensatorværdi, der driver mere end 10 procent under dens nominelle mikrofarad-tal, korrelerer med mærkbart reduceret startmoment og højere driftsstrøm på enfasede kompressorer og pumpemotorer, hvilket er en af grundene til, at CBB60-kondensatorer normalt er specificeret med mindre bånd eller mindre bånd, f.eks. acceptable bånd på signalkondensatorer til generelle formål.

Aflæsning af et motornavneskilt for den korrekte værdi

De fleste enfasede motorer, der kræver en driftskondensator, angiver den nøjagtige mikrofaradværdi og spændingsværdi direkte på typeskiltet, ofte vist som noget i retning af "Cap 20uF 450V". Når navneskiltet mangler eller er slidt væk, er selve den originale kondensator, hvis den stadig er læselig, den næstbedste reference. Hvis ingen af dem er tilgængelige, er matchning mod motorens hestekræfter og spændingsmærkning ved hjælp af en producents krydsreferencediagram standard fallback-metoden, da motorviklingsdesign med en given hestekræfter og spænding har tendens til at samle sig omkring et snævert område af passende kapacitansværdier.

Sammenligning af 104J-kondensatorer med CBB60-kondensatorer side om side

At placere de to kondensatorfamilier ved siden af hinanden gør de praktiske forskelle nemme at se med et overblik, selvom begge i sidste ende lagrer elektrisk ladning ved hjælp af den samme grundlæggende fysik.

Vigtigste forskelle mellem 104J stil kondensatorer og CBB60 kondensatorer
Attribut	104J stil kondensator	CBB60 kondensator
Typisk kapacitans	Brøkdele af en mikrofarad	1,5 til 50 mikrofarader
Primær pligt	Signalfiltrering, afkobling	Motorfaseskift, køreassistent
Spændingsklassificeringsstil	DC arbejdsspænding, lav til moderat	Kontinuerlig AC-spænding, 250V eller 450V
Mærkningsmetode	Trecifret plusbogstavskode	Fuld mikrofarad værdi trykt på etuiet
Fysisk størrelse	Lille, plademonteret	Større cylindrisk kasse med terminaler
Driftscyklus eksponering	Intermitterende, lav bølgestrøm	Kontinuerlig, vedvarende krusningsstrøm

Forskellen betyder mest, når nogen fejlfinder udstyr og finder to ukendte kondensatorer side om side, en lille og kodet, en større og trykt i almindelige mikrofarader. At erkende, hvilken familie en komponent tilhører, indsnævrer straks, hvilken rolle den spiller, og hvilken slags udskiftningsdel der er passende, snarere end at antage, at begge dele tjener udskiftelige funktioner, simpelthen fordi begge er mærkede kondensatorer.

Test og verifikation af kondensatorværdier

At bekræfte, at en kondensator stadig matcher dens trykte værdi, uanset om den bærer en 104J-stilkode eller en CBB60-etiket, er en hurtig kontrol med den rigtige måler. Et digitalt multimeter med et kapacitansområde, eller et dedikeret LCR-måler, aflæser den faktiske lagrede kapacitans direkte. Komponenten skal først være helt afladet, da en opladet kondensator kan beskadige en måler eller give en falsk aflæsning.

Trin til en grundlæggende kapacitanskontrol

Frakobl kondensatoren fuldstændigt fra kredsløbet eller motoren før testning, da en kondensator, der stadig er tilsluttet et strømførende kredsløb, vil give unøjagtige aflæsninger og kan udgøre en stødfare fra lagret ladning. Aflad kondensatoren ved kort at bygge bro over dens terminaler med en isoleret modstandsledning i stedet for en blottet skruetrækker, da en direkte kortslutning kan pit terminalerne. Indstil måleren til kapacitansfunktionen, tilslut ledningerne til de to terminaler, og sammenlign den viste aflæsning med den udskrevne værdi, idet der tages højde for den angivne toleranceprocent.

En 104J kondensator, der aflæser et sted mellem 0,095 µF og 0,105 µF, sidder inden for dens plus eller minus 5 procent vindue og fungerer normalt. En CBB60-kondensator udskrevet som 25 µF, der læser under ca. 20 µF, er sandsynligvis forringet og bør udskiftes, da en motordrevet kondensator, der har mistet mere end 20 procent af sin nominelle kapacitans, er en almindelig årsag til motorer, der brummer, men ikke starter, eller som starter langsomt under belastning.

Genkendelse af fysiske advarselstegn før testning

En visuel inspektion afslører ofte problemer, før en måleraflæsning bekræfter dem. En CBB60-kondensator med en svulmende eller opsvulmet kabinettop, synlige revner langs sømmene eller en utæt mørk rest omkring terminalerne har næsten helt sikkert fejlet internt, og test af den yderligere giver kun lidt yderligere information ud over at bekræfte, at den skal udskiftes. Små keramiske kondensatorer kodet 104J viser sjældent synlig hævelse, da deres konstruktion adskiller sig fra filmtyper, men revnede keramiske kroppe eller misfarvede loddesamlinger på pladen omkring delen er nyttige visuelle fingerpeg om, at noget i det område er overophedet.

Tolkning af læsninger, der falder uden for tolerance

En aflæsning, der driver højt, snarere end lav, på en filmkondensator er mindre almindelig, men kan stadig forekomme, og den peger generelt mod et målerkalibreringsproblem eller en måling, der er taget, mens restladningen stadig var til stede, snarere end en faktisk stigning i kapacitansen, da kondensatorer ikke får kapacitans gennem normal aldring. En aflæsning, der driver lavt, er det langt hyppigere mønster og afspejler gradvis dielektrisk nedbrydning, fugtindtrængning eller den kumulative effekt af de tidligere beskrevne selvhelbredende rydningsbegivenheder, som hver især en smule reducerer det effektive pladeareal i løbet af komponentens levetid.

Faktorer, der forkorter eller forlænger kondensatorens arbejdsliv

Begge kondensatorfamilier ældes på grund af de samme underliggende belastninger, selvom tidsskalaen og fejlsymptomerne er forskellige på grund af deres forskellige job og driftsmiljøer.

Varme

Forhøjet omgivelsestemperatur er konsekvent identificeret som den største enkeltfaktor, der forkorter filmens og keramiske kondensatorers levetid, da varme accelererer den kemiske nedbrydning af det dielektriske materiale og eventuelle interne bindingsforbindelser. En CBB60-kondensator monteret direkte mod et varmt kompressorhus vil ældes hurtigere end en identisk del monteret med en luftspalte og noget ventilation, selvom begge ser den samme elektriske belastning.

Spændingsspænding

At køre en kondensator konsekvent tæt på eller over dens nominelle spænding komprimerer dens levetid betydeligt sammenlignet med at køre den med en margin under denne rating. Det er grunden til, at det er almindelig praksis at vælge en CBB60, der er normeret til 450V på en nominel 220V eller 240V forsyningsledning, i stedet for at skære margenen tæt med en 250V-klassificeret del, i områder, hvor netspændingen svinger eller lejlighedsvis stiger.

Ripple Current og Duty Cycle

Kondensatorer, der bruges i kontinuerlig drift, såsom en CBB60 på en motor, der kører i timevis i stræk, oplever mere kumulativ bølgestrømsopvarmning end en kondensator, der kun bruges i korte, intermitterende udbrud. Dette er en af grundene til, at motordrevne kondensatorer er fysisk større i forhold til deres kapacitansværdi end små signalkondensatorer med en tilsvarende mikrofarad-klassificering, da det større kabinetoverfladeareal hjælper med at sprede varmen, der genereres af vedvarende strøm.

Fugtighed og forurening

Fugt, der finder en vej ind i kondensatorlegemet, hvad enten det er gennem en beskadiget hustætning eller en fabrikationsfejl, fremskynder dielektrisk nedbrydning og kan føre til en pludselig snarere end gradvis fejl. Forseglede epoxyfyldte kabinetter på CBB60-kondensatorer eksisterer specifikt for at bremse denne vej, hvilket er grunden til, at et revnet eller beskadiget kabinet behandles som en stærk indikator for, at en kondensator bør udskiftes, selvom den stadig tester inden for tolerancen på det tidspunkt.

Installations- og ledningsovervejelser for CBB60-kondensatorer

Korrekt installation påvirker både ydeevne og levetid lige så meget som at vælge den rigtige mikrofarad-værdi. En CBB60-kondensator er generelt forbundet parallelt med motorens start- eller køreviklingskredsløb, og terminallayoutet på kabinettet, uanset om det har to eller tre lugs, bestemmer, hvordan det forbindes til enkeltværdi- eller dobbeltværdimotorapplikationer.

Monteringsorientering og placering

Montering af en CBB60-kondensator på et sted, der er afskærmet mod direkte sollys og væk fra andre varmegenererende komponenter, forlænger dens praktiske levetid målbart sammenlignet med montering mod en varm overflade uden luftstrøm. Lodret montering med terminalerne vendt nedad er en almindeligt anbefalet orientering i udstyrsmanualer, da det reducerer risikoen for, at fugt eller kondens samler sig omkring terminalforbindelserne.

Terminalforbindelser

Spadekonnektorer skal passe tæt på kondensatorterminalerne uden for stort spil, da en løs forbindelse genererer lokal opvarmning ved kontaktpunktet, hver gang der løber en strøm, hvilket gradvist forringer både stikket og klemmeskoen. Trådmåleren skal svare til det forventede strømforbrug i kredsløbet, og forbindelserne skal være mekanisk sikre nok til at modstå vibrationerne, som en kørende motor producerer over måneder eller års drift.

Udskiftningsværdi Substitutionsområde

Når en nøjagtig udskiftningsværdi ikke er tilgængelig, tillader en almindeligt refereret praktisk retningslinje en erstatning for CBB60-værdi inden for ca. plus eller minus 10 procent af det oprindelige nominelle mikrofarad-tal uden at påvirke motorens ydeevne væsentligt, selvom det forbliver så tæt som muligt på den originale navnepladeværdi forbliver den foretrukne tilgang, når den nøjagtige del kan købes.

Ofte stillede spørgsmål

Hvad er den faktiske mikrofarad værdi af en 104J kondensator

En 104J kondensator måler 0,1 mikrofarad, svarende til 100.000 picofarad, med en tolerance på plus eller minus 5 procent omkring den nominelle værdi.

Kan en CBB60 kondensator mærkes med en tilsvarende trecifret kode

De fleste CBB60-kondensatorer udskriver den fulde mikrofarad-værdi direkte på kabinettet i stedet for at bruge den trecifrede pF-stenografi, fordi den større kabinet har plads til almindelig tekstmærkning sammen med spændingsværdi og tolerance.

Er et bogstav med højere tolerance altid bedre end J

Nej. En snævrere tolerance som F eller J betyder, at den faktiske værdi forbliver tættere på det nominelle tal, hvilket har betydning for timing og filterkredsløb, men for generel bypass-drift er en løsere tolerance såsom K eller M helt acceptabel og ofte mindre omkostningsfuld.

Hvorfor har CBB60-kondensatorer brug for en AC-spænding i stedet for en DC-mærkning

CBB60-kondensatorer sidder direkte på tværs af AC-linjen, mens motoren kører, så de oplever kontinuerlig vekselspænding og krusningsstrøm, hvilket kræver et dielektrikum og en konstruktion, der er normeret til vedvarende AC-drift frem for de korte DC-impulser, en lille keramisk kondensator typisk håndterer.

Hvad sker der, hvis den forkerte CBB60-værdi er installeret på en motor

En forkert mikrofarad-værdi ændrer fasevinklen mellem motorviklingerne, hvilket kan reducere startmomentet, øge kørestrømmen og hæve driftstemperaturen, hvilket forkorter motorens levetid.

Hvordan often should a CBB60 capacitor be checked

Der er ikke noget universelt fast interval, da levetiden afhænger af omgivelsestemperatur, driftstid og spændingsstabilitet, men kontrol af kapacitansen, når en motor viser langsom start, brummende eller udløst overbelastningsbeskyttelse er et rimeligt praktisk udløsningspunkt.

Kan en 104J kondensator bruges i stedet for en CBB60 kondensator

Nej, de to er ikke udskiftelige. En 104J kondensator kan kun rumme 0,1 mikrofarad og er klassificeret til lavt signalniveauspænding, mens en motor kræver snesevis af mikrofarader ved en kontinuerlig vekselspænding langt ud over, hvad en lille kodet kondensator er bygget til at klare.

Betyder en større CBB60 microfarad værdi altid stærkere motorstartydelse

Ikke nødvendigvis. Motorviklinger er designet omkring en specifik kapacitansværdi valgt af producenten, og installation af en værdi, der er væsentligt større end specificeret, kan overophede viklingen og kondensatoren i sig selv i stedet for at forbedre ydeevnen, så matchning af navnepladeværdien er den sikrere tilgang i stedet for at antage, at større er bedre.

Hvad beskytter den selvhelbredende egenskab ved en CBB60-kondensator egentlig imod

Det beskytter mod, at små, lokaliserede dielektriske svage punkter bliver til en komplet kortslutning, da den korte rensningshændelse isolerer fejlen til et lille område i stedet for at lade den forplante sig over hele filmlaget, hvilket er en af grundene til, at metalliseret filmkonstruktion foretrækkes til kontinuerlig AC-motordrift.

Hvorfor har to kondensatorer med den samme 104J-kode nogle gange forskellige fysiske størrelser

Fysiske størrelsesforskelle mellem to 104J kondensatorer kommer normalt til en anden spændingsværdi eller et andet dielektrisk materiale, da begge faktorer påvirker, hvor tykt det dielektriske lag skal være, selvom kapacitansværdien og tolerancen trykt på kabinettet forbliver identisk.
