1 Microfarad-kondensatorvejledning: CBB60-specifikationer, anvendelser og udskiftningstip

Hvad er en 1 Microfarad-kondensator, og hvorfor betyder det noget

A 1 mikrofarad (1 µF) kondensator opbevarer en milliontedel af en farad elektrisk ladning. Det lyder måske trivielt småt, men i praksis repræsenterer det en af ​​de mest alsidige kapacitansværdier inden for elektronik - nyttig på tværs af timingkredsløb, signalkobling, lydfiltrering, strømforsyningsafkobling og motorfaseskift. Når nogen henviser til en "1 µF cap", peger de typisk på en komponent, der håndterer lav- til mellemfrekvensopgaver med præcision og minimalt energitab.

For at sætte skalaen i sammenhæng: en farad er en enorm mængde kapacitans, der næsten aldrig ses i diskrete komponenter. En mikrofarad svarer til 10⁻⁶ farad og sidder komfortabelt mellem keramiske hætter i picofarad-serien, der bruges til RF-filtrering, og de hundredvis af mikrofarad elektrolytiske kondensatorer, der bruges til udjævning af bulkstrøm. Den mellemting er præcis, hvor 1 µF skinner - i stand til at interagere meningsfuldt med lavfrekvente AC-signaler og kompakt nok til at optræde i alt fra smartphone-kredsløb til vaskemaskinemotorkort.

Den CBB60 kondensator familie, bygget op omkring teknologi af metalliseret polypropylenfilm, optræder ofte i intervallet 1 µF til 100 µF. A 1 µF CBB60 kondensator bruges typisk i let-duty motor hjælpeviklinger, ventilator kontrol boards og laveffekt pumpekredsløb, hvor en stabil, lang levetid film kondensator udkonkurrerer billigere alternativer. At forstå, hvordan 1 mikrofarad-værdien opfører sig i disse sammenhænge, ​​er grundlaget for at vælge, teste og erstatte disse komponenter korrekt.

Den Microfarad Unit Explained: Scale, Conversion, and Practical Reference

Den farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• Microfarad (µF eller uF) : 1 × 10⁻⁶ F — bruges i motorkondensatorer, lydkobling og strømforsyningsfiltrering
• Nanofarad (nF) : 1 × 10⁻⁹ F — bruges i tidskredsløb og højfrekvensfiltre; 1 µF = 1.000 nF
• Picofarad (pF) : 1 × 10⁻¹² F — bruges i RF, antennekredsløb og krystaloscillatorer; 1 µF = 1.000.000 pF

En 1 µF kondensator mærket "105" på sin krop (almindelig for keramiske flerlagstyper) bruger kodenotation: de første to cifre giver mantissen (10), og det tredje ciffer giver eksponenten på 10 i picofarads (5 = 10⁵ pF = 100.000 pF = 0). En del, der er mærket "1µF" direkte eller bærer en "1.0" ved siden af ​​µF-symbolet, er utvetydig. Læs altid enhedsmarkøren omhyggeligt - at forveksle µF med nF på en motorkondensator kan resultere i en komponent med 1.000 gange for lidt kapacitans, hvilket får motoren til ikke at starte helt.

Til motorapplikationer løber kapacitansværdierne typisk mellem 1 µF og 100 µF afhængigt af motorstørrelsen. En loftsventilator kræver muligvis 1 µF til 5 µF; en lille enfaset pumpemotor kan have brug for 4 µF til 16 µF; en vaskemaskines tromlemotor i fuld størrelse bruger normalt 8 µF til 25 µF. Værdien på 1 µF svarer derfor til det mindste praktiske motorkondensatorområde - hjælpeventilatorer, små vandpumper og induktionsmotorer med let belastning

Hvordan CBB60-kondensatoren fungerer, og hvor 1 µF passer ind

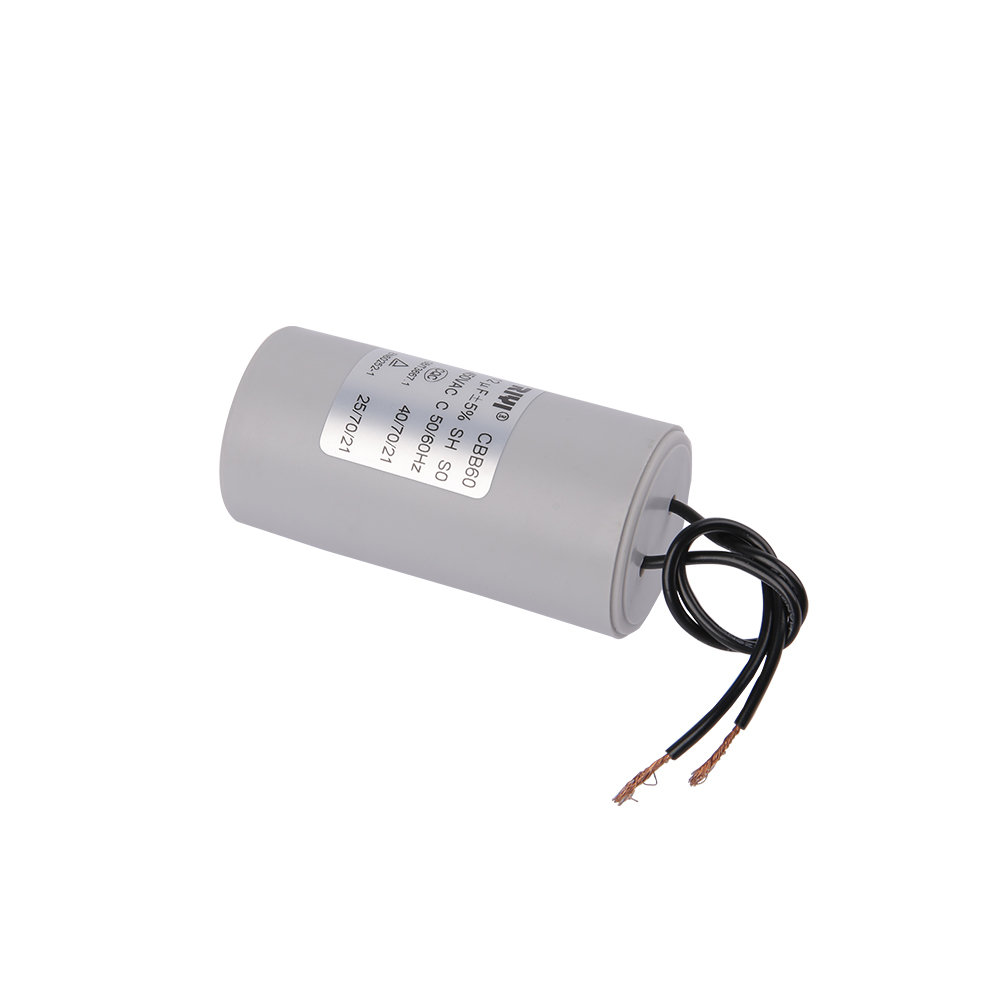

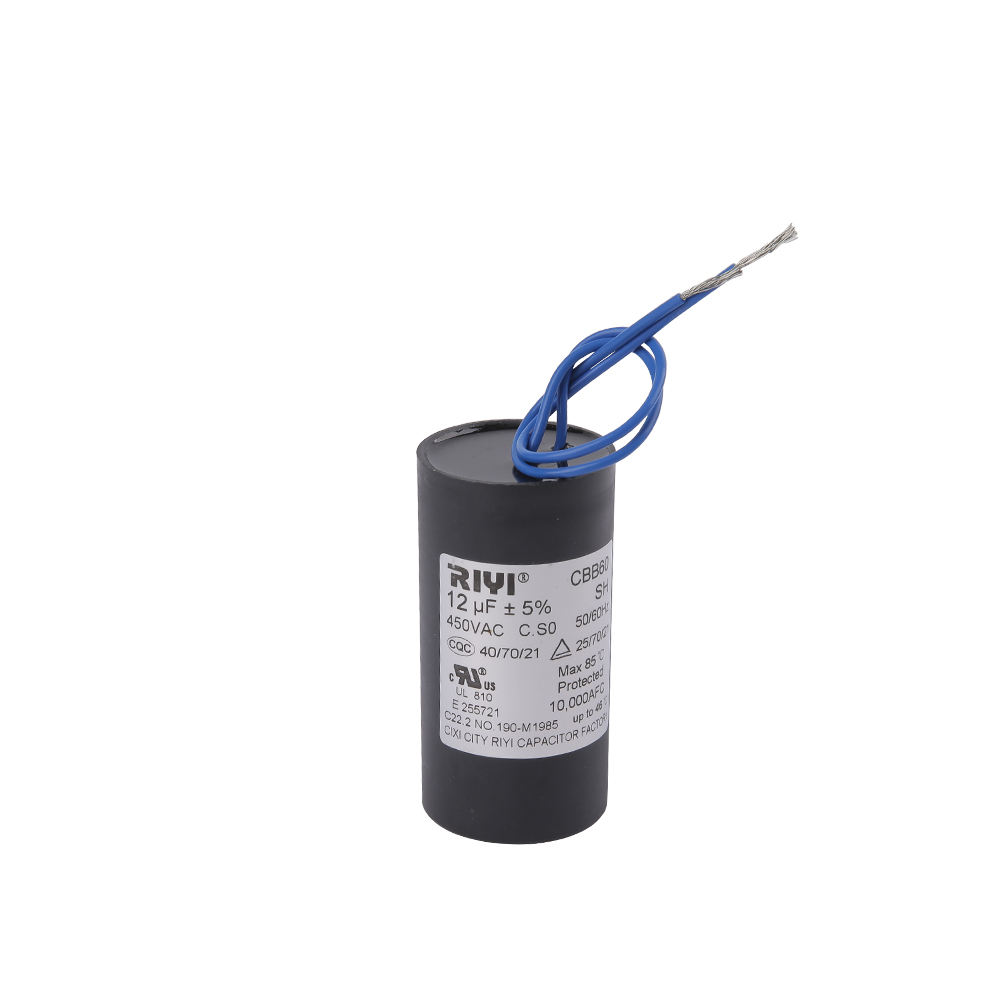

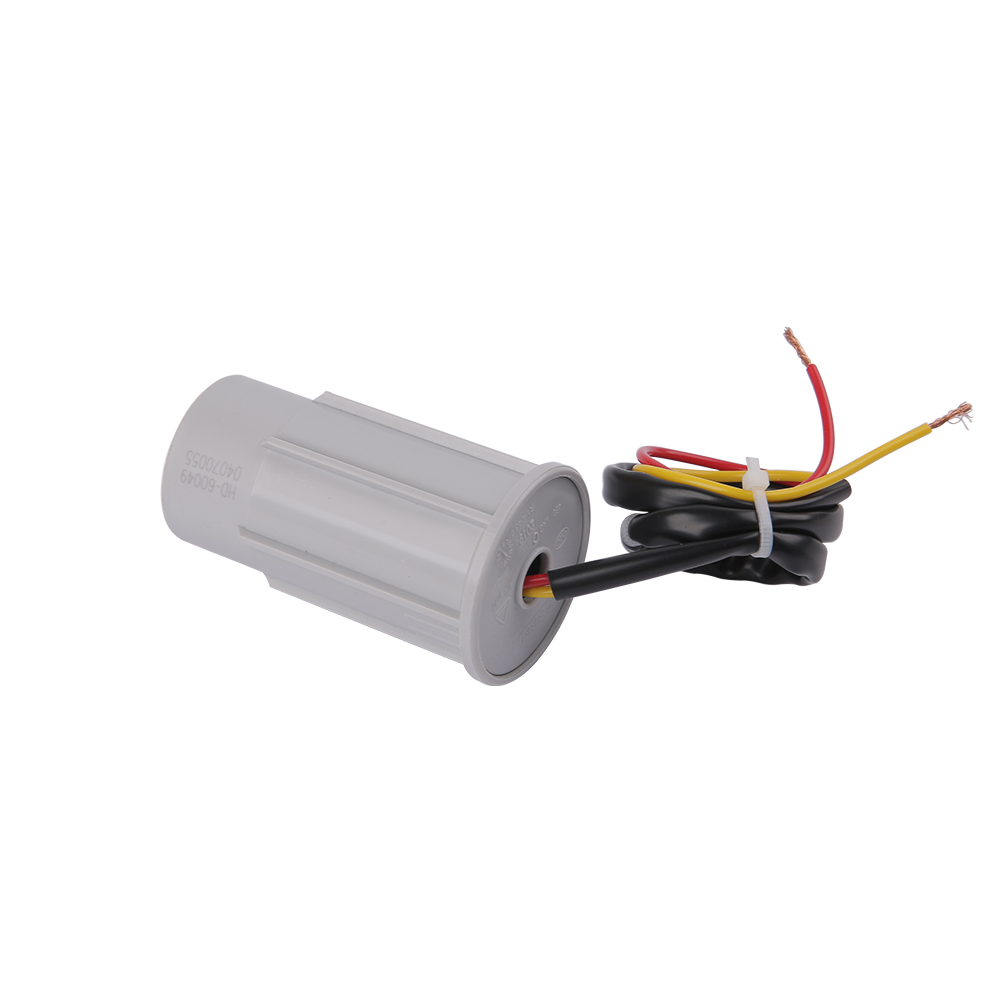

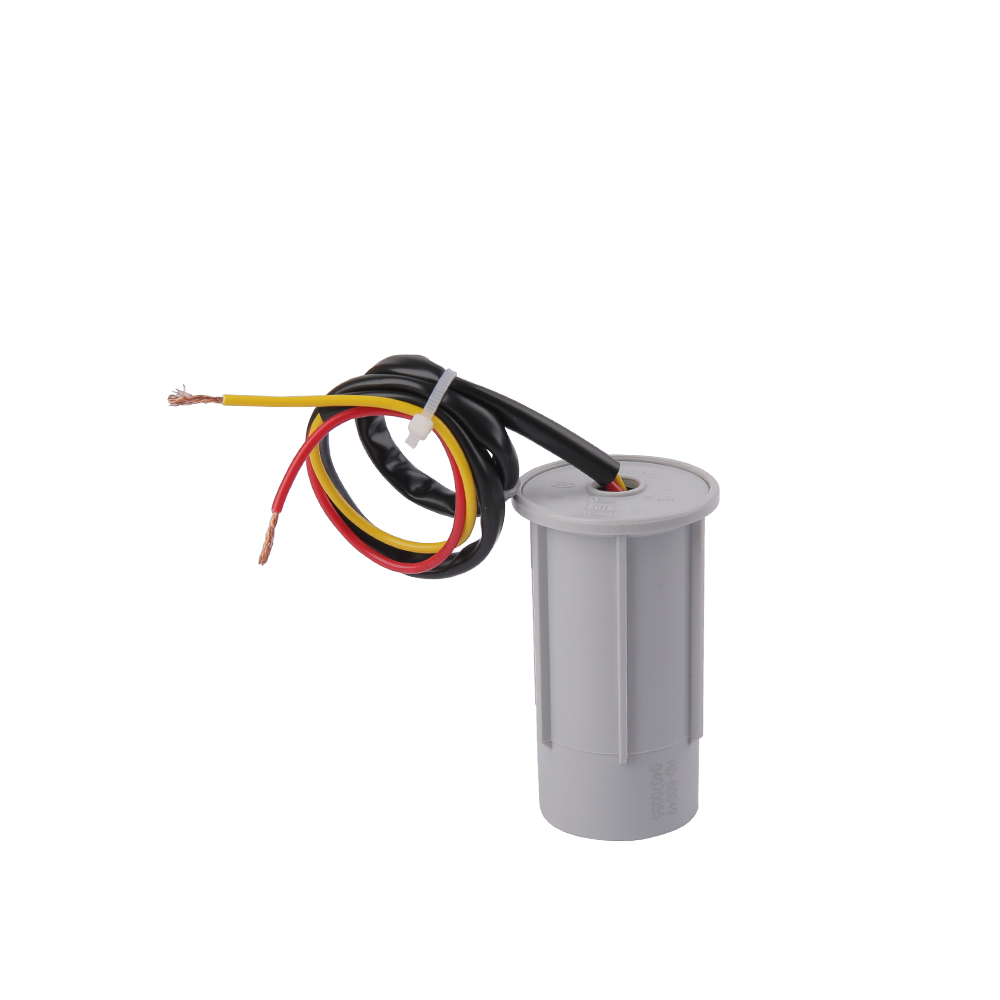

Den CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

Den core function of a CBB60 capacitor in a single-phase motor is faseskift . En enfaset vekselstrømsforsyning kan ikke alene generere et roterende magnetfelt - den producerer kun et oscillerende. Ved at forbinde en kondensator i serie med hjælpe-(start)viklingen forskydes strømmen gennem denne vikling ca. 90 grader i forhold til hovedviklingsstrømmen. Denne faseforskel skaber en tofaset tilnærmelse, der er tilstrækkelig til at generere et roterende magnetfelt og producere startmoment.

Ved 1 µF producerer en CBB60-kondensator et relativt beskedent faseforskydningsbidrag, velegnet til motorer med lave startmomentkrav og små hjælpeviklinger. Dens reaktans (Xc) ved 50 Hz kan beregnes som:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0,000001) ≈ 3.183 ohm

Ved 60 Hz falder det til cirka 2.653 ohm. Denne høje impedans betyder, at en 1 µF kondensator kun tillader en lille reaktiv strøm at flyde - velegnet til små motorer, hvor hjælpeviklingsmodstanden og induktansen i sig selv er høj. Parring af en 1 µF CBB60-kondensator med en motor, der kræver 10 µF, vil resultere i kraftigt reduceret startmoment, mulig brumming, overophedning af hjælpeviklingen og til sidst motorfejl.

Selvhelbredende egenskaber af metalliseret film

En af de afgørende fordele ved CBB60-konstruktionen er selvhelbredende. Når der opstår en mikroskopisk defekt eller lokalt dielektrisk sammenbrud, fordamper den tynde aluminium- eller zinkmetallisering omkring fejlen næsten øjeblikkeligt på grund af den frigivne energi. Dette isolerer defekten og genopretter dielektrikumet, hvilket forhindrer katastrofale kortslutninger. En enkelt selvhelbredende hændelse forårsager en ubetydelig reduktion i kapacitansen - ofte mindre end 0,01% - hvilket betyder, at kondensatoren fortsætter med at fungere pålideligt selv efter adskillige mindre fejlhændelser i løbet af dens levetid.

Denne selvhelbredende egenskab er en af ​​grundene til, at CBB60-kondensatorer foretrækkes frem for elektrolytiske typer af papir eller aluminium til kontinuerlig motordrift. En typisk højkvalitets CBB60-kondensator er bedømt til 60.000 timer eller mere af kontinuerlig drift ved nominel temperatur sammenlignet med 2.000–5.000 timer for typiske elektrolytiske aluminiumkondensatorer under lignende forhold.

Nøglespecifikationer, der skal kontrolleres, når du vælger en 1 Microfarad CBB60-kondensator

At vælge den rigtige 1 µF kondensator til en motorapplikation går ud over at matche kapacitansnummeret. Flere indbyrdes afhængige specifikationer bestemmer, om komponenten vil fungere sikkert og holde sin nominelle levetid.

Spændingsværdi: Sikkert at gå højere, aldrig lavere

Et almindeligt spørgsmål ved udskiftning af en 1 µF CBB60-kondensator er, om en enhed med højere spænding kan erstatte originalen. Svaret er ja - at udskifte en 250 VAC-enhed med en 450 VAC-enhed er helt acceptabel og giver faktisk en større sikkerhedsmargin. Spændingsværdien repræsenterer den maksimale spænding, som dielektrikumet kan modstå kontinuerligt uden nedbrud. Brug af en 450 VAC-kondensator på et 230 V-kredsløb betyder simpelthen, at dielektrikumet fungerer langt under dets spændingsgrænse, hvilket ofte forlænger levetiden. Erstat aldrig en lavere spændingsmærke: en 250 V AC-kondensator på et 370 V-kredsløb vil sandsynligvis fejle hurtigt og kan gøre det katastrofalt.

Kapacitanstolerance og motorydelse

Motordesignere specificerer kapacitansværdier med tolerancer, almindeligvis ±5% eller ±10%, fordi kondensatoren interagerer med motorens viklingsimpedans for at skabe faseforskydningen. En 1 µF kondensator med ±10% tolerance kunne måle alt fra 0,9 µF til 1,1 µF. For de fleste små ventilator- eller pumpemotorer er dette område acceptabelt. Til præcisionsmotorstyringsapplikationer - drev med variabel hastighed, HVAC-scrollkompressorer eller medicinsk udstyr - er snævrere tolerancer (±5 % eller endda ±2 %) dog berettiget for at opretholde ensartet drejningsmoment og effektivitet i hele driftstemperaturområdet.

CBB60 kondensator vs. andre motorkondensatortyper

Den CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 vs. CBB61

Både CBB60 og CBB61 bruger metalliseret polypropylen film dielektrisk og er underlagt IEC 60252-1. Den eneste strukturelle forskel er formfaktor: CBB60 er cylindrisk, CBB61 er rektangulær (kasseformet). Elektrisk kan en CBB61 1 µF 250 VAC-enhed udskiftes med en CBB60 1 µF 250 VAC-enhed, forudsat at sikkerhedsklassen, klimakategorien og terminalkonfigurationen stemmer overens. Den praktiske overvejelse er mekanisk tilpasning - uanset om monteringsbeslaget i apparatet rummer en cylinder eller en flad boks.

CBB60 vs. CBB65

Den CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 vs. CD60 elektrolytisk startkondensator

Den CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

Applikationer, hvor en 1 Microfarad kondensator er det rigtige valg

Den 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

Små enfasede motor-hjælpeviklingskredsløb

Loftsventilatorer, udsugningsventilatorer, små bordventilatorer og lavwatt-centrifugalpumper er de mest almindelige hjem for en 1 µF kondensator i motordrift. Disse motorer har små hjælpeviklinger med relativt høj impedans, hvilket betyder, at en stor kondensator vil forårsage overstrøm i hjælpekredsløbet. En 1 µF-enhed giver den helt rigtige reaktive strømstørrelse til at skabe effektiv faseforskydning uden at stresse viklingsisoleringen. Nogle ventilatormotorer med flere hastigheder bruger kondensatornetværk - for eksempel en 1 µF og en 2 µF kondensator koblet i forskellige kombinationer - for at opnå tre forskellige hastighedsindstillinger.

Timing og oscillatorkredsløb

I det klassiske 555 timer IC-kredsløb er tidskonstanten sat af formlen t = 1,1 × R × C. Med en 1 µF kondensator og en 100 kΩ modstand er udgangsimpulsbredden cirka 0,11 sekunder - et almindeligt nødvendigt interval i industrielle timere, relæforsinkelseskredsløb og sekventielle kontrolsystemer. Skift fra en 1 µF til en 10 µF kondensator i det samme kredsløb multiplicerer denne forsinkelse ti gange til 1,1 sekunder. Dette gør 1 µF til et naturligt "enhedstrin" til design af timingkredsløb, der tilbyder en intuitiv skala til beregning.

Lydsignalkobling og -filtrering

I audioelektronik skaber en 1 µF kondensator i en koblingsrolle et højpasfilter. Parret med en belastning på 10 kΩ er -3 dB afskæringsfrekvensen ca. 16 Hz — lige i bunden af ​​det hørbare område. Dette gør 1 µF koblingskondensatorer almindelige i lydforstærkerdesign, hvor målet er at passere alle hørbare frekvenser, mens de blokerer for enhver DC-offset, der ville flytte driftspunktet for efterfølgende trin. Filmkondensatorer - inklusive polypropylenfilmen, der bruges i CBB60-konstruktion - foretrækkes ofte til lydkobling på grund af deres lave forvrængning sammenlignet med elektrolytiske typer.

Afkobling af strømforsyning

I design med blandet signal og analog strømforsyning undertrykker en 1 µF afkoblingskondensator placeret tæt på en IC's strømstift mellemfrekvensstøj i intervallet 100 kHz til flere MHz, som en større bulk elektrolytisk ikke kan håndtere hurtigt nok. Det er almindelig praksis at parre en 100 µF elektrolytisk (bulk) med en 1 µF keramik- eller filmkondensator (midtfrekvens) og en 100 nF keramik (højfrekvent) ved hver forsyningsskinne, der dækker tre årtiers frekvens med tre komponenter.

Ventilator- og motorstyringstavler med variabel hastighed

Elektroniske hastighedsregulatorer til loftsventilatorer og motorer til små apparater inkluderer ofte en 1 µF polypropylenfilmkondensator i deres snubberkredsløb. Disse snubbere undertrykker spændingsspidser, der genereres, når induktive motorviklinger omskiftes af TRIAC eller transistorenheder. Uden snubberkondensatoren kan disse spidser overstige flere hundrede volt på mikrosekunder, hvilket ødelægger koblingsenheden. En 1 µF kondensator parret med en seriemodstand (ofte 10–100 Ω) er en standard snubberkonfiguration til motorer i 50–500 W effektområdet.

Sådan testes en 1 Microfarad kondensator med et multimeter

At verificere, at en 1 µF kondensator fungerer korrekt før eller efter installationen er ligetil med et moderne digitalt multimeter, der inkluderer en kapacitansmålingsfunktion. Processen tager mindre end fem minutter og kan bekræfte, om en formodet defekt komponent faktisk er defekt - eller om fejlen ligger et andet sted i kredsløbet.

1. Afbryd strømmen: Test aldrig en kondensator, mens kredsløbet er strømførende. For kondensatorer i motorkredsløb skal du også vente 30 sekunder efter strømafbrydelsen, før du berører terminalerne - restladning kan fortsætte.
2. Aflad kondensatoren: For en 1 µF kondensator er en 10 kΩ modstand, der er bro over terminalerne i 2-3 sekunder, tilstrækkelig til at bringe restspændingen til et sikkert niveau. Større kondensatorer kræver længere afladningstider.
3. Indstil multimeteret: Skift til kapacitans (CAP eller µF) måletilstand. Nogle målere kræver valg af rækkevidde; vælg det laveste område, der kan vise 1 µF, typisk 2 µF eller 10 µF.
4. Tilslut og mål: Berør målerproberne til kondensatorterminalerne. For ikke-polariserede filmkondensatorer som CBB60-typer er polariteten ligegyldig. For elektrolytiske kondensatorer, match rød til positiv og sort til negativ.
5. Fortolk læsningen: En sund 1 µF kondensator bør læse mellem 0,9 µF og 1,1 µF (inden for ±10 % tolerance). En aflæsning mere end 10 % under den nominelle værdi indikerer forringelse. En aflæsning på 0 eller "OL" (åbent kredsløb) betyder, at dielektrikumet er brudt sammen, og delen skal udskiftes.

Hvis dit multimeter ikke har en kapacitansfunktion, er en alternativ metode ladetidstesten: oplad kondensatoren gennem en kendt modstand fra en jævnstrømsforsyning og mål tiden til at nå 63,2 % af forsyningsspændingen (en tidskonstant, τ = RC). For en 1 µF kondensator og en 10 kΩ modstand, τ = 0,01 sekunder . Denne metode kræver et oscilloskop eller hurtigt voltmeter og er generelt forbeholdt teknikere med mere avanceret udstyr.

Tegn på, at en 1 µF CBB60-kondensator har fejlet

Kondensatorfejl i motorkredsløb sker sjældent øjeblikkeligt. Oftere driver kapacitansen gradvist nedad, efterhånden som dielektrikummet ældes - en proces accelereret af varme, spændingsspidser og høj luftfugtighed. At genkende de tidlige symptomer på kondensatornedbrydning kan redde en motor fra permanent viklingsskade.

• Motoren brummer, men vil ikke starte — det mest almindelige symptom på en fuldstændig fejlslagen driftskondensator. Motoren modtager strøm, og hovedviklingen aktiveres, men uden den faseforskydte strøm fra hjælpeviklingen dannes der ikke noget roterende magnetfelt, og rotoren forbliver stille.
• Reduceret motorhastighed — en delvist nedbrudt kondensator kan tillade motoren at starte og køre, men med reduceret drejningsmoment og under den nominelle hastighed. En ventilator, der kører mærkbart langsommere end normalt, har ofte en kondensator på 70–80 % af dens nominelle værdi.
• Overdreven motorvarme — når kondensatorens kapacitans falder, bliver hjælpeviklingsstrømmen ubalanceret i forhold til hovedviklingen, hvilket forårsager højere end normalt strøm i både viklinger og forhøjet motortemperatur.
• Udløste afbrydere under motorstart — en forringet kondensator får motoren til at trække meget højere startstrøm ved opstart, nogle gange nok til at udløse afbryderen, der beskytter kredsløbet.
• Synlig fysisk skade — udbuling af kondensatorhuset, revner i harpiksendeforseglingen eller brun misfarvning er alle tegn på termisk overbelastning. Enhver kondensator, der viser fysisk skade, bør udskiftes uanset dens målte kapacitansværdi.

Når du er i tvivl, er udskiftning billig i forhold til prisen på en brændt motor. En kvalitet 1 µF CBB60 kondensator koster typisk mindre end $5. En udskiftningsmotor eller et servicekald for at diagnosticere en motorfejl forårsaget af forsømmelse af en defekt kondensator koster betydeligt mere.

Trin-for-trin guide til udskiftning af en 1 µF CBB60-kondensator

Udskiftning af en driftskondensator i en lille motor eller ventilator er en ligetil reparation, som de fleste teknisk tilbøjelige husejere eller vedligeholdelsesteknikere kan udføre sikkert. Den kritiske sikkerhedsregel er enkel: afbryd altid strømmen, og kontroller, at den er slukket, før du rører ved en komponent .

1. Afbryd apparatet fra strømkilden. For fastkablet udstyr skal du slukke for afbryderen og kontrollere med en berøringsfri spændingstester.
2. Fotografer den originale kondensator og dens ledningsforbindelser, før du fjerner noget. Dette giver en reference til gentilslutning af erstatningen korrekt.
3. Aflad kondensatoren ved hjælp af en modstand på tværs af dens terminaler. Selvom en 1 µF kondensator kun lagrer en lille mængde energi, er dette trin god praksis før håndtering.
4. Bemærk de nøjagtige specifikationer trykt på kondensatorhuset: kapacitans (µF), spændingsmærke (VAC), frekvens (Hz) og eventuelle yderligere koder (SH, P2, klimakategori). Disse bestemmer udskiftningsdelen.
5. Anskaf en udskiftning med samme kapacitans, samme eller højere spændingsmærke, samme eller bredere temperaturmærkning og den samme terminalkonfiguration (spade-hurtigforbindelse, ledninger eller skrueterminaler).
6. Tilslut erstatningen med billedet som reference. For standard CBB60-kondensatorer med to terminaler er polaritet ikke relevant - begge terminaler kan tilsluttes til begge ledninger.
7. Fastgør kondensatoren i dens monteringsbeslag eller clips. CBB60 cylindriske kondensatorer monteres typisk med en metal- eller plastrem rundt om kroppen.
8. Gendan strømmen, og test motoren for korrekt opstart og køreadfærd. Hvis motoren stadig brummer eller ikke starter, skal du kontrollere centrifugalkontakten, termisk overbelastning eller motorviklinger, før du antager en anden kondensatorfejl.

Opbevaring, håndtering og internationale standarder for CBB60-kondensatorer

Kondensatorer er generelt robuste komponenter, men forkert opbevaring kan forringe deres ydeevne, før de nogensinde installeres. Filmkondensatorer som CBB60-serien er mindre følsomme over for opbevaringsforhold end elektrolytiske typer af aluminium, men nogle få forholdsregler forlænger holdbarheden betydeligt.

• Opbevares i et køligt, tørt miljø med temperaturer mellem 5°C og 40°C og en relativ luftfugtighed under 75%. Høj luftfugtighed over længere perioder kan trænge igennem plastikhuset og indføre fugt i dielektrikumet, hvilket reducerer isolationsmodstanden.
• Undgå direkte sollys eller UV-eksponering. UV-stråling nedbryder polypropylen over tid, hvilket kan påvirke filmens elektriske egenskaber.
• Holdes væk fra ætsende kemikalier, opløsningsmidler og saltspraymiljøer. De metalliske terminalben og endehætter kan korrodere, hvilket øger kontaktmodstanden.
• Filmkondensatorer som CBB60-typer kræver ikke periodisk reformering (genopladning) på den måde, som aluminiumelektrolytiske kondensatorer gør, hvilket gør dem mere tilgivende ved langtidsopbevaring. En CBB60 1 µF kondensator, der er opbevaret korrekt i fem år, bør fungere identisk med en frisk.

Internationale standarder og certificeringer

Kvalitets CBB60 kondensatorer beregnet til brug i forbrugerapparater, HVAC udstyr og industrimotorer er fremstillet og testet i forhold til etablerede internationale standarder. Indkøb fra certificerede kilder sikrer, at komponenten fungerer som mærket og inkluderer de nødvendige sikkerhedsbeskyttelser.

• IEC 60252-1 : Den primære internationale standard for AC-motorkondensatorer. Definerer testmetoder for kapacitans, tan delta, isolationsmodstand, spændingsudholdenhed og temperaturydelse.
• GB/T 3667 : Den kinesiske nationale standard svarende til IEC 60252-1, der fungerer som den direkte designreference for CBB-seriens kondensatorer.
• UL 810 : Den nordamerikanske standard for kondensatorer, der kræves for produkter, der sælges i USA. UL-listede CBB60-kondensatorer bærer UL-mærket og cUL-betegnelsen for Canada.
• VDE : Den tyske elektrotekniske organisation certificering påkrævet for produkter på det europæiske marked. En VDE-mærket kondensator har bestået strenge uafhængige tests.
• RoHS-overholdelse : Sikrer, at kondensatoren er fri for farlige stoffer, herunder bly, kviksølv, cadmium og visse bromerede flammehæmmere - påkrævet for produkter, der sælges inden for EU.

Når du køber en 1 µF CBB60 kondensator til kommerciel eller industriel brug, skal du altid anmode om de relevante certificeringer fra leverandøren. Forfalskede eller substandard kondensatorer, der fejlagtigt hævder ratings, er et dokumenteret problem på markedet - en kondensator mærket 1 µF / 450 VAC, der faktisk er normeret til kun 250 VAC, vil fejle under normale driftsforhold, hvilket potentielt kan forårsage motorskade eller endda brand i lukkede huse.
