Hvilke husholdningsapparater bruger en CBB60-kondensator? Fuld guide

Hvilke husholdningsapparater bruger almindeligvis CBB60?

Det direkte svar: den CBB60 kondensator findes oftest i enfasede AC-motorer, der bruges i vandpumper, klimaanlæg, vaskemaskiner, poolpumper og kompressorer. Disse er alle motordrevne apparater, der kræver en driftskondensator for at opretholde en effektiv, kontinuerlig drift. CBB60 - også kendt som en motordrevet kondensator eller AC-filmkondensator - er specielt konstrueret til præcis disse højtydende, kontinuerligt kørende motorkredsløb. Hvis du nogensinde har udskiftet en vandpumpemotor eller fået en HVAC-tekniker til at servicere dit klimaanlæg, er der en stor chance for, at en CBB60-kondensator var involveret.

I modsætning til almindelige elektrolytiske kondensatorer bruger CBB60 et polypropylenfilmdielektrikum, der gør det muligt at håndtere AC-spændinger kontinuerligt - typisk vurderet til 250VAC eller 450VAC - uden at forringe hurtigt. Dens kapacitans spænder normalt fra 1µF til 100µF , hvilket gør den velegnet til en lang række motorstørrelser, der findes i husholdnings- og let kommercielt udstyr. At forstå præcis, hvilke apparater der er afhængige af denne komponent, hjælper husejere og teknikere med at diagnosticere fejl hurtigere og finde den rigtige erstatning.

Vandpumper: Den mest almindelige applikation til CBB60-kondensatorer

Vandpumper - hvad enten det er til husholdningsvandforsyning, havevanding eller poolcirkulation - er det største enkeltstående anvendelsessegment for CBB60-kondensatoren. Enfasede induktionsmotorer i disse pumper kan ikke selvstarte uden en faseskiftende kondensator. CBB60 skaber den nødvendige faseforskel mellem start- og køreviklingerne, hvilket gør det muligt for motoren at udvikle startmoment og opretholde et stabilt roterende magnetfelt under kontinuerlig drift.

For en typisk brugsvandspumpe vurderet til 370W til 750W, vil den tilhørende CBB60-kondensator normalt have en kapacitans på 8µF til 20 µF ved 450VAC . Større pumper - såsom dem, der bruges i svømmebassinfiltreringssystemer vurderet til 1HP til 2HP - kan kræve kondensatorer i 25µF til 50µF område . Brug af en underdimensioneret kondensator får motoren til at overophedes og trække for stor strøm; en overdimensioneret fører til ustabilitet og reduceret effektivitet.

Tegn på en mislykket CBB60 i en vandpumpe

• Pumpemotoren brummer, men starter ikke, eller starteren er træg
• Motoren udløser den termiske overbelastningsbeskyttelse kort efter start
• Synlig udbuling, revner eller lækage på kondensatorhuset
• Målt kapacitans mere end 5 % under den nominelle værdi
• Motoren kører, men med mærkbart reduceret hastighed eller udgangstryk

Især poolpumpekondensatorer er udsat for ekstrem miljøbelastning - udendørs varme, UV-eksponering og fugtighed - hvilket forkorter levetiden betydeligt sammenlignet med kondensatorer til indendørs apparater. I varme klimaer kan en poolpumpe CBB60-kondensator muligvis udskiftes hver 3 til 5 år , selv under normal drift.

Klimaanlæg og HVAC-systemer

Klimaanlæg er uden tvivl den mest profilerede applikation til CBB60-type kondensatorer i hjemmet. Både kompressormotoren og den udendørs kondensatorblæsermotor i et split-type klimaanlæg kræver typisk driftskondensatorer. I mange enheder håndterer en dual-run kondensator begge funktioner i et enkelt hus, men de elektriske egenskaber er identiske med en standard CBB60 - polypropylenfilm, AC-klassificeret og designet til kontinuerlig drift.

For et split klimaanlæg på 1 ton til 1,5 ton til boliger er kompressorens driftskondensator typisk klassificeret til 35µF til 45µF ved 370VAC eller 440VAC . Ventilatormotorens kondensator i den samme enhed er normalt mindre - ca 5µF til 10µF . I rumklimaanlæg af vinduestype tjener en enkelt CBB60-kondensator ofte den kombinerede start/kørsel-funktion af en PSC-motor (Permanent Split Capacitor), med værdier, der almindeligvis er i 2µF til 6µF område ved 450VAC .

HVAC-teknikere rapporterer, at kondensatorfejl er en af de førende årsager til servicekald til klimaanlæg i sommermånederne. Varme er kondensatorernes fjende - hver 10°C stigning i driftstemperaturen halverer groft den forventede levetid. I en dårligt ventileret udendørs kondensatorenhed kan omgivende temperaturer overstige 60°C til 70°C på varme dage, hvilket er et godt stykke over CBB60's standardtemperaturklassificering på 85°C eller 105°C afhængig af karakteren.

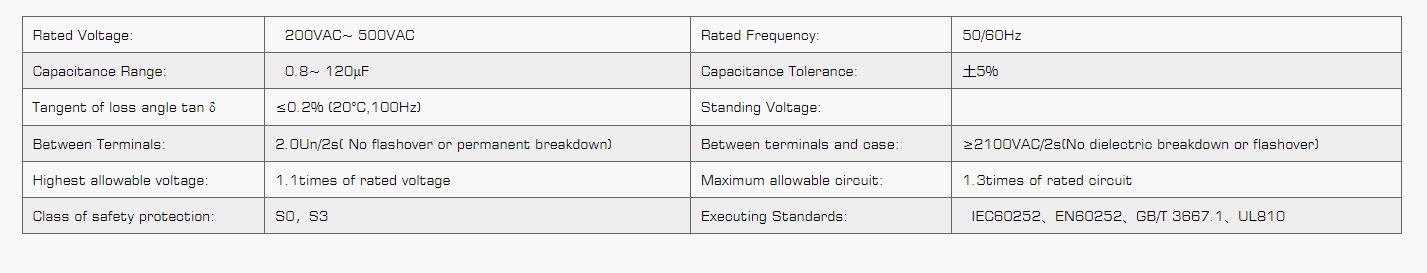

Typiske CBB60-kondensatorspecifikationer for airconditionudstyr

Vaskemaskiner og tørretumblere

Topladede vaskemaskiner med enfasede induktionsmotorer - stadig det dominerende design på mange markeder verden over - er afhængige af en CBB60-kondensator som en integreret del af deres motorkredsløb. Kondensatoren gør det muligt for motoren at producere det drejningsmoment, der er nødvendigt for den tunge tromlebelastning under vaske- og centrifugeringscyklusserne. Uden en fungerende kondensator starter motoren enten ikke helt eller kører med et stærkt reduceret drejningsmoment, hvilket fører til ufuldstændige centrifugeringer og vådt vasketøj.

For en standard 5 kg til 7 kg kapacitet topfyldt vaskemaskine med en motor i intervallet 180 W til 370 W, vil CBB60 kondensatoren typisk være klassificeret til 6µF til 12µF ved 450VAC . Større top-loadere i kommerciel kvalitet kan bruge kondensatorer op til 20µF . I skiver af tromletype (frontlæssende) varierer motordesignet - mange moderne frontlæssere bruger universalmotorer eller inverterdrevne motorer, der ikke kræver en driftskondensator - men ældre frontladede designs og mange budgetmodeller inkorporerer stadig enfasede induktionsmotorer parret med en CBB60.

Tørretumblere med elektrisk modstandsopvarmning og en blæsermotor bruger også almindeligvis CBB60-kondensatorer på tromlemotoren og blæsermotorkredsløbene. I en typisk ventileret elektrisk tørretumbler kan du finde to separate CBB60-kondensatorer: en til tromlemotoren (normalt 3µF til 8µF ) og en til blæsermotoren (ofte 2µF til 5µF ).

Hvorfor vaskemaskinekondensatorer fejler tidligt

Vaskemaskinemotorer oplever noget af det mest krævende elektriske stress i enhver husholdningsapparats kondensator. Hver vaskecyklus involverer flere starter under belastning, spændingsspidser fra startstrøm og i centrifugeringsfasen vedvarende drift med højt drejningsmoment. Kondensatorer i denne applikation er udsat for vibrationer fra selve maskinen, hvilket kan svække interne forbindelser over tid. I praksis kan en vaskemaskine CBB60 kondensator holde hvor som helst fra 5 til 12 år , afhængigt af brugsfrekvens og strømkvalitet i det lokale net.

Køleskabe og frysere med kompressorstartkredsløb

Mens mange moderne køleskabe bruger PTC (Positive Temperature Coefficient) startere frem for driftskondensatorer, fortsætter en betydelig del af ældre køleskabe, store kummefrysere og kommercielle køleenheder med at bruge kondensatorstart eller kondensatordrevne kompressormotorer. I disse designs bruges en CBB60 kondensator - eller en CBB61 flad version af samme teknologi - enten som en permanent driftskondensator eller i kombination med en elektrolytisk startkondensator.

Store kummefrysere (200 liter og derover) er særligt tilbøjelige til at bruge en driftskondensator, da deres kraftigere kompressorer nyder godt af den effektivitetsforbedringer en driftskondensator giver. Typiske værdier for kondensatorer med køle- eller fryserdrift spænder fra 3µF til 15µF ved 250VAC . Den lavere spændingsmærke (250VAC vs. de 450VAC, der er almindelig i pumpeapplikationer) er passende, fordi køleskabskompressormotorer arbejder ved lavere spændinger i forhold til kondensatoren.

Det er vigtigt ikke at forveksle cbb60-kondensatoren med den elektrolytiske startkondensator, som nogle gange findes i køleskabe. CBB60 er en film-type kondensator beregnet til kontinuerlig drift - den forbliver i kredsløb under normal drift. En elektrolytisk startkondensator er derimod kun i kredsløb i en brøkdel af et sekund under motorstart og skal afbrydes af et relæ eller PTC-enhed, når motoren når hastigheden.

Ventilationsventilatorer, udsugningsventilatorer og loftsventilatorer

Loftsventilatorer, industrielle udsugningsventilatorer, loftsventilatorer og emhætteventilatorer bruger alle typisk enfasede induktionsmotorer med en permanent split capacitor (PSC)-konfiguration - og CBB60-kondensatoren (eller dens nære variant, CBB61) er den komponent, der får denne konfiguration til at fungere. I PSC-motorer er kondensatoren permanent forbundet med hjælpeviklingen, hvilket skaber faseforskydningen, der producerer startmoment og opretholder køreeffektiviteten.

For en standard loftsventilator med en motoreffekt på 50W til 75W vil driftskondensatoren typisk være 2µF til 4µF ved 250VAC . Større industrielle udsugningsventilatorer i intervallet 100W til 370W kan bruge kondensatorer op til 8µF til 12µF . Hastighedskontrol i loftsventilatorer opnås ofte ved at skifte mellem forskellige kondensatorværdier - hvilket er grunden til, at nogle loftventilatormotorhuse indeholder to eller tre kondensatorer med forskellige værdier for at give lav, medium og høj hastighedsindstillinger.

CBB61-varianten fortjener en omtale her, da det i det væsentlige er den samme polypropylenfilmkondensatorteknologi som CBB60, men pakket i et fladt (rektangulært) hus i stedet for den cylindriske formfaktor på CBB60. CBB61 er mere almindeligt brugt i loftsventilatorer og mindre ventilationsventilatorer, hvor monteringspladsen dikterer en flad profil. Begge typer deler de samme elektriske kerneegenskaber og de samme fejltilstande.

Loftsventilator kondensatorværdier for forskellige hastighedsindstillinger

• Høj hastighed: bruger typisk den fulde kapacitansværdi (f.eks. 4µF)
• Middel hastighed: reduceret kapacitans via switching eller tappet vikling (f.eks. 3µF eller 2,5µF)
• Lav hastighed: minimum kapacitans (f.eks. 1,5µF til 2µF)

Når en loftsventilator kun kører med én hastighed eller holder op med at reagere på hastighedskontrol, er en forringet eller kortsluttet kondensator blandt de første ting, der skal kontrolleres. Kapacitansdrift på mere end ±5 % fra den nominelle værdi anses generelt for at være årsag til udskiftning i ventilatorapplikationer.

Andre husholdnings- og lette kommercielle applikationer

Ud over de store apparatkategorier ovenfor optræder CBB60-kondensatoren i en overraskende bred vifte af andet motordrevet udstyr, der findes i og omkring hjemmet. Hver af disse applikationer har sit eget typiske kapacitansområde og spændingskrav, men alle deler det samme grundlæggende behov: en pålidelig AC-filmkondensator med lang levetid til at understøtte enfaset motordrift.

• Garageportåbnere: Kædedrevet eller skruetræksmotoren i en typisk boliggarageportåbner (bedømt til 350W til 750W) bruger ofte en CBB60-driftskondensator i 5µF til 12µF område ved 250VAC eller 450VAC .
• Luftkompressorer: Bærbare og stationære enfasede luftkompressorer til hjemmeværksteder bruger typisk både en startkondensator (elektrolytisk) og en driftskondensator (CBB60). CBB60-driftskondensatoren i en 1HP til 2HP-kompressor er normalt klassificeret til 20µF til 40µF ved 450VAC .
• Dykpumper: Borehulspumper og dykpumper bruger CBB60-kondensatorer, der er klassificeret til kontinuerlig neddykningsdrift, typisk 10µF til 30µF ved 450VAC , ofte med en højere temperaturtolerance på 105°C.
• Affugtere: Kompressoren og blæsermotoren i en boligaffugter bruger begge driftskondensatorer; værdier afhænger af enhedsstørrelse, men varierer ofte fra 2µF til 8µF ved 370VAC eller 450VAC .
• Varmepumper: I lighed med klimaanlæg i designet bruger varmepumpe udendørsenheder CBB60-ækvivalente driftskondensatorer på både kompressoren og blæsermotoren.
• Vandvarmer cirkulationspumper: Solvarmeanlæg og vandvarmeanlæg med små cirkulationspumper bruger almindeligvis CBB60 kondensatorer klassificeret til 4µF til 10µF ved 250VAC .
• Korntørrere og landbrugsventilatorer: Store aksialventilatorer, der bruges i landbrug og kornhåndtering, er ofte afhængige af CBB60-kondensatorer, nogle gange i kondensatorbanker til højeffekts trefasede simuleringskredsløb.

Sådan identificeres og verificeres en CBB60-kondensator i et apparat

Når du servicerer et af de ovennævnte apparater, kræver identifikation af den korrekte cbb60-kondensator til udskiftning aflæsning af tre nøgleparametre fra den eksisterende komponents etiket: kapacitans (i µF), spændingsmærkning (VAC) og nogle gange frekvensmærkningen (50Hz eller 60Hz). Disse værdier skal matches nøjagtigt eller inden for acceptable tolerancer for sikker og effektiv drift.

Udskiftningskondensatorens nominelle spænding skal være lig med eller større end originalen — aldrig lavere. Brug af en 250VAC kondensator, hvor en 450VAC en er påkrævet, er en sikkerhedsrisiko, der kan resultere i dielektrisk nedbrud, kondensatorfejl og brand. I praksis er det generelt acceptabelt at bruge en 450VAC-kondensator i en 250VAC-applikation, da den højere spændingsværdi giver yderligere sikkerhedsmargin uden at påvirke kapacitansydelsen.

Kapacitanstolerancen for CBB60-udskiftning bør holde sig inden for ±5 % of the rated value til kørekondensatorapplikationer. At gå væsentligt over den nominelle kapacitans får motoren til at trække overskydende strøm i hjælpeviklingen; at gå betydeligt under reducerer drejningsmoment og startpålidelighed. Til kompressor- og pumpeapplikationer, hvor motorens effektivitet er kritisk, er det at foretrække at holde sig inden for ±3 %.

Trin-for-trin kondensatorbekræftelsesproces

1. Afbryd strømmen til apparatet, og lad det sidde i mindst 5 minutter, før du rører ved en kondensator - nogle kondensatorer bevarer en farlig ladning efter strømafbrydelse.
2. Aflad kondensatoren sikkert ved hjælp af en afladningsmodstand (typisk 10kΩ til 20kΩ, 5W) forbundet på tværs af terminalerne før håndtering.
3. Læs den eksisterende kondensators etiket for kapacitans (µF), spænding (VAC) og temperaturklassificering.
4. Brug et digitalt multimeter med kapacitansmålingsfunktion til at måle den faktiske kapacitans af den gamle kondensator; sammenligne med den nominelle værdi.
5. Hvis den målte kapacitans er mere end 5 % under den nominelle værdi, eller hvis kondensatoren viser fysisk skade (udbulning, revner, lækage), skal den udskiftes.
6. Vælg en erstatning CBB60-kondensator med matchende eller højere spændingsmærke og kapacitans inden for ±5% af originalen.
7. Kontroller, at de fysiske dimensioner (diameter og længde for cylindrisk CBB60) passer til apparatets monteringsbeslag eller hus.

CBB60 vs andre kondensatortyper: Hvorfor denne specifikke komponent bruges

Et almindeligt spørgsmål fra både teknikere og nysgerrige husejere er: hvorfor specifikt CBB60-kondensatoren, og ikke en elektrolytisk kondensator eller en keramisk kondensator? Svaret ligger i de grundlæggende elektriske krav til AC-motordrevne kredsløb.

Elektrolytiske kondensatorer er polariserede - de kan kun sikkert håndtere DC-spænding, ikke AC. Tilslutning af en elektrolytisk kondensator over en AC-motorvikling ville hurtigt ødelægge den og skabe en brand- eller eksplosionsfare. CBB60's dielektriske polypropylenfilm er ikke-polariseret og håndterer vekselspænding effektivt med meget lav intern modstand (ESR) og minimalt dielektrisk tab - egenskaber, der er kritiske for kontinuerlig vekselstrømsdrift.

Keramiske kondensatorer, selvom de også er ikke-polariserede, er kun tilgængelige i meget små kapacitansværdier (picofarads til mikrofarads) og kan ikke opnå det kapacitansområde på 5µF til 100µF, der er nødvendigt for motordrevne applikationer i de fysiske størrelser, der er praktiske til apparatbrug.

CBB60-kondensatoren tilbyder også selvhelbredende egenskaber — en af de vigtigste egenskaber for langsigtet pålidelighed. Når der opstår et mindre dielektrisk nedbrud ved en mikroskopisk defekt, fordamper den metalliserede elektrodefilm i CBB60 lokalt, hvilket isolerer defekten og genopretter isoleringen. Dette forhindrer en mindre defekt i at overfalde til katastrofal fejl. De fleste CBB60 kondensatorer er normeret til en levetid på 100.000 timer under standard driftsforhold - langt over de elektrolytiske kondensatorer, der bruges i startkredsløb.

Sammenligning: CBB60 vs andre kondensatortyper til motorapplikationer

Hvad sker der, når en CBB60-kondensator svigter i et husholdningsapparat

At forstå fejltilstandene for en cbb60-kondensator hjælper med at diagnosticere apparatproblemer nøjagtigt, før du forpligter dig til dyrere reparationer. Fejladfærden varierer afhængigt af, hvordan kondensatoren fejler - åbent kredsløb, kortslutning eller gradvist kapacitanstab.

Åbent kredsløbsfejl

Når en CBB60 fejler åben (den interne forbindelse afbrydes), mister motoren sin driftskondensator helt. I en PSC-motor (loftsventilatorer, vindues-AC'er) vil motoren ikke starte eller starte meget langsomt med reduceret drejningsmoment. I en kondensatorstart/kondensatordrevet kompressormotor falder driftseffektiviteten kraftigt, hvilket forårsager overophedning og udløsning af termisk beskyttelse. Åbne kredsløbsfejl er den mest almindelige fejltilstand i gamle CBB60-kondensatorer og er normalt forårsaget af intern forbindelsestræthed fra termisk cykling.

Kortslutningsfejl

En kortsluttet CBB60-kondensator er mindre almindelig, men mere farlig. Det skaber en direkte lavimpedansbane hen over motorviklingen, hvilket forårsager øjeblikkelig overstrøm, sprunget sikringer eller udløste afbrydere. I alvorlige tilfælde kan en kortslutning i en kondensator generere tilstrækkelig varme til at få kondensatorhuset til at revne eller eksplodere. Dette er grunden til, at CBB60-kondensatorer til motorapplikationer altid inkluderer interne overtryksafbrydelsesmekanismer (OPD) — en trykfølsom intern disk, der afbryder forbindelsen, før der opstår en katastrofal fejl.

Gradvist Kapacitanstab

Den mest snigende fejltilstand er gradvist kapacitanstab på grund af dielektrisk nedbrydning over tid - ofte forårsaget af langvarig eksponering for høje temperaturer, høj luftfugtighed eller overspændingshændelser. Apparatet fortsætter med at fungere, men med reduceret effektivitet: en pumpe leverer lavere flowhastighed, et klimaanlæg bruger mere strøm til samme køleeffekt, eller en vaskemaskine tager længere tid om at nå fuld centrifugeringshastighed. Mange husejere tilskriver disse symptomer til generel slitage snarere end en forringet kondensator, hvilket fører til unødvendigt høje elregninger og for tidligt slid på motoren.

Valg af den rigtige CBB60-kondensator: Nøglekøbskriterier

Ikke alle CBB60 kondensatorer på markedet er fremstillet efter samme standard. Kvaliteten varierer betydeligt mellem mærker og produktionspartier, og konsekvenserne af en substandard kondensator - tidlig fejl, apparatskade eller brand - gør det værd at være opmærksom på indkøbskriterier.

• Overholdelsescertificeringer: Se efter CBB60-kondensatorer, der er certificeret i henhold til IEC 60252-1 (den internationale standard for AC-motorkondensatorer). Kinesisk fremstillede kondensatorer bør også bære CQC-certificering; Produkter på det europæiske marked skal overholde RoHS og ideelt set bære CE-mærkning. VDE-, TÜV- eller UL-lister for den specifikke applikation tilføjer yderligere sikkerhed.
• Kapacitans tolerance: For motordrevne applikationer er ±5% standardtolerancen. Nogle premium leverandører tilbyder ±3 % til krævende applikationer såsom kompressorer og højeffektive pumper.
• Temperaturvurdering: Vælg 85°C til standard indendørs applikationer; 105°C til udendørs, højomgivende eller lukkede motormiljøer, såsom poolpumpehuse og udendørs HVAC-kondensatorenheder.
• Brandhæmmende hus: Den ydre beklædning skal være lavet af flammehæmmende (UL94 V-0-klassificeret) polypropylen eller lignende materiale for at forhindre enhver intern fejl uden at sprede brand.
• Intern overtryksafbrydelse (OPD): Kontroller, at kondensatoren indeholder en OPD-mekanisme. Dette er obligatorisk for overholdelse af IEC 60252-1 og er en kritisk sikkerhedsfunktion.
• Fysiske dimensioner: CBB60 kondensatorer fås i diametre på 35 mm, 40 mm og 50 mm med forskellige højder. Bekræft, at udskiftningen passer til monteringsbeslaget eller huset i dit apparat, før du bestiller.

For OEM-producenter af vandpumper, klimaanlæg og lignende udstyr giver indkøb af CBB60-kondensatorer direkte fra certificerede producenter frem for distributører mulighed for strammere kvalitetskontrol og bedre sporbarhed. Masseindkøb på fabriksniveau muliggør også indgående inspektion ved hjælp af kapacitansmålere og ESR-testere for at verificere, at hver produktionsbatch opfylder specifikationerne før montering.
