CBB60 kondensator til vandpumpe: Vejledning til valg og udskiftning

Ja - a CBB60 kondensator er ikke kun kompatibel med vandpumper; det er specielt udviklet til dem. Denne driftskondensator er standardvalget til enfasede AC-vandpumpemotorer, der findes i boligbrøndsystemer, poolpumper, kunstvandingsudstyr og jetpumper. Uden en fungerende CBB60 kan de fleste af disse motorer ikke generere den faseforskydning, der er nødvendig for at starte eller opretholde en effektiv rotation. Hvis din pumpe brummer, men ikke starter, kører varm, udløser afbrydere eller simpelthen er død ved ankomsten, er en fejlbehæftet CBB60-kørekondensator en af ​​de første komponenter, der testes og udskiftes.

Hvad er en CBB60 kondensator og hvorfor betyder det noget for pumper

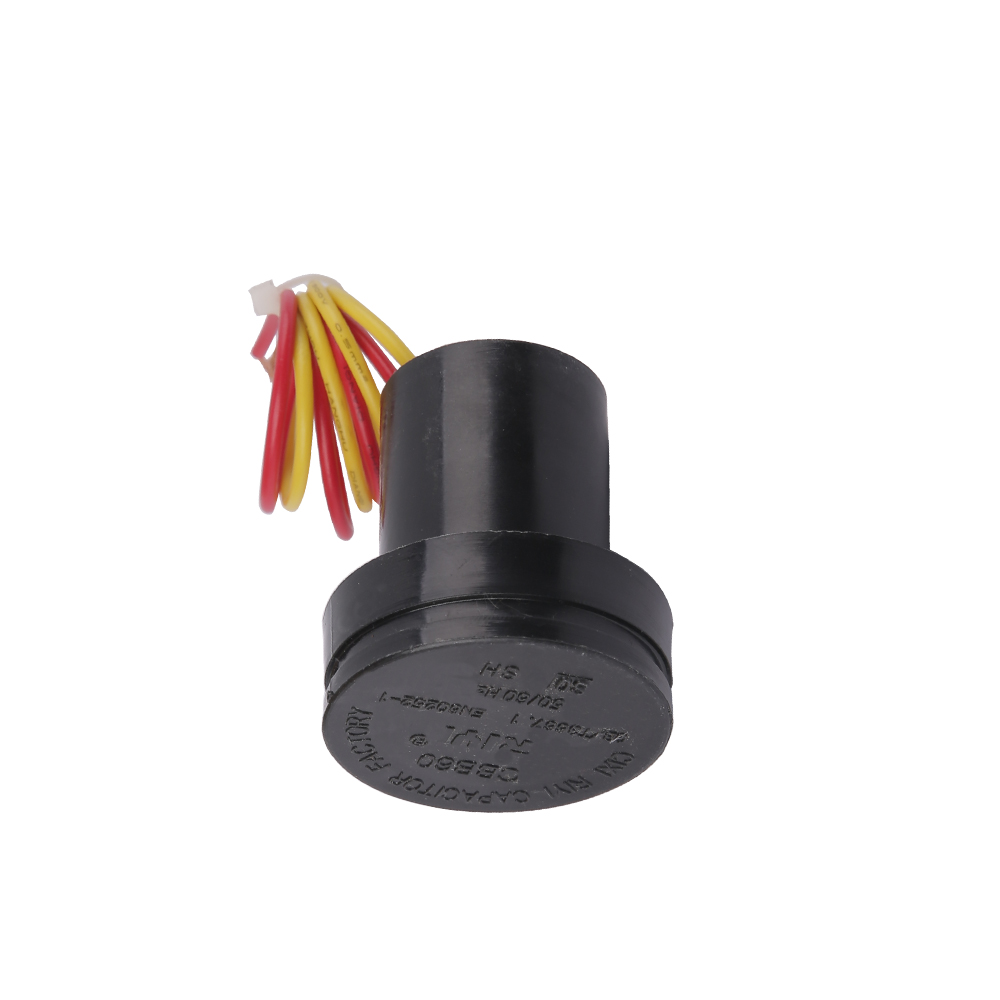

En CBB60-kondensator er en metalliseret polypropylen-filmkondensator anbragt i et cylindrisk plasthus, klassificeret til AC-motordrift. Betegnelsen "CBB60" følger en kinesisk national standard (GB/T 3667) klassifikationssystem, hvor "C" står for kondensator, det andet "B" angiver polypropylenfilm dielektrisk, det tredje "B" angiver metalliseret konstruktion, og "60" henviser til seriestandarden for AC-motorkondensatorer.

I en enfaset induktionsmotor - hvilket er, hvad de fleste husholdningsvandpumper bruger - har statoren kun én hovedvikling. Dette skaber et pulserende magnetfelt, ikke et roterende. Uden en faseforskydning kan rotoren ikke bestemme, hvilken retning den skal dreje og har nul startmoment. CBB60-driftskondensatoren er forbundet i serie med hjælpe- (start)viklingen og skaber den nødvendige 90-graders elektriske faseforskel mellem de to viklinger. Denne faseforskel frembringer et roterende magnetfelt, der får rotoren til at dreje i en bestemt retning og opretholde jævn drift under belastning.

I modsætning til startkondensatorer (som er elektrolytiske og kun aktiveret kortvarigt under opstart), forbliver CBB60 strømførende konstant under drift. Det betyder, at den skal modstå den fulde nominelle spænding og AC-bølgestrøm i længere perioder - nogle gange timer eller dage i stræk - uden at blive forringet. Dens polypropylen film dielektriske gør dette muligt, tilbyder lavere dissipationsfaktor, højere isoleringsmodstand og langt overlegen termisk stabilitet sammenlignet med elektrolytiske alternativer.

Vigtige elektriske specifikationer, du skal matche

At vælge den forkerte kondensator til en vandpumpemotor er ikke bare ineffektiv - det kan brænde motorviklingerne ud eller få kondensatoren selv til at svigte katastrofalt. Her er de specifikationer, der betyder mest:

Kapacitansværdi (µF)

Dette er den mest kritiske specifikation. Almindelige værdier brugt i vandpumpeapplikationer spænder fra 6µF til 100µF , hvor de hyppigst stødte værdier er 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF og 40µF. Den korrekte værdi bestemmes af motorproducenten baseret på viklingsimpedans, polantal og mærkestrøm. Tilpas altid den oprindelige værdi nøjagtigt - brug af en kondensator, der er 20 % højere eller lavere end specificeret, kan forårsage overophedning, reduceret drejningsmoment eller oscillerende hastighed.

Tolerancen er typisk ±5 % for kvalitets CBB60 enheder. Undgå enhver kondensator, der kræver ±10 % eller højere tolerance i præcisionsmotorapplikationer.

Spændingsklassificering (VAC)

Standard CBB60 kondensatorer til vandpumper er normeret til 250VAC eller 450VAC . For 120V enfasede systemer er en 250VAC-klassificering minimum, men 450VAC foretrækkes til margen. Til 220V–240V-systemer, brug kun 450VAC-klassificerede enheder. Udskift aldrig en kondensator med lavere spænding, selv ikke midlertidigt - dielektrikumet kan blive punkteret på millisekunder, hvilket forårsager en kortslutning.

Frekvens (Hz)

De fleste CBB60-kondensatorer er klassificeret til 50Hz eller 60Hz eller begge dele. Nordamerikanske pumper kører ved 60Hz; det meste af Europa, Asien og Afrika opererer ved 50Hz. Brug af en 50Hz kondensator på et 60Hz system er generelt acceptabelt, da reaktansen falder lidt, men kontroller altid dataarket.

Driftstemperaturområde

Standard CBB60 kondensatorer er vurderet fra -25°C til 70°C . Hvis din pumpe fungerer i et varmt pumpehus, i nærheden af ​​en kedel eller i et varmt klima, skal du kigge efter enheder med udvidet rækkevidde, der er klassificeret til 85°C eller endda 105°C. Termisk nedbrydning over den nominelle temperatur er en af ​​de førende årsager til tidlig kondensatorfejl.

Sådan fortæller du, om din CBB60-driftskondensator har fejlet

Kondensatorfejl i vandpumpemotorer udvikler sig ofte gradvist, men i nogle tilfælde kan det være pludseligt og fuldstændigt. At genkende symptomerne tidligt kan forhindre dyre motoriske skader.

Symptom 1 — Motoren brummer, men starter ikke

Dette er det klassiske tegn på kondensatorfejl. Du hører motoren aktivere og producere en lav brummen, men akslen roterer ikke. Hvis du manuelt skulle dreje pumpeakslen (med strømmen OFF først), ville motoren fange og køre - hvilket viser, at viklingerne er intakte, men startmomentet er fraværende. Dette er forårsaget af et åbent kredsløb eller alvorligt nedbrudt CBB60, der ikke længere kan producere det nødvendige faseskift.

Symptom 2 — Motor starter langsomt eller kæmper under belastning

En kondensator, der har mistet betydelig kapacitans - for eksempel faldet fra 25 µF til 18 µF - kan stadig tillade motoren at starte under ubelastede forhold, men vil kæmpe eller gå i stå, når der påføres vandtryk. Dette viser sig ofte som langsom rampe-op-tid, uregelmæssig drift eller at pumpen stopper under tryk.

Symptom 3 — Overophedning af motor

Når kapacitansen driver fra sin nominelle værdi, afbrydes strømbalancen mellem hoved- og hjælpeviklingen. Motoren trækker overskydende strøm for at kompensere, hvilket genererer varme. En motor, der kører med en fejlbehæftet eller degraderet CBB60, kan nå temperaturer 30-50°C over normale driftsniveauer , accelererer isoleringsnedbrud og lejeslid.

Symptom 4 — Synlig fysisk skade

Efterse kondensatorhuset direkte. Almindelige tegn på svigt omfatter:

• Udbulende eller revnet plastikbeklædning
• Brændmærker eller smeltning omkring terminaler
• Olie eller rester siver fra basen (indikerer internt dielektrisk nedbrud)
• Korroderede eller løse terminalforbindelser

Enhver af disse visuelle signaler berettiger øjeblikkelig udskiftning, uanset de målte værdier.

Symptom 5 — Breaker tripper ved motorstart

En kortsluttet CBB60-kondensator skaber en næsten død-kortslutning på tværs af motorviklingskredsløbet, hvilket forårsager massiv indkoblingsstrøm, der straks udløser afbryderen eller sprænger sikringen. Hvis din pumpe konsekvent udløser kredsløbsbeskyttelsen, hver gang den forsøger at starte, er en kortsluttet kondensator højt på listen over syndere.

Test af en CBB60-kondensator med et multimeter

Før du bruger penge på en udskiftning, skal du bekræfte, at kondensatoren faktisk er skyld i. Her er hvordan du tester det korrekt.

Sikkerhed først – Aflad kondensatoren

Rør aldrig ved kondensatorterminalerne før afladning. En CBB60-kondensator vurderet til 450VAC kan holde en ladning, der er i stand til at forårsage et alvorligt stød. For at aflade sikkert: Med strømmen afbrudt, skal du bruge en modstand på 10kΩ–20kΩ (vurderet til mindst 5W) koblet over terminalerne i 5–10 sekunder. Alternativt kan du bruge en isoleret skruetrækker til kort at bygge bro mellem terminalerne - du vil se en lille gnist, hvilket er normalt og bekræfter udledningen.

Brug af kapacitanstilstand

Indstil dit digitale multimeter til kapacitanstilstand (normalt markeret med et symbol, der ligner to parallelle linjer). Afbryd kondensatoren fra kredsløbet og berør proberne til hver terminal. En sund CBB60 bør læse inden for ±5–10 % af dens mærkede kapacitans. For eksempel skal en 25µF kondensator læse mellem 22,5µF og 27,5µF. En aflæsning væsentligt under dette - f.eks. 15 µF på en 25 µF kondensator - indikerer væsentlig forringelse. En aflæsning på nul eller OL (overbelastning) indikerer fejl i åbent kredsløb.

Brug af modstandstilstand som en grundlæggende kontrol

Hvis dit multimeter mangler en kapacitansfunktion, skal du skifte til modstandstilstand (Ω) på et højt område (200kΩ eller højere). Berør proberne til terminalerne. En god kondensator vil vise modstand, der stiger fra næsten nul op til flere hundrede kilohm, når den oplades fra målerens batteri - denne opladningsadfærd bekræfter, at kondensatoren ikke er kortsluttet eller åben. En aflæsning, der forbliver på nul (afkortet) eller øjeblikkeligt hopper til OL uden nogen opladningsadfærd (åben) indikerer fejl. Denne metode bekræfter ikke kapacitansværdi, kun grundlæggende funktionalitet.

Trin-for-trin udskiftningsproces for vandpumpekondensatorer

Udskiftning af en CBB60-løbekondensator er en af de mest ligetil vandpumpereparationer, du selv kan udføre. Hele processen tager typisk mindre end 30 minutter.

1. Afbryd strømmen — Sluk for strømafbryderen, der føder pumpen, og kontroller med en spændingstester. Stol ikke på en kontakt alene.
2. Find kondensatoren — På de fleste vandpumper sidder CBB60-kondensatoren i et lille hus på motorhuset, ofte fastgjort med en metalstrop eller -klemme. Fjern dækslet for at blotlægge det.
3. Fotografer ledningerne — Før du afbryder noget, skal du tage et tydeligt billede af terminalforbindelserne. CBB60 kondensatorer til pumper har typisk to eller tre terminaler. De fleste er ikke-polære (terminaler er udskiftelige), men bekræftelse før afbrydelse undgår forvirring.
4. Aflad kondensatoren — Som beskrevet ovenfor skal du bruge en afladningsmodstand eller omhyggeligt bygge bro mellem terminalerne for at fjerne lagret ladning.
5. Fjern den gamle kondensator — Frakobl ledningerne (bemærk eller fotografi, hvilken ledning der går til hvilken terminal), løsn monteringsstroppen, og fjern den gamle enhed.
6. Installer den nye CBB60 — Indsæt erstatningen i samme retning, stram monteringsremmen, og tilslut ledningerne igen i henhold til dit billede. For ikke-polære enheder med to terminaler betyder ledningsrækkefølgen ikke noget elektrisk.
7. Test pumpen — Genopret strømmen, og observer pumpen for korrekt opstart, normal kørestrøm (mål med en klemmemåler, hvis tilgængelig), og fravær af overophedning eller usædvanlig støj.

Overvejelser om fysisk størrelse og montering

CBB60 kondensatorer kommer i standardiserede cylindriske dimensioner. Almindelige diametre er 35 mm, 40 mm og 50 mm, med højder fra 60 mm til 115 mm. Højere kapacitansværdier optager større huse. Når du bestiller en erstatning, skal du bekræfte, at de fysiske dimensioner passer til monteringsbeslaget på din pumpe. En kondensator med de korrekte elektriske mærker, men 10 mm for høj, passer ikke i det originale hus , så tjek altid begge sæt specifikationer.

CBB60 kondensator vs andre kondensatortyper til motorapplikationer

Ikke alle motorkondensatorer er ens. Forståelse af forskellene forklarer, hvorfor CBB60 er det rigtige og eneste passende valg til kontinuerlig vandpumpedrift.

CBB65 og CBB61 deler den samme filmkonstruktion som CBB60, men adskiller sig i kabinetdesign og typisk anvendelse. CBB65 bruger en aluminiumsdåse for bedre varmeafledning i kompressormiljøer; CBB61 er flad og designet til ventilatorbladsmotorer. Det er elektrisk muligt at erstatte en CBB65 med en CBB60, hvis kapacitans- og spændingsværdierne matcher , men den fysiske formfaktor passer muligvis ikke. Udskift aldrig en CD60-startkondensator som en driftskondensator - det elektrolytiske dielektrikum vil overophedes og svigte inden for få minutter efter kontinuerlig drift.

Faktorer, der forårsager for tidlig CBB60-kondensatorfejl i pumper

At forstå, hvorfor kondensatorer fejler for tidligt, hjælper dig med at forlænge levetiden og undgå gentagne udskiftninger.

Spændingsstød og linjetransienter

Lynnedslag, strømskiftehændelser og motortilbage-EMF-spidser kan udsætte kondensatorens dielektrikum for spændingsspidser, der langt overstiger dens steady-state rating. En enkelt transient ved det dobbelte af den nominelle spænding kan forårsage delvist dielektrisk nedbrud - hvilket reducerer kapacitansen permanent. I områder med hyppige storme eller ustabil strømforsyning er installation af en overspændingsbeskytter, der er klassificeret til motorbelastninger opstrøms for pumpen, en praktisk beskyttelsesforanstaltning.

Drift over nominel temperatur

Hver 10°C stigning over den nominelle driftstemperatur halverer stort set kondensatorens forventede levetid - et veletableret princip kendt som Arrhenius-reglen for kondensatorældning. En standard CBB60 vurderet til 70°C placeret i et pumpehus, der når 80°C om sommeren, vil ældes dobbelt så hurtigt som forventet. Til installationer i varme omgivelser skal du altid vælge kondensatorer, der er klassificeret til 85°C eller højere.

Hyppig start-stop-cykling

Vandpumper styret af trykafbrydere i systemer med underdimensionerede eller vandfyldte tryktanke kan tænde og slukke dusinvis af gange i timen. Hver opstartshændelse udsætter kondensatoren for en indkoblingsstrømtransient. Selvom CBB60 kondensatorer er designet til dette, systemer, der cykler mere end 20-30 gange i timen placere unormal belastning på dielektrikumet. Hvis din pumpe er kortvarig, reducerer montering af tryktanken (genopladning eller udskiftning af blæren) kondensatorbelastningen betydeligt.

Indtrængen af fugt og fugt

CBB60-kondensatorer bruger et forseglet plastikhus, men i løbet af mange års drift i fugtige pumpebrønde eller udendørs kabinetter, kan fugt trænge ind i terminalerne. Fugt inde i huset øger dielektriske tab og fremmer elektrokemisk korrosion af den interne metalliserede film. Kondensatorer i våde omgivelser bør efterses årligt og udskiftes proaktivt hvert 5.-7. år, selvom de virker funktionelle.

Forkert kapacitansværdi installeret

Installation af en kondensator med en højere end specificeret kapacitansværdi øger strømmen gennem hjælpeviklingen ud over dens designgrænse, hvilket får den vikling og selve kondensatoren til at blive varme. Installation af en lavere værdi øger hovedviklingsstrømmen. Begge fejl fremskynder svigt af både kondensator- og motorviklingerne. Brug altid den nøjagtige µF-værdi specificeret af motorproducenten — rund aldrig op, hvis du antager, at mere er bedre.

Kvalitetsstandarder og certificeringer at se efter, når du køber

Markedet for CBB60 kondensatorer omfatter en bred vifte af kvalitetsniveauer. Her er hvad du skal tjekke før du køber.

• CQC certificering — China Quality Certification Center-mærket er basislinjen for kinesisk-fremstillede kondensatorer. Velrenommerede producenter inkluderer dette på etiketten.
• CE-mærkning — Påkrævet for produkter, der sælges i Det Europæiske Økonomiske Samarbejdsområde. Bekræfter, at kondensatoren opfylder EU's sikkerheds- og EMC-direktiver.
• UL-notering — Underwriters Laboratories-certificering til brug på det nordamerikanske marked. Vigtigt for forsikringsoverholdelse i boliginstallationer.
• VDE-godkendelse — Tysk certificeringsorgan; almindelig på kondensatorer, der anvendes i europæisk industriudstyr.
• Selvhelbredende metalliseret film — Se eksplicit efter "selvhelbredende" i produktbeskrivelsen. Denne egenskab betyder, at mindre lokale dielektriske nedbrud får metalfilmen til at fordampe ved fejlpunktet, hvilket fjerner defekten automatisk i stedet for at sprede sig som en hård kortslutning. Dette er en kritisk sikkerhedsfunktion i motordrevne kondensatorer.
• Brandhæmmende kabinet — Plasthuset skal være fremstillet af flammehæmmende materiale (UL94 V-0 klassificeret), som begrænser spredningen af brand i tilfælde af katastrofale fejl.

Undgå kondensatorer fra ukendte leverandører uden certificeringsmærker, vage specifikationer eller priser væsentligt under markedsgennemsnittet. En CBB60-kondensator til en 1HP pumpemotor koster mellem $5-$20 USD afhængig af kilde og certificeringer. Enheder til en pris af $1-$2 for de samme specifikationer bør behandles med dyb skepsis - kompromitterede dielektriske materialer og underdimensionerede terminaler er almindelige omkostningsbesparende foranstaltninger, der resulterer i tidlig fejl eller brandfare.

Ledningskonfigurationer for CBB60-kondensatorer i forskellige pumpemotortyper

Mens den grundlæggende funktion af CBB60 er den samme på tværs af alle enfasede motorer, varierer ledningskonfigurationerne afhængigt af motordesignet.

Permanent Split Capacitor (PSC) motor

Dette er den mest almindelige konfiguration i vandpumper. CBB60 driftskondensatoren er permanent forbundet i serie med hjælpeviklingen til både start og drift. Der er ingen startkondensator og ingen centrifugalafbryder. Kredsløbet er enkelt: Linje 1 forbindes til den ene ende af hovedviklingen og en terminal på kondensatoren; den anden kondensatorterminal forbindes til den ene ende af hjælpeviklingen; Linje 2 (neutral) forbinder til de andre ender af begge viklinger.

Kondensatorstart, kondensatorkørsel (CSCR) motor

Større pumpemotorer (typisk over 1 HK) bruger nogle gange både en startkondensator (CD60, elektrolytisk) og en driftskondensator (CBB60). Startkondensatoren slukkes af en centrifugalkontakt, når motoren når ca. 75–80 % af synkron hastighed. CBB60 forbliver i kredsløbet i hele driften. I denne konfiguration er de to kondensatorer forbundet parallelt under opstart, hvilket giver meget højere total kapacitans og startmoment, før startkondensatoren falder ud.

Ved servicering af CSCR-motorer skal begge kondensatorer testes. En fejlbehæftet CBB60 forårsager de tidligere beskrevne symptomer. En mislykket CD60-startkondensator får motoren til at summe, men ikke starte - identiske symptomer som CBB60-fejl - så det er vigtigt at teste begge dele for nøjagtig diagnose.

To-gears og reversible pumpemotorer

Nogle pumpeapplikationer bruger motorer med to hastigheder (almindelig i poolpumper til lav-flow-filtrering vs high-flow-rensningstilstande) eller reversible motorer (bruges i nogle kunstvandingsventiler). Disse kan bruge to CBB60 kondensatorer med forskellige værdier, eller en enkelt kondensator med et koblingsrelæ. Se altid motorens ledningsdiagram - typisk trykt på motorens typeskilt eller inde i klemkassens dæksel - før du foretager ledningsændringer.

Forlængelse af levetiden på din CBB60 Run-kondensator

En kvalitets CBB60 kondensator i et velholdt system kan holde 10-15 år. Her er praktiske trin til at maksimere dens levetid.

• Installer overspændingsbeskyttelse — En overspændingsbeskytter i hele huset eller en motor-klassificeret overspændingsdæmper nær pumpepanelet absorberer forbigående overspændinger, før de når kondensatorens dielektriske.
• Vedligehold trykbeholderen — En korrekt opladet blæretrykbeholder forhindrer pumpen i at kortslutte, hvilket reducerer antallet af hurtige opstartshændelser om dagen dramatisk. Typisk forladningstryk bør indstilles til 2 PSI under trykafbryderens indkoblingstryk.
• Sørg for tilstrækkelig ventilation — Hvis pumpen er indelukket i et kabinet eller en brønd, skal du kontrollere, at der er tilstrækkelig luftstrøm omkring motoren og kondensatorhuset. Stillestående varm luft forkorter levetiden betydeligt.
• Årlig visuel inspektion — En gang om året skal du fjerne kondensatordækslet og inspicere enheden for de fysiske skadesindikatorer, der er beskrevet tidligere. Tidlig opdagelse af udbuling eller udsivning kan forhindre motorskader.
• Proaktiv udskiftning — Til kritiske applikationer (brøndpumper, der betjener boliger uden alternativ vandforsyning), skal CBB60 udskiftes forebyggende hvert 7.-10. år som en del af planlagt vedligeholdelse. Omkostningerne ved en kondensator er trivielle sammenlignet med omkostningerne ved et nødopkald eller brændte motorviklinger.
• Hold terminalerne rene og tætte — Løse eller korroderede terminalforbindelser øger kontaktmodstanden, hvilket genererer varme lokalt og kan føre til for tidlig isolationsskade. Rengør terminaler med kontaktrens årligt og bekræft mekanisk tæthed.

Almindelige spørgsmål om CBB60-kondensatorer i vandpumpesystemer

Kan jeg bruge en højere µF kondensator end specificeret for at få mere strøm fra pumpen?

Nej. Kapacitansværdien bestemmes af motorens viklingsegenskaber, ikke af et ønske om konservatisme. Brug af en højere værdi øger hjælpeviklingsstrømmen ud over designgrænserne, forårsager overophedning af både viklingen og kondensatoren og kan ødelægge motoren inden for timer eller dage. Den nominelle værdi er den korrekte værdi — periode.

Er det sikkert at køre en pumpe uden kondensator midlertidigt?

Nej. Uden CBB60 vil en PSC-motor enten ikke starte (og overophedes, mens den prøver) eller køre stærkt ubalanceret og overophedes hurtigt. Kører du selv kortvarigt uden den korrekte driftskondensator, risikerer du at brænde den ekstra viklingsisolering - en fejltilstand, der kræver fuld motorudskiftning.

Bruger en dykpumpe også en CBB60-kondensator?

De fleste nedsænkelige brøndpumper bruger to- eller tre-leder motorkonfigurationer. To-tråds dykmotorer har en intern driftskondensator indbygget i selve motoren, som ikke kan serviceres i marken. Tre-tråds dykmotorer bruger en ekstern kontrolboks, der indeholder en startkondensator og ofte en driftskondensator - driftskondensatoren i denne boks er typisk en CBB60 eller tilsvarende, og den kan udskiftes i felten. Hvis du har en tre-leder dykpumpe, der ikke starter, er de eksterne kontrolbokskomponenter (inklusive driftskondensatoren) de første ting, du skal diagnosticere.

Hvordan finder jeg den rigtige erstatning, hvis etiketten på den gamle kondensator er ulæselig?

Tjek først motorens typeskilt - mange motorproducenter udskriver den nødvendige kondensatorværdi direkte på motorens dataplade. Hvis ikke, så find motorens modelnummer online eller kontakt producenten. Som en sidste udvej skal du måle de fysiske dimensioner af den gamle kondensator, estimere motorens HP-klassificering ud fra dens navneskilt og bruge tabellen ovenfor som en startguide - og derefter kontrollere med en elektriker før installation.
