CBB60 vs CBB65 kondensator: Nøgleforskelle forklaret

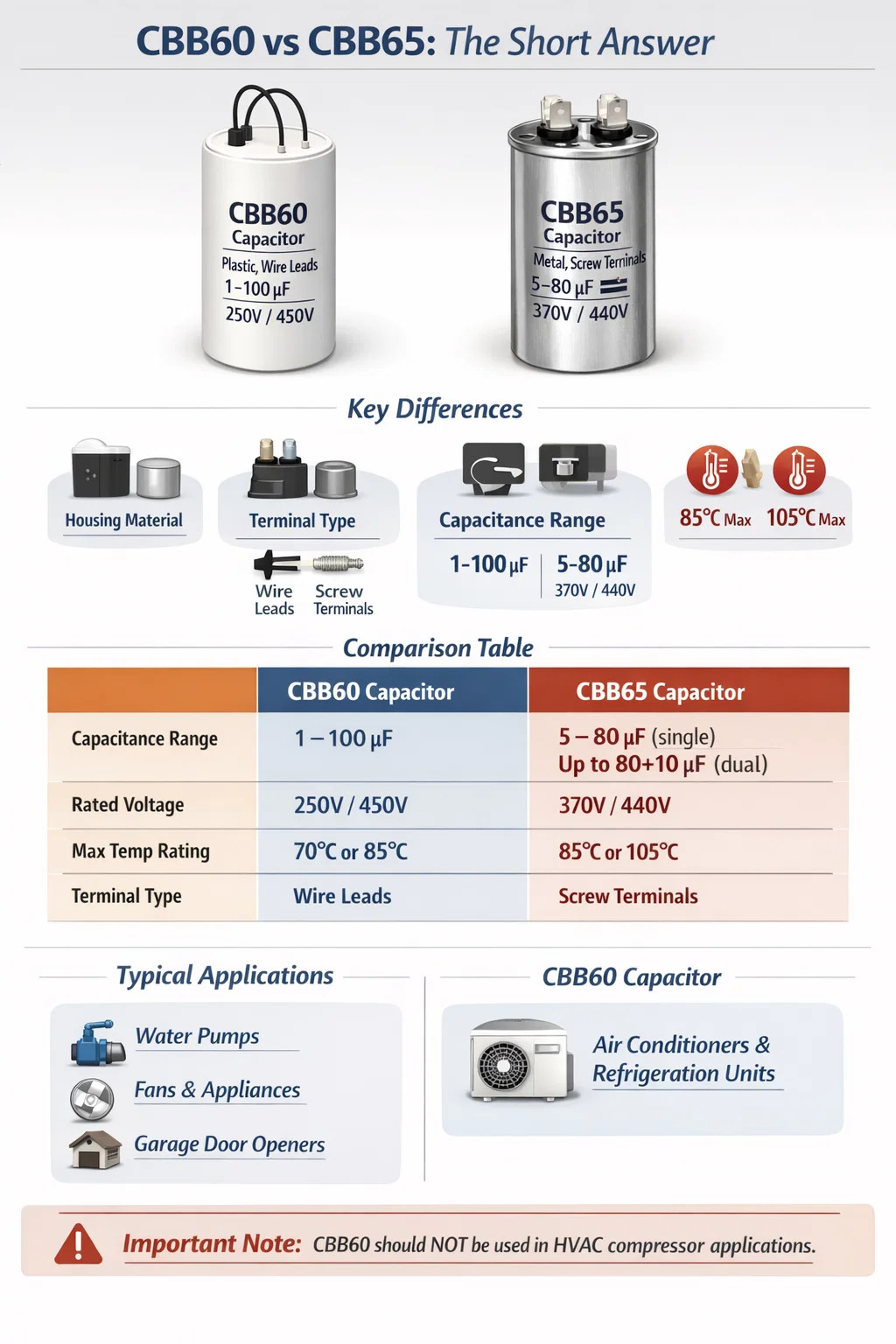

CBB60 vs CBB65: Det korte svar

Den grundlæggende forskel mellem en CBB60 kondensator og en CBB65-kondensator kommer ned til fysisk konstruktion og tilsigtet anvendelsesmiljø. CBB60 er en cylindrisk, ledningsført kondensator primært designet til enfasede AC-motorer, der starter og kører kredsløb , mens CBB65 er en metaldåse, skrueterminal kondensator konstrueret til tungere applikationer såsom klimaanlægskompressorer og køleenheder. Begge er polypropylenfilmkondensatorer, der fungerer på AC-kredsløb, men de adskiller sig væsentligt i formfaktor, terminaltype, kapacitansområde og termisk modstandskraft.

Hvis du vælger en erstatning eller køber en kondensator til et nyt design, er de to generelt ikke udskiftelige uden opmærksomhed på monteringsmetode, terminalkonfiguration og driftstemperaturloft. At forveksle disse to typer – selv når kapacitansværdien og spændingsværdien ser ud til at være identiske – kan resultere i for tidlig fejl eller sikkerhedsrisici i miljøer med høj belastning.

Fysisk konstruktion og formfaktor

Den mest umiddelbart synlige skelnen mellem CBB60 og CBB65 ligger i deres fysiske emballage.

CBB60 Kondensator: Cylindrisk plasthus

En CBB60-kondensator bruger en cylindrisk plastik (normalt polypropylen eller flammehæmmende hus) krop med to eller fire ledninger, der strækker sig fra den ene ende. Kropsdiameteren spænder typisk fra 30 mm til 50 mm , med højde varierende mellem 60 mm og 100 mm afhængig af kapacitans. Disse ledninger gør det muligt at montere den direkte i motorklemkort eller tilsluttes via hurtigkoblingsklemmer. Plastbeklædningen er fyldt med epoxyharpiks eller lignende isolerende fyldstof for at forsegle den indvendige filmvikling mod fugtindtrængning.

Fordi den bruger blytråde, betragtes CBB60 som en "blyholdig" komponent. Den sidder typisk oprejst eller i en vinkel inde i en motors kondensatorrum, fastgjort med et plastikbeslag eller -clips. Dette design er pladseffektivt og lavt i produktionsomkostninger, hvorfor det dominerer vandpumpemotoren, blæsermotoren og motorsegmentet til små apparater.

CBB65 kondensator : Metal aluminium dåsehus

En CBB65-kondensator er derimod anbragt i en rund beholder af aluminiumslegering . Dens terminaler er skruestik monteret på toppen, hvilket muliggør sikre ledningsforbindelser, der modstår vibrationer bedre end simple ledninger. Metalkabinettet giver overlegen varmeafledning og mekanisk beskyttelse sammenlignet med plastik. Typiske dimensioner omfatter diametre på 40 mm til 50 mm og højder fra 70 mm til 120 mm, selvom dual-run kondensatorer (som kombinerer to kapacitansværdier i én enhed) kan være større.

Aluminiumsdåsen er forseglet med en trykaflastningsventil i bunden eller toppen, som fungerer som sikkerhedsventil ved indvendigt overtryk. Denne funktion er kritisk i kompressormiljøer, hvor omgivelsestemperaturerne kan stige hurtigt. Metalhuset understøtter også ekstern montering via et stålstropbånd eller -beslag, som er industristandardmetoden til HVAC-kondensatorinstallation.

Sammenligning af elektriske vurderinger

Begge kondensatortyper fungerer på AC-kredsløb, men deres nominelle parametre adskiller sig på måder, der afspejler deres tilsigtede anvendelsestilfælde.

Spændingsværdierne fortjener særlig opmærksomhed. CBB65 er næsten udelukkende tilgængelig i 370 VAC og 440 VAC til at håndtere spændingsforholdene inde i HVAC-kompressorsystemer, hvor momentane overspændinger under motorstart kan nå et godt stykke over den nominelle netspænding. CBB60-kondensatorer ved 250 VAC ville være farligt undervurderede under disse forhold - selv hvis kapacitansværdien tilfældigvis matchede.

Typiske applikationsmiljøer

At forstå, hvor hver kondensator er designet til at fungere, hjælper med at afklare, hvorfor de fysiske og elektriske forskelle eksisterer i første omgang.

Hvor der bruges CBB60-kondensatorer

CBB60-kondensatorer er standardkondensatoren for motordrift og motorstart til en bred vifte af enfasede induktionsmotorer i miljøer med lette til mellemstore opgaver. Almindelige applikationer omfatter:

• Vandpumpemotorer (dykkede og overflademonterede, typisk 0,37 kW til 2,2 kW)
• Loftsventilatorer og udsugningsventilatorer
• Vaskemaskine tromlemotorer
• Små luftcirkulatorer og ventilationsudstyr
• Garageportåbnere
• Pool- og spa-pumpemotorer i det lavere effektområde

I disse miljøer har driftstemperaturerne en tendens til at holde sig under 70°C til 85°C, og vibrationsbelastningerne er moderate. Omgivelserne er typisk styret nok til, at et plastikkabinet giver tilstrækkelig beskyttelse mod fugt og mekanisk påvirkning.

Hvor der bruges CBB65-kondensatorer

CBB65 kondensatorer er specialbygget til kravene fra HVAC- og kølekompressormotorer. Deres vigtigste applikationsmiljøer inkluderer:

• Centrale klimakompressorenheder (splitsystemer, pakkeenheder)
• Varmepumpe kompressorer
• Kommercielle kølekompressorer
• Luftkølede kondenseringsenheder
• Kondensatorventilatormotorer i udendørs HVAC-enheder

I et udendørs HVAC-kompressorskab på en varm sommerdag kan de interne temperaturer nå op 55°C til 70°C omgivelsestemperatur med kompressormotorens overflade, der tilføjer yderligere lokaliseret varme. Kondensatoren monteret ved siden af den motor skal pålideligt overleve 85°C til 105°C kontinuerlig driftstemperatur - en specifikation, som CBB65 er klassificeret til, men de fleste standard CBB60-enheder er det ikke.

Termisk ydeevne og varmeafledning

Termisk styring er en af de mest teknisk betydningsfulde forskelle mellem disse to kondensatorfamilier, og det forklarer direkte valget af materialer.

Polypropylenfilmkondensatorer genererer varme internt på grund af dielektriske tab, især under kontinuerlig vekselstrøm. I en motordrevet applikation er kondensatoren til enhver tid aktiveret, mens motoren kører - det er ikke en kort start-impuls-komponent, men et kontinuerligt aktivt element i kørekredsløbet. Enhver varme, der ikke spredes effektivt, akkumuleres inde i kondensatorlegemet og accelererer dielektrisk nedbrydning.

Aluminium har en termisk ledningsevne på cirka 205 W/(m·K) , mens typisk ingeniørplast, der anvendes i CBB60-huse, varierer fra 0,1 til 0,5 W/(m·K). Det betyder, at metaldåsen i en CBB65-kondensator spreder varmen omkring 400 til 2000 gange mere effektivt gennem dens vægge end plastikhuset på en CBB60. Rent praktisk forbliver CBB65's kernetemperatur under belastning væsentligt lavere, end en CBB60'er ville være under den samme elektriske belastning, hvilket direkte forlænger levetiden og reducerer risikoen for termisk fejl.

Dette er grunden til, at CBB65-kondensatorer kan klassificeres til 105°C maksimal driftstemperatur i højkvalitetsversioner - metalkabinettet holder den indvendige filmtemperatur på et overlevelsesniveau, selv når den eksterne omgivelse er ekstrem. En CBB60-kondensator installeret i et udendørs kompressorkabinet, der kun er klassificeret til 85°C, kan teknisk set overleve ved stuetemperatur, men vil lide betydeligt reduceret levetid, når omgivende temperaturer skubber den mod loftet kontinuerligt gennem sommermånederne.

Sikkerhedsfunktioner og fejltilstande

Sikkerhedsdesignfilosofien for CBB60- og CBB65-kondensatorer adskiller sig mærkbart, hvilket igen afspejler deres respektive installationsmiljøer.

Selvhelbredende film i begge typer

Både CBB60 og CBB65 kondensatorer bruger metalliseret polypropylen film med selvhelbredende egenskaber. Når der opstår et lokalt dielektrisk nedbrud - en mikroskopisk punktering i filmen - fordamper den tynde metalelektrode på det sted øjeblikkeligt på grund af udladningsenergien, fjerner fejlen og genopretter isoleringen. Denne mekanisme gør det muligt for kondensatoren at overleve tusindvis af mindre fejlhændelser i løbet af dens levetid uden katastrofale fejl. Den selvhelbredende egenskab er en fælles styrke for alle filmkondensatorer i CBB-serien.

Trykaflastningsventil i CBB65

CBB65 kondensatorer er forseglet i en aluminiumsdåse med en indbygget trykaflastningsventil , normalt placeret i bunden af dåsen eller integreret i lågets forsegling. Hvis interne gasser ophobes på grund af langvarig overspænding eller termisk nedbrydning, åbner denne udluftning på en kontrolleret måde, hvilket frigiver tryk og forhindrer dåsen i at briste voldsomt. Resultatet er en relativt sikker "åben fejl"-tilstand snarere end en eksplosiv.

CBB60 plastkapslede kondensatorer mangler denne udluftning. Under alvorlig overbelastning kan en CBB60 svulme, revne dens hus eller i værste tilfælde briste med mere pludselig kraft, især hvis fyldharpiksen er utilstrækkelig eller ældes. Dette er en kendt fejltilstand i dårligt ventilerede pumpemotorhulrum, hvor udskiftning af kondensator er forsinket ud over en praktisk sikker levetid.

Afladningsmodstand

Mange CBB65-kondensatorer - især dem, der sælges på nordamerikanske HVAC-markeder - inkluderer en intern udluftningsmodstand (typisk 10 kΩ til 20 kΩ) ledning over terminalerne for at aflade restspænding, efter at enheden er afbrudt. Dette er en kritisk sikkerhedsfunktion for serviceteknikere, som kan håndtere kondensatoren kort efter, at systemet er blevet slukket. Restladning på en 440 VAC-kondensator på 40 µF kan være dødelig, hvis den ikke aflades. CBB60-kondensatorer inkluderer muligvis denne modstand, afhængigt af producenten og kvalitet.

Dual-Run kondensatorer: En CBB65-specifik funktion

En væsentlig produktkategori, der findes inden for CBB65-familien, men som ikke har nogen reel ækvivalent i CBB60, er dual-run kondensator (nogle gange mærket "dobbelt kondensator" eller "oval kondensator" på nordamerikanske markeder).

En dual-run CBB65-kondensator indeholder to uafhængige kondensatorelementer i en enkelt aluminiumsdåse, der deler en fælles terminal. De tre terminaler er typisk mærket HERM (hermetisk kompressor), FAN (kondensatorventilatormotor) og COM (fælles) . Dette konsoliderer, hvad der ellers ville være to separate kondensatorer i én enhed, hvilket sparer plads og omkostninger i HVAC-udstyr.

Almindelige dual-run kondensatorkonfigurationer inkluderer værdier som:

• 35 µF 5 µF / 440 VAC (mellem størrelse boligopdelt system)
• 45 µF 5 µF / 440 VAC (større boliger eller lettere erhverv)
• 55 µF 7,5 µF / 440 VAC (kompressor med højere kapacitet)
• 80 µF 10 µF / 370 VAC (tung kommerciel kompressorstart)

Denne dobbelte konfiguration er fysisk kun praktisk i et metaldåseformat, fordi to separate viklede filmelementer har brug for tilstrækkelig plads og termisk styring. Et hus i CBB60-stil af plastik vil ikke pålideligt understøtte denne konfiguration under højtemperaturkompressorforhold, hvilket er endnu en grund til, at CBB65-platformen forbliver dominerende inden for HVAC.

Certificeringsstandarder og overholdelse

Både CBB60 og CBB65 kondensatorer er underlagt den kinesiske nationale standard GB/T 3667 , som dækker AC-motorkondensatorer. De produktkategorier, de falder ind under inden for denne standard, afspejler dog deres forskellige krav. Ud over kinesiske standarder har kondensatorer, der sælges på globale markeder, yderligere certificeringer.

• CBB60 kondensatorer bærer typisk CE-mærkning for europæiske markeder og UL/CUL-certificering for Nordamerika, når det bruges til udskiftning af pumpe og blæsermotorer.
• CBB65 kondensatorer for det nordamerikanske HVAC-marked er underlagt UL 810 (Standard for kondensatorer) og skal overholde UL-listede krav til brug i anført HVAC-udstyr. Mange bærer også CSA- og RoHS-overensstemmelsesmærker.

Ved udskiftning af kondensatorer i udstyr, der oprindeligt var certificeret med en specifik kondensatortype, kan erstatning af en ikke-certificeret eller anden kategorikomponent teknisk ugyldiggøre udstyrets certificering og skabe ansvarsproblemer, især i kommercielle installationer, der er underlagt regelmæssig inspektion.

Sådan læser du markeringerne på hver kondensator

Både CBB60 og CBB65 kondensatorer udskriver deres nøglespecifikationer direkte på huset. Forståelse af disse markeringer tillader nøjagtigt udskiftningsvalg uden gætværk.

En typisk CBB60-kondensatoretiket kan læse:

CBB60 — 30 µF ± 5 % — 450 VAC — 50/60 Hz — 85°C

En typisk CBB65-kondensatoretiket kan læse:

CBB65A — 45 5 µF ± 5 % — 440 VAC — 50/60 Hz — 105°C — P2 (udladningsmodstandsklasse)

"A"-suffikset i CBB65A indikerer almindeligvis tilstedeværelsen af en intern afladningsmodstand. Den dobbelte kapacitansværdi (f.eks. 45 5 µF) identificerer den med det samme som en dobbeltkørselsenhed. Spændingsmærkningen på 440 VAC og temperaturmærkningen på 105°C bekræfter, at den er klassificeret til kompressorservice.

Ved udskiftning af begge kondensatorer, matchende alle tre nøgleparametre — Kapacitansværdi, spændingsmærkning og temperaturmærkning — er afgørende. Udskiftning med en lavere spænding eller lavere temperaturklassificering er aldrig acceptabel. En højere spænding eller højere temperaturklassificering er elektrisk sikker som en erstatning, selvom fysiske dimensioner også skal verificeres.

Levetidsforventninger og nedbrydningsmønstre

Kondensatorens levetid afhænger i høj grad af driftstemperatur, spændingsspænding og driftscyklus. Både CBB60 og CBB65 er metalliserede filmtyper, som generelt holder længere end elektrolytiske kondensatorer i AC-motordrift, men deres forventede levetid varierer på grund af deres anvendelsesforhold.

CBB60 levetid

Ved typisk pumpemotor- eller blæsermotorservice ved moderate omgivelsestemperaturer (under 40°C) kan en CBB60-kondensator af høj kvalitet opnå 30.000 til 50.000 driftstimer før der opstår betydelig kapacitansdrift. I sæsonbestemt udstyr (såsom en poolpumpe, der kører 8 timer om dagen i løbet af en 6-måneders sæson), svarer dette til omkring 10 til 17 års drift. I dårligt ventilerede kabinetter eller i nærheden af ​​varmekilder kan dette dog falde kraftigt - nogle enheder fejler inden for 3 til 5 år i højtemperaturpumpehuse.

CBB65 levetid

Til HVAC-kompressorservice er en CBB65-kondensator i konstruktion af god kvalitet typisk bedømt til 60.000 timer eller mere ved nominel temperatur. Imidlertid er HVAC-serviceforhold i den virkelige verden hårde for kondensatorer. Spændingsstød fra strømforsyningsnethændelser, gentagne hårde kompressorstarter og vedvarende drift ved omgivelsestemperaturer over 40°C kan reducere den effektive levetid til 8 til 15 år i boligapplikationer. Dette er grunden til, at HVAC-serviceteknikere i varmt klima ofte anbefaler proaktiv kondensatorudskiftning hvert 7. til 10. år, selv før der opstår synlige fejl.

Kapacitansdrift er den mest almindelige nedbrydningstilstand i begge typer. En kondensator, der har mistet mere end 10 % af sin nominelle kapacitans, kan få motoren til at trække højere strøm, køre varmere og lide under reduceret effektivitet – også selvom den ikke har fejlet direkte. Måling af kapacitans med en kapacitansmåler under rutinemæssig vedligeholdelse kan fange dette, før det forårsager en kompressorfejl.

Udskiftelighed: Kan du erstatte den ene med den anden?

Dette er et af de mest praktiske spørgsmål, der opstår i feltservice og udskiftningsscenarier.

Kort sagt: CBB65 kan erstatte CBB60 i de fleste applikationer, men CBB60 bør ikke erstatte CBB65 i kompressorapplikationer.

Hvis du har brug for en udskiftning til en pumpemotors CBB60-kondensator og en CBB65-enhed med matchende kapacitans, og en højere spændingsværdi er tilgængelig, vil den fungere elektrisk og kan faktisk udkonkurrere originalen i lang levetid på grund af dens bedre termiske egenskaber. Du bliver nødt til at adressere forskellen mellem terminaltype (skrueterminal vs. ledningsledning) med passende stik.

At gå den anden vej - at installere en CBB60-kondensator i en HVAC-kompressorapplikation - er ikke tilrådeligt af flere grunde:

• CBB60's temperaturklassificering (ofte 85°C) kan være utilstrækkelig til vedvarende kompressoromgivelsesforhold.
• Spændingsmærkningen (250 VAC fælles på CBB60) er inkompatibel med 370–440 VAC kompressorservice.
• Ledninger er ikke egnede til vibrationsmiljøet i en kompressorenhed uden yderligere trækaflastning.
• Ingen trykaflastningsventil betyder en mere farlig fejltilstand under termisk belastning.
• Fraværet af en dual-run konfiguration betyder, at der er behov for to separate enheder, hvor en CBB65 dual-run enhed typisk tjener.

Pris- og tilgængelighedsovervejelser

Fra et kommercielt indkøbsperspektiv optager CBB60- og CBB65-kondensatorer forskellige markedsniveauer.

CBB60 kondensatorer er højvolumen råvarekomponenter. En standard 20 µF / 450 VAC CBB60 fra en mid-tier producent koster ca $0,80 til $2,50 pr. enhed i mængdeordrer. De er bredt tilgængelige fra elektronikdistributører, leverandører af apparatdele og online markedspladser globalt.

CBB65-kondensatorer, især dual-run typer til HVAC-brug, kræver højere priser, hvilket afspejler deres mere komplekse konstruktion og materialer af højere kvalitet. A 45 5 µF / 440 VAC dual-run CBB65 typisk omkostninger $4 til $15 pr. enhed i detailhandlen, med mærkevarer fra større HVAC OEM-leverandører, som nogle gange når $20 til $30. Forfalskede og substandard CBB65-kondensatorer er et dokumenteret problem på markedet for HVAC-reservedele - enheder med aluminiumsdåser, men utilstrækkelig intern konstruktion, har forårsaget kompressorfejl ved hurtigt at drive ud af tolerancen eller svigte for tidligt under varme. Det anbefales at købe fra velrenommerede distributører og verificere UL-listemærker.
