Hvad bruges en CBB60-kondensator til? Applikationer og vejledning

Hvad bruges en CBB60-kondensator til?

A CBB60 kondensator er en vekselstrømsmotordrevet kondensator af filmtypen bruges primært til at starte og drive enfasede induktionsmotorer i vandpumper, dykpumper, vaskemaskiner, luftkompressorer og lignende motordrevne apparater. Det giver den faseforskydning, der er nødvendig for at generere et roterende magnetfelt inde i motoren, hvilket gør det muligt for den at starte under belastning og opretholde en jævn, effektiv drift under kontinuerlig brug. I modsætning til elektrolytiske startkondensatorer er CBB60 klassificeret til permanent forbindelse i kredsløbet og forbliver strømførende under hele motorens driftscyklus.

"CBB"-betegnelsen identificerer den som en metalliseret polypropylenfilmkondensator - en kinesisk standardklassificering. "60" refererer til den specifikke underkategori, der dækker motordrevne kondensatorer designet til AC-applikationer. Disse komponenter er bredt produceret efter IEC 60252 og GB/T 3667 standarder, og deres pålidelighed bestemmer direkte, om en pumpe eller motor starter ved første forsøg eller fejler for tidligt.

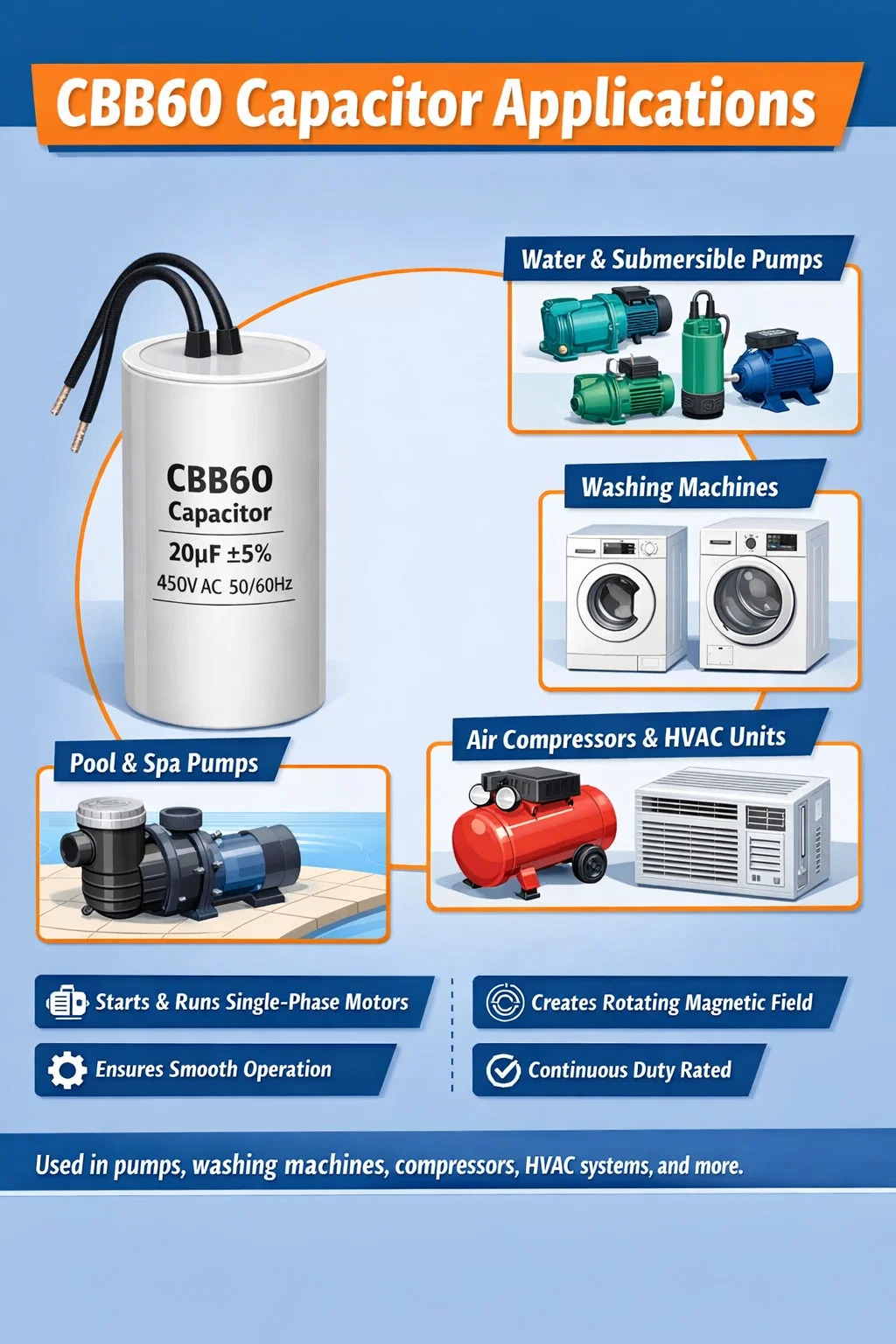

Kerneapplikationer af CBB60-kondensatorer

CBB60-kondensatoren optræder i et overraskende bredt udvalg af udstyr. Mens pumpeapplikationer dominerer markedet, gør komponentens evne til at håndtere kontinuerlig vekselspænding ved nominel frekvens den velegnet, hvor som helst en enfaset motor har brug for hjælp til at skabe en anden fase.

Vandpumper og dykpumper

Dette er den dominerende use case globalt. Vandpumper til beboelse lige fra 0,37 kW til 2,2 kW næsten universelt stole på en CBB60 køre kondensator. Havepumper, dyser med lavt brønd, dykbrønde og trykforstærkerpumper har alle brug for en kondensator for at opdele den enfasede forsyning i to effektive faser. Kapacitansværdier for pumpeapplikationer ligger typisk mellem 6 µF og 100 µF , med arbejdsspændinger på 250 VAC eller 450 VAC afhængig af forsyningsspænding og motordesign.

En fejlbehæftet CBB60 i et pumpekredsløb får motoren til at summe ved opstart, men ikke at rotere - den trækker en låst rotorstrøm (ofte 6-8 gange den nominelle kørestrøm) uden at rotere, hvilket kan overophedes og brænde viklingen inden for få sekunder, hvis den termiske beskyttelse ikke udløses i tide.

Vaskemaskiner

Vaskemaskiner af tromletype og top-loading bruger CBB60 kondensatorer på hovedvaskemotoren og ofte også på afløbspumpemotoren. Kapacitansværdier her er typisk 8 µF til 20 µF ved 450 VAC . En vaskemaskine, der starter, men ikke formår at agitere eller centrifugere ordentligt - på trods af at motoren laver en summende lyd - er et klassisk symptom på en forringet CBB60-kondensator, hvis kapacitans er faldet til under motorens minimumstærskel.

Luftkompressorer og VVS-udstyr

1-fasede luftkompressorer, der bruges i værksteder og bilservicepladser, kræver ofte CBB60-enheder med høj kapacitet — værdier af 50 µF til 100 µF er almindelige på 1,5 kW til 3 kW kompressormotorer. Nogle HVAC-blæsermotorer og små kompressorer i vinduesklimaanlæg bruger også driftskondensatorer i CBB60-stil, selvom det på nordamerikanske markeder er det ovale format af aluminiumsdåser mere udbredt, mens den cylindriske CBB60-form dominerer Asien og store dele af Europa.

Andre motordrevne husholdningsapparater

Pool- og spa-cirkulationspumper, kunstvandingspumper, kornbearbejdningsmotorer, små drejebænke og endda nogle kølekompressorer i kommercielle kølere gør brug af CBB60-kondensatorer. Enhver applikation, der kører en permanent split-kondensator (PSC) eller kondensator-start kondensator-run (CSCR) enfaset induktionsmotor kan potentielt bruge en CBB60 i køreposition.

Sådan fungerer en CBB60-kondensator i et motorkredsløb

Enfaset vekselstrøm i sig selv kan ikke skabe et roterende magnetfelt i en motorstator - den producerer kun et pulserende felt, der får rotoren til at vibrere, men ikke spinde. For at løse dette bruger motordesignere en driftskondensator forbundet i serie med en anden (hjælpe) vikling. Kondensatoren forskyder strømfasen i den vikling med cirka 90 elektriske grader i forhold til strømmen i hovedviklingen. Denne kunstige tofasede forsyning skaber det roterende magnetfelt, der producerer drejningsmoment og tillader motoren at selvstarte og køre kontinuerligt.

CBB60 forbliver permanent i kredsløbet - i modsætning til elektrolytiske startkondensatorer, som kobles ud via en centrifugalkontakt eller relæ, når motoren når omkring 75-80% af synkron hastighed. Dette betyder, at CBB60 skal håndtere kontinuerlig AC-spændingsspænding uden betydelig kapacitansdrift. Den metalliserede polypropylenfilmkonstruktion giver den denne egenskab: polypropylen har ekstremt lav dissipationsfaktor (tan δ ≤ 0,001 ved 1 kHz) , hvilket betyder stort set ingen energi spildes som varme inde i kondensatoren under drift.

En vigtig selvhelbredende egenskab adskiller metalliserede filmkondensatorer fra folietyper. Hvis en mikroskopisk defekt i den dielektriske film forårsager et lokalt sammenbrud, fordamper metalelektroden omkring fejlstedet og isolerer det i stedet for at skabe en kortslutning. Denne mekanisme gør det muligt for CBB60-kondensatorer at overleve lejlighedsvise spændingsspidser, der ville ødelægge et ikke-selvhelbredende design.

Nøglespecifikationer og klassificeringer forklaret

At læse en CBB60-kondensatormærkat korrekt er afgørende for at vælge den rigtige erstatning. Følgende tabel forklarer de almindelige parametre og deres typiske intervaller.

Spændingsværdi: 250 VAC vs 450 VAC

AC-spændingen er den parameter, der oftest misforstås. En 250 VAC klassificeret CBB60 er velegnet til motorer, der forsynes fra 220–240 VAC lysnettet, men klassificeringen skal tage højde for, at kondensatorspændingen i en kørende PSC-motor kan være højere end forsyningsspændingen. I nogle high-slip motordesigner når kondensatorterminalspændingen 1,1 til 1,5 gange forsyningsspændingen . Dette er grunden til, at pumpekondensatorer på 230 VAC-markeder ofte er specificeret til 450 VAC - hvilket giver en betydelig sikkerhedsmargin og forlænger levetiden dramatisk. Brug af en 250 VAC kondensator, hvor 450 VAC er specificeret, forkorter levetiden drastisk gennem accelereret dielektrisk ældning.

Kapacitansværdi og motortilpasning

Udskift altid med den samme kapacitansværdi som angivet på motorens typeskilt eller i servicemanualen. En underværdi reducerer startmomentet og kan forhindre motoren i at starte under belastning. En overværdi flytter strømfasen for langt, udligner viklingsstrømmene, øger varmen og forårsager potentielt at hjælpeviklingen overophedes. Afvigelser ud over ±10 % af den nominelle værdi anses generelt for at ligge uden for acceptable grænser for udskiftning af driftskondensatorer.

Fysisk konstruktion af en CBB60-kondensator

CBB60 har en karakteristisk cylindrisk form med en hvid eller grå plastikkasse, typisk lavet af et flammehæmmende polypropylenhus. Den indvendige vikling består af to metalliserede polypropylenfilmlag, der er viklet tæt sammen. Metalendehætter sprøjtes (Schoopage-processen) på enderne af det viklede element for at komme i kontakt med de metalliserede filmlag, og ledninger eller ledningsterminaler er fastgjort til disse endehætter.

Det viklede element er indkapslet i epoxyharpiks, inden det indsættes i plastkassen. Denne harpiksfyld tjener flere formål: den forhindrer fugtindtrængning, dæmper vibrationer, forbedrer varmeoverførslen fra elementet til kabinettet og holder viklingen mekanisk stabil under motorvibrationer.

Terminalkonfigurationer varierer efter marked og applikation:

• To ledningsledninger (mest almindeligt til pumpeapplikationer, direkte lodde- eller spadeforbindelse)
• Fire ledningsledninger (to pr. terminal, for nemmere seriekobling i multi-motor paneler)
• Skrueterminaler på tophætten (bruges i nogle italienske pumpemærker og kompressor-OEM'er)
• Faston / spade faner (6,3 mm faner, almindelige i vaskemaskiner)

Fysiske dimensioner er ikke standardiseret på tværs af producenter. A 20 µF / 450 VAC CBB60 kan have en kropsdiameter på 35 mm og en højde på 60 mm fra en producent og 40 mm × 70 mm fra en anden. Når du bestiller udskiftninger, skal du altid kontrollere, at de fysiske mål passer til det eksisterende motorbeslag eller monteringsclips.

CBB60 vs andre motorkondensatortyper

At forstå hvor CBB60 passer i forhold til andre almindelige motorkondensatortyper hjælper med at vælge den rigtige komponent og diagnosticere motorproblemer nøjagtigt.

CBB61 ligner fysisk CBB60 - begge bruger cylindriske plastikhuse - men CBB61 er konstrueret til ventilatorer og klimaanlæg indendørs motorer, der har lavere startmomentkrav. At erstatte en CBB61 med en kraftig pumpeapplikation kan forårsage for tidlig fejl, fordi CBB61-huset og terminalerne ikke er klassificeret til de højere kapacitansværdier og kontinuerlige strømbelastninger, der er typiske i pumpeservice. Den CBB60 cylindrisk kabinet er strukturelt mere robust og typisk IP44- eller IP54-klassificeret, hvilket gør den velegnet til fugtige pumperum og udendørs kabinetter.

Sådan fortæller du, om en CBB60-kondensator er defekt

Kondensatorfejl er en af de mest almindelige årsager til motorfejl, og CBB60-kondensatorer nedbrydes på forudsigelige måder. Genkendelse af fejltilstande fremskynder diagnosticering og forhindrer unødvendig motorudskiftning.

Symptom-baseret diagnose

• Motoren brummer, men vil ikke starte: Hovedviklingen aktiverer, men uden en tilstrækkelig faseforskudt strøm i hjælpeviklingen, kan rotoren ikke producere nok drejningsmoment til at overvinde statisk friktion. Dette er det mest almindelige symptom på fuldstændig kondensatorfejl (åbent kredsløb).
• Motor starter langsomt eller starter kun, hvis der gives et manuelt spin: Kapacitansen er faldet betydeligt (typisk mere end 20 % under den nominelle værdi), men har ikke fejlet fuldstændigt. Motoren kan køre, når den først er startet, men kan ikke selvstarte pålideligt.
• Motoren kører, men overophedes: En delvist kortsluttet kondensator leverer forkert faseskift, hvilket øger strømmen i hjælpeviklingen og forårsager unormal opvarmning. Motoren kan udløse sin termiske beskyttelse gentagne gange.
• Reduceret pumpeflow uden nogen åbenbar årsag: En forringet kondensator reducerer motorens effektivitet. Pumpen flytter stadig vand, men ved lavere tryk eller flowhastighed, mens energiforbruget forbliver det samme eller stiger.
• Udbulende eller revnet sag: Internt gastryk fra dielektrisk nedbrud får plastikhuset til at deformeres. Dette er en synlig ekstern indikator for katastrofal fiasko.

Test med en kapacitansmåler

Aflad kondensatoren først ved at kortslutte dens terminaler gennem en 10 kΩ modstand i mindst 5 sekunder - kortslut dem aldrig direkte, da den korte strømstigning kan beskadige den interne metallisering. Mål derefter kapacitansen med et digitalt multimeter indstillet til kapacitanstilstand eller en dedikeret LCR-måler. En læsning indeni ±5 % af den mærkede værdi indikerer, at kondensatoren er sund. Aflæsninger under 80 % af den nominelle kapacitans eller en åben kredsløbsaflæsning (vist som OL eller overbelastning på de fleste målere) bekræfter, at kondensatoren skal udskiftes.

Isolationsmodstandstestning med et megohmmeter ved 500 VDC bruges i professionelle servicemiljøer til at detektere dielektrisk nedbrydning på et tidligt stadium, før kapacitansdriften bliver alvorlig. En sund CBB60 bør vise isolationsmodstand et godt stykke over 1000 MΩ ; aflæsninger under 100 MΩ indikerer, at dielektriket har absorberet fugt eller begynder at svigte.

Årsager til CBB60-kondensatorfejl og hvordan man forhindrer dem

De fleste CBB60-fejl er ikke tilfældige - de skyldes specifikke drifts- eller installationsforhold, der kan identificeres og korrigeres for at forlænge levetiden. En velspecificeret og korrekt installeret kondensator kan holde 10 til 20 år i kontinuerlig pumpedrift. Enheder af dårlig kvalitet eller dem, der er udsat for ugunstige forhold, kan svigte inden for 2-3 år.

Overspænding og spændingsstigninger

Den førende årsag til for tidlig svigt. Netspændingsvariationer, koblingsstød og kapacitiv spændingsstigning i motorens hjælpevikling belaster alle dielektriske komponenter. Hver volt over den nominelle arbejdsspænding accelererer ældningen eksponentielt - en tommelfingerregel i filmkondensatorteknik er, at hver 10°C temperaturstigning eller hver 10% overspænding halverer nogenlunde levetiden . Angivelse af 450 VAC-kondensatorer til 230 VAC-pumpeapplikationer i stedet for 250 VAC giver meningsfuld beskyttelse mod overspændingshændelser.

For høj driftstemperatur

Kondensatorens interne temperatur kombinerer omgivelsestemperatur med selvopvarmning fra sine egne dielektriske tab og ført varme fra motoren. Kondensatorer monteret direkte mod motorrammen i dårligt ventilerede kabinetter kan opleve overgangstemperaturer 20–30°C over omgivelserne . Holdning af kondensatoren væk fra varmekilder, brug af et separat monteringsbeslag med luftstrøm eller valg af en højere temperaturklasse (85°C eller 105°C klassificeret) reducerer alle denne risiko.

Indtrængning af fugt og vand

Pumperum og udendørs installationer udsætter kondensatorer for høj luftfugtighed. Polypropylenfilm har naturligt lav fugtabsorption, men dårlig forsegling af kabinettet eller terminale kirtelområder gør det muligt for fugt at spore langs ledninger og ind i kroppen over tid. Kontroller altid, at IP-klassificeringen af ​​kondensatorhuset svarer til installationsmiljøet. IP44 er minimum for våde eller fugtige steder; IP54 eller IP55 er at foretrække til direkte udendørs brug eller sprøjtsikre installationer.

Motorens startfrekvens

Hver motorstart producerer en kort startstrømspids gennem kondensatoren. Applikationer med trykafbryderstyring, der tænder og slukker pumpen ofte - potentielt snesevis af gange i timen - stresser kondensatoren mere end dem, hvor motoren kører kontinuerligt. Hvis startfrekvensen overstiger motorproducentens nominelle driftscyklus, skal du overveje en kondensator med en højere nominel overspændingsstrøm eller reducere startfrekvensen gennem tryktankens dimensionering.

Valg af den rigtige CBB60-kondensator

Udskiftningsprocessen er ligetil, hvis den rigtige information indsamles først. Følg denne rækkefølge for at undgå bestillingsfejl.

1. Læs den defekte kondensators etiket: Registrer kapacitans (µF), nominel spænding (VAC) og frekvens (Hz). Hvis mærkaten er ulæselig, skal du kontrollere motorens typeskilt eller servicemanual for den specificerede driftskondensatorværdi.
2. Match eller overskrid spændingsmærkningen: Erstat aldrig en lavere spænding. Opgradering til en højere spændingsmærkning (f.eks. 450 VAC, der erstatter en 250 VAC i samme kapacitans) er sikkert og gavnligt.
3. Match kapacitans nøjagtigt inden for ±5 %: En motor specificeret til en 20 µF driftskondensator bør modtage en udskiftning mellem 19 µF og 21 µF. Undgå afvigelser ud over 10 %.
4. Bekræft fysiske dimensioner: Kontroller, at udskiftningen passer til monteringsbeslaget. Mål kropsdiameteren og afstanden mellem terminalerne, hvis du bestiller online.
5. Tjek terminaltypen: Ledningsledninger, Faston-tapper eller skrueterminaler skal matche den eksisterende motorledningskonfiguration.
6. Vælg kvalitet frem for laveste pris: Kondensatorer fra producenter, der udgiver tredjeparts testrapporter og overholder IEC 60252-1 eller GB/T 3667 standarder, leverer mere ensartet levetid end umærkede enheder uden sporbar kvalitetsdokumentation.

Når den oprindelige værdi er ukendt, og motorens typeskilt er gået tabt, kan der laves et groft skøn ud fra motorens nominelle effekt. Som hovedregel kræver enfasede induktionsmotorer ca 7–8 µF pr. kilowatt nominel output for en driftskondensator, selvom dette varierer betydeligt efter motordesign og polantal. Dette tal er kun et startestimat - korrekte værdier skal altid bekræftes med producentens data.

Sikkerhedsforanstaltninger ved håndtering af CBB60-kondensatorer

Filmkondensatorer, der bruges i motorapplikationer, lagrer betydelig energi. En 50 µF kondensator opladet til 450 V AC peak (ca. 636 V peak) lagrer over 10 joule energi — nok til at forårsage en alvorlig forbrænding eller hjertestop, hvis den udledes gennem den menneskelige krop. Standard sikkerhedspraksis omfatter:

• Afbryd og spær strømmen til motoren, før du rører ved kondensatoren.
• Vent mindst 60 sekunder efter strømafbrydelsen, før du nærmer dig terminalerne - motorens hjælpekredsløb kan bevare opladningen, efter at forsyningen er afbrudt.
• Afladning gennem en modstand (10 kΩ, 5 W eller højere nominel) holdt af isolerede prober, aldrig ved direkte kortslutning.
• Forsøg ikke at reparere eller åbne en defekt kondensator - indholdet (polypropylenfilm og epoxy) udgør ingen kemisk fare, men kabinettet kan være under internt tryk, hvis fejlen var katastrofal.
• Bortskaf defekte kondensatorer i henhold til lokale WEEE-bestemmelser (Waste Electrical and Electronic Equipment) – deponer ikke i jurisdiktioner, hvor elektronisk affaldssortering er påkrævet.

Ofte stillede spørgsmål om CBB60 kondensatorer

Kan jeg bruge en højere kapacitans CBB60 end specificeret for at få mere startmoment?

Nej. En driftskondensator, der er for stor, forårsager for stor strøm i hjælpeviklingen under normal drift, hvilket fører til overophedning og forkortet motorlevetid. Hvis der er behov for mere startmoment, er løsningen at tilføje en dedikeret startkondensator (elektrolytisk type) parallelt med driftskondensatoren, udkoblet af et relæ eller centrifugalkontakt. Overdimensioner ikke driftskondensatoren som en løsning.

Er en CBB60-kondensator polariseret?

Nej. CBB60 er en ikke-polariseret AC-kondensator. Dens terminaler er udskiftelige - der er ingen positiv eller negativ ledning. Dette er en grundlæggende forskel fra elektrolytiske kondensatorer, som er polariserede DC-komponenter og ville blive ødelagt med det samme, hvis de tilsluttes til AC.

Kan jeg bruge en CBB60 til at erstatte en CBB65?

Ikke pålideligt. CBB65 er specielt designet til aircondition- og kølekompressorapplikationer med et rundt aluminiumsdåsehus, der er klassificeret til højere omgivende temperaturer og forskellige mekaniske monteringskrav. Mens begge bruger metalliseret polypropylenfilm, er emballagen, den termiske ydeevne og vibrationsmodstanden forskellig. Brug af en CBB60 som en CBB65-erstatning i en HVAC-kompressor anbefales generelt ikke af motorproducenter.

Hvor længe skal en CBB60-kondensator holde?

En kvalitets CBB60 kondensator i en korrekt specificeret anvendelse holder typisk 10.000 til 15.000 timers driftstid , hvilket svarer til 10-20 år i boligpumpebrug på et par timer om dagen. Billigere enheder med tyndere filmdielektrikum eller metallisering af lavere kvalitet kan fejle om 3-5 år. Årlig kapacitansmåling under rutinemæssig vedligeholdelse hjælper med at identificere forringelse, før det forårsager en startfejl.

Hvad betyder "µF"-mærket på en CBB60-kondensator?

µF står for microfarads, enheden for elektrisk kapacitans. En mikrofarad svarer til en milliontedel af en farad. Kapacitansværdien trykt på kondensatoren (f.eks. 20 µF) skal svare til motorspecifikationen. Tallet bestemmer direkte, hvor meget faseskift kondensatoren producerer i hjælpeviklingen og kan ikke udskiftes med væsentligt forskellige værdier uden at påvirke motorens ydeevne.

Kan en enkelt CBB60-kondensator bruges til at starte og køre en motor?

Ja - det er præcis sådan en permanent split-capacitor (PSC) motor fungerer. Den enkelte CBB60-driftskondensator giver både startfaseskift og driftsfasekorrektion. Dette design er enkelt og pålideligt, og handler med lidt lavere startmoment (sammenlignet med et to-kondensator start/run design) for at eliminere startkontakten eller relæet. PSC-motorer med en enkelt CBB60-driftskondensator er standard i pumpe-, ventilator- og vaskemaskineapplikationer globalt.
