CBB60-kondensatorpolaritet: er den positiv eller negativ?

CBB60 kondensator Polaritet: Det direkte svar

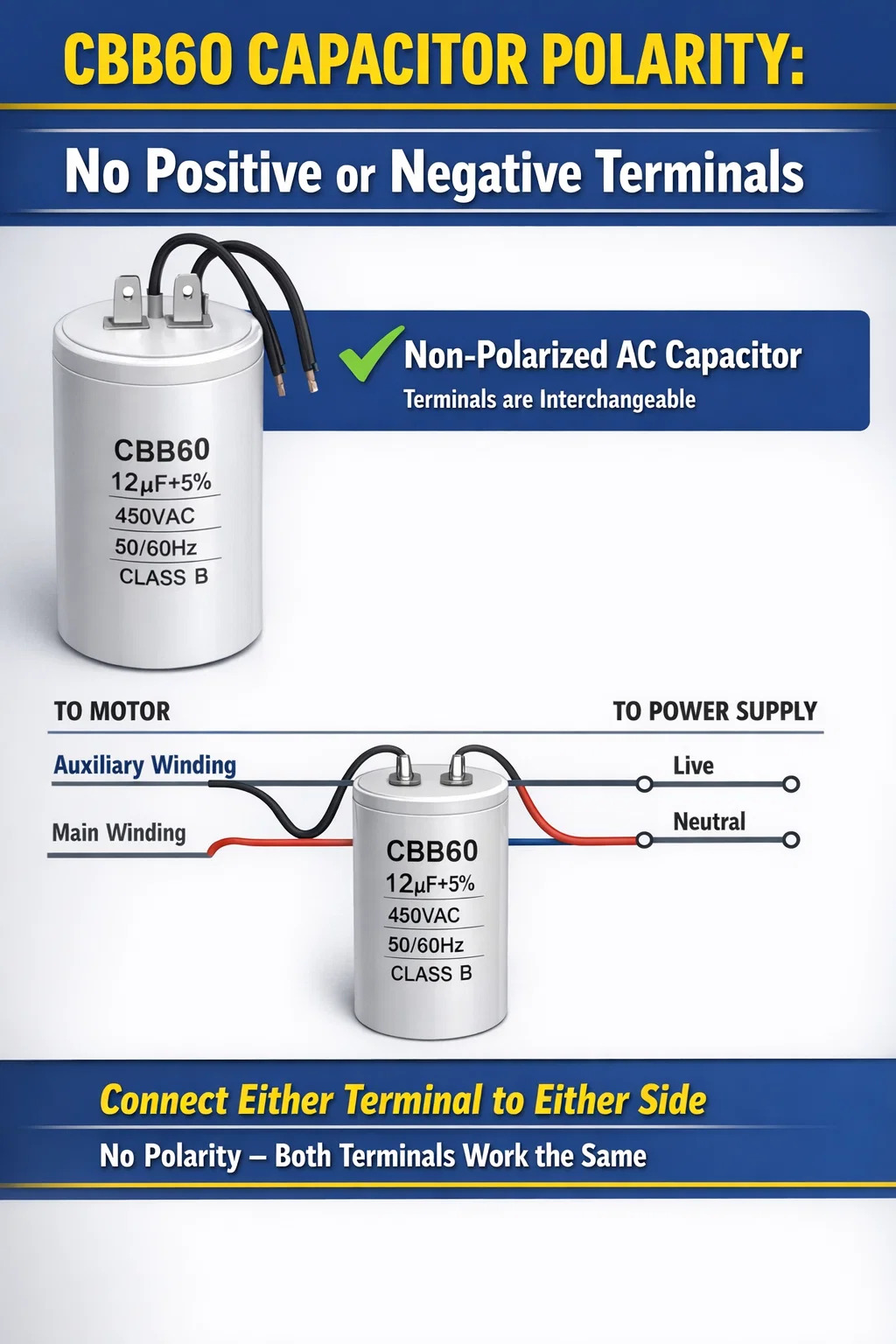

CBB60-kondensatoren er hverken positiv eller negativ . Det er en ikke-polariseret AC-kondensator, hvilket betyder, at den ikke har nogen udpeget positiv eller negativ terminal. Du kan tilslutte begge terminaler til begge sider af kredsløbet uden risiko for beskadigelse eller funktionsfejl. Dette er en af ​​de mest fundamentale egenskaber, der adskiller den fra elektrolytiske kondensatorer, som er strengt polariserede og vil svigte - eller endda eksplodere - hvis de tilsluttes forkert.

Mange mennesker, der søger efter polaritetsoplysninger om CBB60-kondensatorer, kommer fra en baggrund med at arbejde med DC-kredsløb, hvor elektrolytiske kondensatorer er almindelige. I de sammenhænge betyder polaritet enormt meget. Men CBB60 er designet specifikt til vekselstrømsmiljøer (AC), hvor strømretningen vender kontinuerligt - typisk 50 eller 60 gange i sekundet afhængigt af din lokale netfrekvens. I et sådant miljø ville en polariseret kondensator blive ødelagt næsten øjeblikkeligt. CBB60 håndterer dette problemfrit, fordi dens indre struktur er symmetrisk og ikke-polariseret.

Så hvis du ser to terminaler på en CBB60-kondensator og spekulerer på, hvad der er hvilken - stop med at bekymre dig. De er udskiftelige. Bare tilslut dem til dit kredsløb, og kondensatoren vil gøre sit arbejde.

Hvad er en CBB60-kondensator, og hvad bruges den til

CBB60 er en metaliseret polypropylenfilmkondensator designet til vekselstrømsmotorstart og -drift. Navnet "CBB" er en kinesisk standardbetegnelse, hvor "CB" refererer til kondensatortypen og "B60" refererer til den specifikke serie inden for denne klassifikation. Disse kondensatorer kaldes nogle gange også "motor-run-kondensatorer" eller "AC-filmkondensatorer", og de bruges i vid udstrækning over hele kloden i enfasede induktionsmotorer.

Du finder CBB60 kondensatorer i en bred vifte af hverdagsudstyr, herunder:

• Vandpumper og dykpumper, der bruges i boliger, landbrug og byggeri
• Luftkompressorer og klimaanlæg
• Vaskemaskiner (især ældre tromlemodeller)
• Elektriske ventilatorer og ventilationsudstyr
• Elværktøj, der bruger enfasede AC-induktionsmotorer
• Svømmebassinpumper og spaudstyr
• Landbrugsvandingsmotorer

Det typiske kapacitansområde for CBB60 kondensatorer løber fra 1 µF til 100 µF , med spændingsmærker, der normalt er 250VAC eller 450VAC. Nejgle højtydende modeller er vurderet til 500VAC. De hyppigst forekommende værdier i vandpumpeapplikationer er mellem 8 µF og 30 µF. For vaskemaskinemotorer er 6 µF til 16 µF almindeligt. Kondensatorlegemet er typisk cylindrisk med to eller fire ledninger, der strækker sig fra den ene ende, indkapslet i en plastikskal, der giver isolering og miljøbeskyttelse.

Den indvendige konstruktion bruger en tynd film af polypropylen som det dielektriske materiale, med aluminium metallisering aflejret direkte på filmen. Dette design giver kondensatoren sin selvhelbredende egenskab - hvis en lille del af dielektrikumet punkteres af en spændingsspids, fordamper den lokale metallisering og reparerer effektivt fejlen, hvilket forlænger kondensatorens levetid betydeligt sammenlignet med ældre papir- eller foliedesigns.

Hvorfor CBB60-kondensatorer ikke har nogen positiv eller negativ terminal

For at forstå, hvorfor polaritet er irrelevant for en CBB60-kondensator, hjælper det at forstå kondensatorernes grundlæggende fysik, og hvordan vekselstrøm opfører sig anderledes end jævnstrøm.

Hvordan AC-strøm ændrer alt

I et DC-kredsløb løber strømmen kun i én retning. En polariseret kondensator som en elektrolytikum har et oxidlag på den ene plade, der kun fungerer som et dielektrikum, når den korrekte terminal er forbundet til den positive spænding. Hvis du vender polariteten om, nedbrydes oxidlaget, gas opbygges inde i kondensatoren, og katastrofale fejl følger - nogle gange voldsomt.

Vekselstrøm vender retningen ved netfrekvensen. I et 50 Hz system fuldfører strømmen 50 hele cyklusser i sekundet, hvilket betyder, at den vender retningen 100 gange i sekundet. I et 60 Hz-system vender det 120 gange i sekundet. En kondensator i dette miljø skal være i stand til at oplade og aflade i begge retninger med samme effektivitet. Det er præcis, hvad polypropylenfilm-dielektrikken i en CBB60 giver - den oplader og aflades symmetrisk, uanset hvilken terminal der har det højeste potentiale på et givet tidspunkt.

Filmens dielektriske rolle

Polypropylen er en ikke-polær polymer. I modsætning til aluminiumoxid (brugt i elektrolytiske kondensatorer) er polypropylen ikke afhængig af retningen af ​​det elektriske felt for at bevare dets dielektriske egenskaber. Filmen fungerer identisk, uanset om det elektriske felt peger fra venstre mod højre eller fra højre mod venstre. Denne materialeegenskab er det, der gør CBB60 fuldt symmetrisk og ikke-polariseret på det fysiske og kemiske niveau.

De to elektroder i en CBB60 er kemisk identiske - begge er aluminiummetalliseringslag på polypropylenfilm. Der er intet oxidlag, ingen asymmetri og ingen foretrukken retning. Dette er en grundlæggende forskel fra elektrolytiske kondensatorer, og det er grunden til, at du aldrig vil finde et " " eller "−" mærke på en CBB60 kondensator krop.

Læsning af markeringerne på en CBB60-kondensator

Da CBB60-kondensatoren ikke har nogen polaritetsmarkeringer, er det stadig vigtigt at forstå, hvad de trykte etiketter betyder for korrekt anvendelse. Her er en oversigt over de typiske markeringer, du vil støde på:

Bemærk, at ingen af disse markeringer indikerer positive eller negative terminaler - fordi der ikke er nogen. De to ledninger på kondensatoren er fuldstændigt udskiftelige til alle praktiske formål. Om du tilslutter den venstre eller den højre ledning til motorens startvikling gør ingen forskel elektrisk.

Det afgørende er at matche kapacitansværdi og spændingsværdi til de originale specifikationer for din motor eller dit apparat. Brug af en kondensator med den forkerte kapacitans - selv med så lidt som 20% - kan få motoren til at køre ineffektivt, overophedes eller ikke starte. Udskift altid en CBB60 med en med identisk eller meget tæt kapacitans og samme eller højere nominelle spænding.

Sådan tilsluttes en CBB60-kondensator korrekt

Da polaritet ikke er et problem, fokuserer ledningerne til en CBB60-kondensator udelukkende på at forbinde den til de rigtige punkter i motorkredsløbet. Sådan fungerer det i en typisk enfaset induktionsmotorapplikation:

Grundlæggende tilslutning i en enfaset motor

En standard enfaset induktionsmotor har to sæt viklinger: en hovedvikling og en hjælpe- (start)vikling. CBB60-kondensatoren er forbundet i serie med hjælpeviklingen. Dette skaber et faseskift mellem strømmen i de to viklinger, hvilket frembringer et roterende magnetfelt, der tillader motoren at starte og køre.

Den typiske ledningsrækkefølge er:

1. Tilslut den ene terminal på CBB60 til den ekstra viklingsterminal på motoren
2. Tilslut den anden terminal på CBB60 til den strømførende (linje) terminal på strømforsyningen
3. Hovedviklingen forbinder direkte over strømforsyningen (strømførende og neutral)
4. Begge viklinger deler den neutrale forbindelse

Fordi de to terminaler på CBB60 er udskiftelige, er det lige meget, hvilken terminal du sætter på viklingen, og hvilken du sætter på forsyningsledningen. Kredsløbsadfærden er identisk begge veje.

Fire-lead CBB60 kondensatorer

Nogle CBB60-kondensatorer kommer med fire ledninger i stedet for to. Dette betyder ikke, at de er polariserede - det betyder blot, at kondensatoren har to interne sektioner, der kan forbindes parallelt (for fuld kapacitans) eller i serie (for reduceret kapacitans og højere effektiv spændingsværdi). Denne konfiguration bruges nogle gange til at tillade fleksibilitet i motortilpasning uden at lagre flere kondensatorværdier. I de fleste udskiftningsscenarier vil du forbinde de fire ledninger som to par for at opnå parallel drift og den fulde nominelle kapacitans.

Kontroller altid ledningsdiagrammet trykt på motoren eller i servicemanualen, når du har at gøre med kondensatorer med fire afledninger. Konfigurationen kan påvirke motorens ydeevne betydeligt.

Sikkerhedsforanstaltninger ved ledningsføring

Selvom polaritet ikke er et problem, er sikkerhed det absolut. Følg disse forholdsregler, når du arbejder med CBB60-kondensatorer:

• Aflad kondensatoren før håndtering — selv efter at strømmen er fjernet, kan en CBB60 holde på en farlig opladning i en længere periode. Kortslut terminalerne kort med en isoleret modstand (omkring 10 kΩ, 10 W), før du rører ved dem
• Afbryd altid strømmen ved afbryderen, før du åbner et motorhus eller samledåse
• Brug isoleret værktøj og bær fodtøj med gummisåler
• Bekræft, at udskiftningskondensatorens spænding svarer til eller overstiger den originale specifikation - installer aldrig en undervurderet kondensator
• Undersøg ledningsisoleringen på ledningerne for revner eller varmeskader, før du foretager tilslutninger

Sammenligning af CBB60-kondensatorer med polariserede elektrolytiske kondensatorer

En almindelig kilde til forvirring er forskellen mellem CBB60 filmkondensatorer og elektrolytiske kondensatorer. Forståelse af skelnen forhindrer klart dyre fejl, når du skal vælge erstatninger eller diagnosticere fejl.

En praktisk konsekvens af denne tabel: Forsøg aldrig at erstatte en elektrolytisk kondensator med en CBB60 i et motorkredsløb . Selv hvis du finder en elektrolytisk kondensator med samme kapacitansværdi, vil dens manglende evne til at håndtere omvendt polaritet ved AC-frekvenser få den til at svigte inden for sekunder efter drift. Fejlen kan være eksplosiv og farlig.

Sådan fortæller du, om en CBB60-kondensator er defekt

CBB60 kondensatorer nedbrydes over tid, især i højtemperaturmiljøer. Når en CBB60 fejler, viser den motor, den betjener, typisk klare symptomer. At kende disse symptomer giver dig mulighed for at diagnosticere problemet hurtigt i stedet for at udskifte hele motoren unødigt.

Almindelige symptomer på en defekt CBB60-kondensator

• Motoren brummer, men starter ikke - dette er det mest klassiske tegn. Hovedviklingen aktiverer og skaber en brummen, men uden den faseforskudte strøm fra kondensatoren er der intet roterende felt, og motoren forbliver stationær
• Motoren starter, hvis den drejes manuelt, men kan ikke selvstarte - en delvist nedbrudt kondensator kan stadig give tilstrækkelig faseforskydning, når først rotoren bevæger sig, men ikke nok til at overvinde den indledende inerti
• Motoren kører langsommere end normalt eller trækker mere strøm end den nominelle
• Motoren overophedes under normale belastningsforhold
• Synlig fysisk skade på kondensatorlegemet - udbuling, revner, brændemærker eller olielækage fra kabinettet
• En brændende lugt kommer fra motorhuset

Test af en CBB60-kondensator med et multimeter

Du kan udføre en grundlæggende kontrol ved hjælp af et digitalt multimeter med en kapacitansmålingsfunktion. Efter sikker afladning af kondensatoren skal du forbinde proberne til de to terminaler - fordi der ikke er nogen polaritet, er det lige meget, hvilken sonde der rører hvilken terminal. Måleren skal vise en kapacitansværdi tæt på den nominelle værdi trykt på kroppen.

En sund CBB60 vil typisk måle indenfor ±10% af dens nominelle kapacitans . For eksempel skal en 20 µF kondensator læse mellem 18 µF og 22 µF. En aflæsning væsentligt under den nominelle værdi - såsom 8 µF på en 20 µF kondensator - indikerer, at dielektrikumet er forringet, og at kondensatoren bør udskiftes. En aflæsning af nul eller åbent kredsløb betyder, at kondensatoren er fejlet fuldstændigt.

Nogle simplere multimetre har kun modstandsmåling. I så fald er en grov test at indstille måleren til et højt modstandsområde (såsom 2 MΩ) og kort berøre proberne til kondensatorterminalerne. En fungerende kondensator vil vise en kortvarig lav aflæsning, mens den oplades fra målerens interne batteri, derefter vil aflæsningen stige mod det uendelige, efterhånden som kondensatoren holder opladningen. Hvis måleren viser nul (kortslutning) eller forbliver på maksimum fra begyndelsen (åbent kredsløb), er kondensatoren svigtet.

Når visuel inspektion er nok

I mange tilfælde behøver du slet ikke en måler. Hvis CBB60-kondensatorhuset viser noget af følgende, skal du straks udskifte det uden yderligere test:

• Den cylindriske skal er hævet eller svulmende på et hvilket som helst tidspunkt
• Der er en revne eller sprække i plastikhuset
• Der er svidningsmærker, smeltede områder eller mørkfarvning af huset
• Der er synlige olieagtige rester på eller omkring kroppen (som indikerer, at dielektrisk olie er lækket)
• En eller flere af ledningsledningerne er skilt fra kroppen eller viser korrosion ved indgangspunktet

Valg af den rigtige CBB60-kondensator

Når du køber en erstatning CBB60-kondensator, er tre parametre vigtige over alt andet: Kapacitansværdi, spændingsværdi og terminalkonfiguration. At få nogen af ​​disse forkerte kan få motoren til at underpræstere, overophedes eller hurtigt svigte igen.

Matchende kapacitans præcist

Kapacitansværdien bestemmer, hvor meget faseforskydning kondensatoren indfører mellem hoved- og hjælpeviklingen. Motorproducenten har beregnet denne værdi for optimalt startmoment og køreeffektivitet. At afvige væsentligt fra denne værdi - med mere end omkring 10% - vil forårsage målbare problemer:

• For lav kapacitans: reduceret startmoment, motoren kan ikke starte under belastning, højere kørestrøm, overophedning
• For høj kapacitans: for høj strøm gennem hjælpeviklingen, overophedning af både vikling og kondensator, reduceret motorlevetid

Køb altid en erstatning med nøjagtig samme kapacitansklassificering som originalen. Hvis den oprindelige værdi er uklar, fordi mærkaten er blevet beskadiget, skal du kontrollere motorens typeskilt eller tekniske dokumentation for den angivne kondensatorværdi.

Spændingsværdi: Match eller Overskrid

Spændingsværdien for udskiftningen skal være lig med eller højere end originalen. Hvis originalen blev vurderet til 250VAC, kan du bruge en 250VAC eller 450VAC erstatning - men ikke en 150VAC kondensator. Installation af en undervurderet kondensator er en brandfare og vil føre til hurtig fejl. Brug af en højere klassificeret kondensator er helt sikkert og nogle gange gavnligt i krævende applikationer, hvor spændingsspidser er almindelige.

Fysisk størrelse og montering

CBB60 kondensatorer kommer i standard cylindriske størrelser, hvor diameteren og længden afhænger af kapacitansen og spændingen. En højere kapacitans eller spænding betyder generelt en større krop. Ved udskiftning i et tæt motorhus skal du bekræfte, at de fysiske dimensioner af udskiftningen passer til den tilgængelige plads. Ledningslængden og -diameteren skal også være kompatible med de eksisterende ledningsforbindelser.

Kvalitet og certificering har betydning

Markedet for CBB60 kondensatorer omfatter produkter af meget varierende kvalitet. Substandard kondensatorer kan have faktiske kapacitansværdier langt fra den angivne rating, lavere gennembrudsspændinger end markeret og væsentligt kortere levetid. Når du køber erstatninger, skal du kigge efter kondensatorer, der bærer anerkendte sikkerhedscertificeringer, såsom CQC (China Quality Certification), TÜV, VDE eller UL. Disse certificeringer indikerer, at kondensatoren er uafhængigt testet og opfylder etablerede sikkerheds- og ydeevnestandarder.

Praktiske tips til at arbejde med CBB60-kondensatorer

Ud over de grundlæggende spørgsmål om polaritet og udskiftning er der flere praktiske punkter, der er værd at vide, hvis du regelmæssigt arbejder med motorer, pumper eller apparater, der bruger CBB60-kondensatorer.

Hav en reservedel ved hånden til kritisk udstyr

For udstyr som kunstvandingspumper, sumppumper eller klimaanlæg, hvor nedetid forårsager betydelige problemer, er det en praktisk investering at beholde en ekstra CBB60-kondensator med den korrekte klassificering. Disse kondensatorer er billige - typisk mellem $2 og $15 afhængigt af kapacitans og rating - og en defekt kondensator er en af ​​de mest almindelige årsager til, at enfasede motorer holder op med at fungere. At have den rigtige reserve på hylden betyder en 10-minutters reparation i stedet for en flere dages ventetid på levering af dele.

Temperaturen påvirker kondensatorens levetid

Varme er hovedfjenden af CBB60 kondensatorer. De fleste er normeret til drift op til 70°C, med nogle højspecifikke modeller vurderet til 85°C. At betjene en kondensator kontinuerligt nær dens maksimale temperaturværdi forkorter dens levetid dramatisk. For motorer, der er installeret i dårligt ventilerede kabinetter eller i varmt klima, bør du overveje at bruge en kondensator, der er klassificeret til en højere temperatur end det krævede minimum. At sikre tilstrækkelig ventilation omkring motorhuset hjælper også med at forlænge kondensatorens levetid betydeligt.

Fugt og miljøbeskyttelse

I udendørs applikationer eller fugtige miljøer - almindeligt for kunstvandingspumper og pooludstyr - kan ledningerne til en CBB60-kondensator korrodere over tid, hvis de udsættes for fugt. Forbindelserne mellem ledningerne og motorklemmerne er særligt sårbare. Når du udskifter en kondensator i sådanne miljøer, skal du bruge vandtætte konnektorer eller omslutte forbindelser med selvsammensmeltende tape for at forhindre indtrængning af fugt. Efterse forbindelserne mindst én gang pr. sæson under forhold med høj luftfugtighed.

Kør ikke en motor uden dens kondensator

Nogle teknikere, når de diagnosticerer en motor, der ikke vil starte, afbryder midlertidigt kondensatoren for at kontrollere, om motorviklingerne er funktionelle. Mens motoren kan rotere, hvis den startes manuelt, kan kørsel på denne måde - selv kortvarigt - beskadige hjælpeviklingerne. Hav altid den korrekte kondensator i kredsløbet, før der tilføres vedvarende strøm til motoren. Korte diagnostiske test på nogle få sekunder er generelt tolerable, men kører ikke motoren ubelastet og uden en kondensator i længere tid.
