Kan jeg erstatte CBB60 med CBB65?

Kan jeg erstatte CBB60 med CBB65? Det direkte svar

Det korte svar er: i de fleste tilfælde nej - du bør ikke direkte erstatte en CBB60 kondensator med en CBB65 uden omhyggeligt at verificere specifikationerne for din applikation. Selvom begge er AC-motordrevne kondensatorer, der deler den samme grundlæggende funktion med at forbedre motoreffektiviteten og effektfaktoren, adskiller de sig væsentligt i fysisk konstruktion, husdesign, spændingsklassificeringer og tilsigtede installationsmiljøer. At bytte den ene med den anden uden at forstå disse forskelle kan føre til udstyrsfejl, for tidlig kondensatorfejl eller endda en sikkerhedsrisiko.

Når det er sagt, er der specifikke scenarier, hvor en CBB65 kan bruges som en funktionel erstatning for en CBB60, forudsat at kapacitansværdien, spændingsværdien og terminalkonfigurationen er kompatible. Denne artikel gennemgår alt, hvad du behøver at vide, før du foretager det bytte.

Hvad er en CBB60-kondensator?

A CBB60 kondensator er en cylindrisk, filmtype AC-motordrevet kondensator anbragt i et plastikhus. Den er fremstillet i overensstemmelse med den kinesiske nationale standard GB/T 3667 og er meget udbredt i enfasede induktionsmotorer til applikationer som vandpumper, vaskemaskiner, elværktøj og små kompressorer. Præfikset "CBB" angiver, at det er en metalliseret polypropylenfilmkondensator, mens "60" refererer til den specifikke produktserie designet til motordrift.

Nøglekarakteristika for CBB60 inkluderer:

• Cylindrisk form med en ydre skal af plast (typisk polypropylen).
• Fælles kapacitansområde: 1 µF til 100 µF
• Nejminel spænding: typisk 250VAC eller 450VAC
• Driftstemperaturområde: -40°C til 70°C (standard)
• Lednings- eller spadeterminalforbindelser
• Ikke specielt designet til udendørs eller olie-nedsænkede miljøer

CBB60 er en af de mest almindeligt anvendte motorkondensatorer globalt, især i pumpemotorer og små husholdningsapparater. Dens plastikhus gør den let og omkostningseffektiv, men den begrænser også dens modstandsdygtighed over for fugt, olie og høje omgivelsestemperaturer sammenlignet med metalhuse.

Hvad er en CBB65 kondensator ?

A CBB65 kondensator er også en metalliseret polypropylenfilm AC-motordrevet kondensator, men den har et rundt aluminium (metal) beholderhus i stedet for en plastikskal. Dette design gør den væsentligt mere robust og velegnet til barske miljøer. CBB65 er standardkondensatortypen, der bruges i klimakompressorer, HVAC-systemer og køleudstyr — applikationer, hvor den omgivende temperatur, fugtighed og vibrationsniveauer er meget højere end i typiske husholdningsmotorapplikationer.

Nøglekarakteristika for CBB65 inkluderer:

• Rundt aluminiummetalbeholderhus (oliefyldt eller tør film)
• Fælles kapacitansområde: 5 µF til 60 µF (enkelt) eller dobbeltsektionskonfigurationer
• Nejminel spænding: typisk 370VAC eller 440VAC
• Driftstemperatur: op til 85°C eller 105°C i højtemperaturklassificerede versioner
• Spade (hurtigforbindelse) terminaler øverst
• Designet til kontinuerlig drift i lukkede eller højvarme miljøer

Aluminiumshuset på CBB65 giver også bedre selvhelbredelse og varmeafledning sammenlignet med den plastikkapslede CBB60. Dette gør det til det foretrukne valg, uanset hvor kondensatoren er monteret inde i en forseglet enhed - som et kompressorhus - hvor driftstemperaturer rutinemæssigt overstiger, hvad en CBB60 plastikhus sikkert kan tolerere.

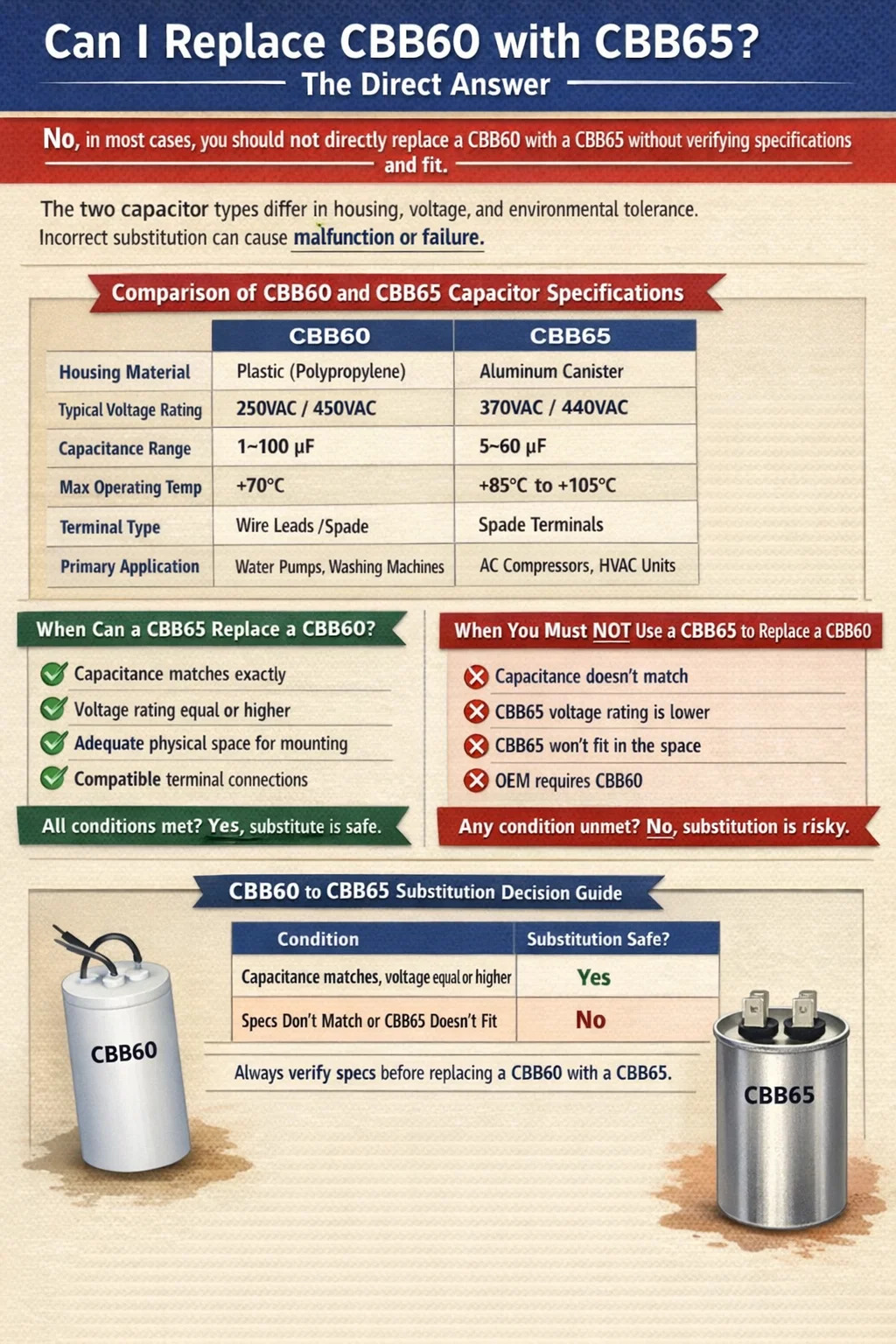

CBB60 vs CBB65: Side-by-Side specifikationssammenligning

Det er vigtigt at forstå de tekniske forskelle mellem disse to kondensatortyper, før du forsøger at udskifte dem. Tabellen nedenfor skitserer de vigtigste specifikationsforskelle:

Nøgleårsager til, at CBB60 og CBB65 ikke er frit udskiftelige

Forskellige boliger og fysiske dimensioner

Den mest tydelige forskel er den fysiske form. CBB60 har en høj, slank cylindrisk krop lavet af plastik, mens CBB65 har en squat, bred aluminiumsbeholderform. Disse to former deler ikke de samme monteringsbeslag eller skabsfodspor. Hvis du udskifter en komponent i et pumpemotorhus designet omkring CBB60's profil, vil en CBB65-beholder fysisk ikke passe i det samme rum uden modifikation. At tvinge en inkompatibel formfaktor ind i et tæt motorrum skaber mekanisk belastning og potentiel skade på omgivende komponenter.

Spændingsklassificeringsforskelle kan forårsage fejl

CBB60-kondensatorer kommer normalt ind 250VAC og 450VAC versioner, mens CBB65 enheder typisk er vurderet til 370VAC eller 440VAC . Hvis du bruger en 250VAC CBB60 i et 220V-motorkredsløb og forsøger at erstatte en 370VAC CBB65, vil spændingsmærkemismatchet i den anden retning - ved at bruge en lavere klassificeret CBB60 i et kredsløb, der har brug for en 370VAC normeret del - resultere i for tidligt dielektrisk nedbrud, udbuling med kapacivioler, og nogle gange konsekvens, med eventuel konsekvens. Match eller overskrid altid den originale spændingsmærkning, når du udskifter kondensatorer.

Temperaturtolerance er en bekymring i den virkelige verden

En standard CBB60-kondensator er normeret til at fungere ved maksimalt 70°C . Dette er helt fint for en pumpemotor i et godt ventileret miljø. Men hvis du forsøger at bruge en CBB60 inde i en aircondition-kompressor - som er det oprindelige miljø i CBB65 - kan omgivelsestemperaturerne i nærheden af ​​kompressoren rutinemæssigt nå eller overstige 80-90°C. Under disse forhold vil en CBB60's plastikhus blive blødgjort, den indvendige film kan nedbrydes hurtigere, og komponentens levetid vil falde dramatisk. CBB65's aluminiumshus og højere vurderede dielektriske materiale er specielt udviklet til at håndtere denne kontinuerlige varmeeksponering.

Terminal- og ledningskompatibilitet

CBB60-kondensatorer bruger ofte ledningsledninger - blottede eller isolerede ledninger, der forlader bunden eller toppen - mens CBB65-kondensatorer universelt bruger spade- (flag) terminaler i toppen af beholderen. Hvis det eksisterende ledningsnet i din motor har ledningsstik designet til en CBB60, kræver tilslutning til en CBB65's spadeterminaler yderligere stik eller omledning. I professionelle reparationssammenhænge er dette overskueligt, men i et scenarie med hurtig feltudskiftning skaber uoverensstemmende terminaler løse forbindelser, der kan bue, overophedes eller forårsage periodiske fejl.

Hvornår kan en CBB65 erstatte en CBB60?

På trods af de ovenfor skitserede forskelle er der legitime omstændigheder, hvor en CBB65 sikkert kan tjene som en erstatning for en CBB60. Disse betingelser skal alle være opfyldt samtidigt:

• Matchende kapacitansværdi: µF-klassificeringen af CBB65 skal være den samme som den CBB60, der udskiftes. En motor specificeret til en 20 µF driftskondensator kan ikke køre sikkert på en 25 µF eller 15 µF enhed uden at ombygge motorkredsløbet.
• Lige eller højere spændingsværdi: Hvis den originale CBB60 blev vurderet til 450VAC, skal du bruge en CBB65, der også er klassificeret til 450VAC eller højere. Du kan ikke bruge en 370VAC CBB65 til at erstatte en 450VAC CBB60.
• Fysisk plads og monteringsplads: Der skal være tilstrækkelig plads i motorkabinettet til CBB65-beholderens bredere, kortere profil, og passende beslag eller hardware skal være tilgængelige for at sikre den korrekt.
• Terminalkompatibilitet eller tilpasningsbar ledning: Spadestik eller adaptere skal være tilgængelige for at forbinde CBB65 til de eksisterende ledninger i motorkredsløbet.
• Acceptabel frekvensvurdering: Begge typer er designet til 50/60 Hz systemer. Bekræft, at motorfrekvensen matcher kondensatorens specifikation.

Hvis alle fem ovenstående betingelser er opfyldt, er en CBB65 elektrisk kompatibel med en CBB60-applikation. Faktisk, fordi CBB65 har et mere robust hus og højere termisk tolerance, kan det betragtes som en opgradering med hensyn til holdbarhed — især hvis motoren kører i varme eller fugtige omgivelser. Nejgle reparationsteknikere bruger rutinemæssigt CBB65-enheder til at erstatte CBB60-kondensatorer i udendørs pumpeinstallationer, netop på grund af den bedre miljømæssige tætning af aluminiumshuset.

Når du ikke må bruge en CBB65 til at udskifte en CBB60

Der er lige så klare situationer, hvor substitutionen aldrig bør forsøges, uanset tilgængelige løsninger:

• Den påkrævede kapacitansværdi er ikke tilgængelig i CBB65: CBB65-enheder spænder typisk fra 5 µF til 60 µF. Hvis din CBB60-applikation kræver en 1 µF, 2 µF eller 80 µF kondensator, findes der ingen tilsvarende CBB65 på markedet for disse værdier.
• Pladsbegrænsninger gør fysisk pasform umulig: I kompakte motorhuse - såsom dem inde i vaskemaskinens tromler eller dykpumpehuse - er der ikke plads til CBB65'erens bredere diameter.
• Fabrikanten af det originale udstyr specificerer CBB60 til garanti- eller certificeringsformål: Udskiftning af en certificeret komponent med en ikke-specificeret type kan annullere garantier, fejle sikkerhedsinspektioner eller overtræde produktoverholdelseskrav i regulerede industrier.
• Spændingsværdien for tilgængelige CBB65-enheder er lavere end påkrævet: Nedgrader aldrig spændingen for en driftskondensator. Dette garanterer for tidlig fejl og mulig fare.

Praktisk vejledning: Sådan kontrollerer du kompatibilitet, før du udskifter

Før du udskifter en CBB60-kondensator med en CBB65, skal du udføre følgende verifikationstrin:

1. Læs etiketten på den originale CBB60-kondensator. Bemærk kapacitansen (i µF), nominel spænding (VAC), frekvens (Hz) og eventuelle temperaturklassemærker.
2. Identificer den CBB65-enhed, du planlægger at bruge. Bekræft, at den matcher kapacitansen nøjagtigt og opfylder eller overstiger den nominelle spænding.
3. Mål det tilgængelige fysiske rum i motorhuset ved hjælp af calipre. Sammenlign diameteren og højden af ​​CBB65 med det tilgængelige hulrum.
4. Kontroller terminaltype og ledninger. Bestem, om du har brug for spade-til-ledning-adaptere, og om disse adaptere er klassificeret til kredsløbets strøm og spænding.
5. Kontroller motorens driftsmiljø. Hvis motoren kører over 70°C omgivelsestemperatur, er CBB65's højere termiske rating faktisk en fordel. Hvis den fungerer under 70°C i et rent, tørt indendørs rum, foretrækkes en lignende CBB60-erstatning.
6. Test kredsløbet efter udskiftning. Efter installationen skal du bruge en klemmemåler til at kontrollere, at motoren trækker den forventede driftsstrøm. Et usædvanligt træk kunne indikere et kapacitansmisforhold, der påvirker motorens ydeevne.

Forståelse af CBB60-kondensatorfejl, og hvorfor den rigtige udskiftning er vigtig

CBB60-kondensatorer fejler af flere veldokumenterede årsager, og forståelsen af disse fejltilstande hjælper med at afklare, hvorfor det er så vigtigt at vælge den rigtige erstatning:

Termisk ældning

Hver 10°C stigning i driftstemperaturen halverer groft sagt levetiden for en filmkondensator - et veletableret forhold kendt som Arrhenius-ligningen anvendt på kondensatorældning. En CBB60, der er normeret til 70°C, der kører kontinuerligt ved 80°C på grund af at være anbragt i et varmt motorrum, ældes ca. dobbelt så meget som forventet . Dette er grunden til, at brug af en CBB65 (klassificeret til 85°C eller 105°C) i et højtemperaturmiljø giver en meningsfuldt længere levetid, selvom de to enheder har identiske kapacitans- og spændingsmærker.

Overspændingsspænding

Spændingsspidser - fra skiftende transienter, forsyningsfluktuationer eller motorback-EMF - stresser den dielektriske film inde i både CBB60- og CBB65-kondensatorer. En kondensator, der arbejder ved 90-95% af dens nominelle spænding, har en væsentlig kortere levetid end en, der arbejder ved 70-80% af nominel spænding. Når du vælger en erstatning, skal du vælge en enhed med en spændingsmærke 20–30 % over den faktiske kredsløbsspænding er god ingeniørskik. For eksempel, i et 220V-kredsløb giver en 450VAC CBB60 eller en 440VAC CBB65 begge en sund sikkerhedsmargin.

Fugtindtrængen

Plastikhuset på en CBB60 er mere gennemtrængeligt for fugt over tid end den forseglede aluminiumsbeholder på CBB65. I udendørs pumpeinstallationer, pooludstyr eller enhver applikation, hvor motoren er udsat for fugt eller sprøjtende vand, giver CBB65's metalhus en væsentlig bedre beskyttelse mod fugt-induceret svigt. Dette er en legitim grund til, at nogle pumpereparationsspecialister vælger at opgradere fra CBB60 til CBB65 ved ombygning af motorer til udendørs brug, selvom den originale specifikation krævede en CBB60.

Almindelige applikationer, hvor dette spørgsmål dukker op

CBB60-til-CBB65-substitutionsspørgsmålet opstår oftest i følgende reparations- og vedligeholdelsesscenarier:

Reparation af vandpumpe

CBB60 kondensatorer er standarden i enfasede vandpumpemotorer. Pumpekondensatorer spænder typisk fra 8 µF til 30 µF ved 450VAC . Når den originale CBB60 fejler, har teknikere nogle gange CBB65-enheder på lager og spekulerer på, om de kan bruge dem. Til udendørs pumper er en CBB65 med matchende specifikationer en acceptabel og ofte foretrukken erstatning på grund af bedre miljømæssig tætning. For dykpumper med meget tætte indkapslinger kan fysisk pasform forhindre skiftet.

Vaskemaskine motor kondensatorer

Vaskemaskiner bruger almindeligvis CBB60 kondensatorer i deres tromledrevmotorer, ofte i 6 µF til 12 µF område ved 450VAC . Motorhuset i en vaskemaskine er kompakt og ikke designet til CBB65-formfaktoren. Fysisk pasform er typisk den største hindring her, hvilket gør en lignende CBB60-erstatning til det mere praktiske valg.

Aircondition- og HVAC-systemer

Dette er virkelig CBB65'erens hjemland. Airconditionkompressorer og ventilatormotorer bruger næsten udelukkende CBB65-kondensatorer. Hvis nogen spørger, om de kan bruge en CBB60 til at erstatte en defekt CBB65 i en AC-enhed - det omvendte af hovedspørgsmålet - er svaret et klart nej under de fleste forhold, fordi CBB60 ikke vil overleve de termiske og miljømæssige forhold inde i en kompressorenhed i nogen meningsfuld levetid.

Elværktøj og små maskiner

Nogle større elværktøjer med enfasede induktionsmotorer - såsom bordsave, bordslibere og støvsamlere - bruger CBB60-kondensatorer. Disse motorer drives typisk i værkstedsmiljøer ved moderate temperaturer. Den originale CBB60-specifikation er generelt passende her, og erstatning med en CBB65 er mulig, hvis dimensionerne tillader det, men ikke giver nogen meningsfuld fordel i forhold til en korrekt vurderet CBB60-erstatning.

Hvad sker der, hvis du bruger den forkerte kondensator?

Brug af en inkompatibel kondensator - uanset om det er forkert kapacitans, forkert spændingsmærke eller forkert type - i et motorkredsløb resulterer ikke altid i øjeblikkelig fejl. Nogle gange starter motoren og ser ud til at køre normalt, kun for at udvikle problemer uger eller måneder senere. At forstå, hvad der går galt, hjælper med at understrege, hvorfor den rigtige specifikation er vigtig:

• Forkert kapacitans (for høj): Motoren kan blive overophedet på grund af for stor start- eller kørestrøm. Viklingsisoleringen nedbrydes hurtigere, hvilket forkorter motorens levetid. Målt kørestrøm vil typisk være højere end typeskiltets specifikation.
• Forkert kapacitans (for lav): Motoren kan ikke udvikle fuldt drejningsmoment, køre med reduceret effektivitet, kæmpe for at starte under belastning eller producere overdreven vibration og støj.
• Underspændingsklassificeret kondensator: Den dielektriske film nedbrydes gradvist under den vedvarende overbelastning. Kondensatoren kan bule, lække eller briste - i nogle tilfælde forårsage en lille brand eller frigive skarp røg fra plastikhuset.
• Forkert temperaturvurdering: Kondensatoren ældes hurtigere og mister kapacitans over tid. Efterhånden som dens effektive kapacitans glider nedad fra dens nominelle værdi, forringes motorens ydeevne gradvist, indtil kondensatoren svigter fuldstændigt.

En defekt eller forkert specificeret kondensator kan også beskadige selve motorviklingerne , at forvandle, hvad der ville have været en simpel $5-$20 kondensatorudskiftning til en $100-$500 motor tilbagespoling eller fuld motorudskiftning. Det er derfor, at det altid er tiden værd at bruge et par minutter ekstra på at verificere specifikationskompatibiliteten før installationen.

Resumé: CBB60 vs CBB65 erstatningsbeslutningsvejledning

Brug følgende beslutningsvejledning til at afgøre, om udskiftning af en CBB60 med en CBB65 er passende i din situation:

Den nederste linje: behandle enhver kondensatorudskiftning som en spec-matching-øvelse, ikke en genvej. CBB60 og CBB65 er forskellige værktøjer bygget til overlappende, men forskellige formål. Når deres specifikationer stemmer overens, og den fysiske installation er kompatibel, kan CBB65 være en perfekt gyldig - og nogle gange overlegen - erstatning for en CBB60. Når specifikationerne divergerer, eller de fysiske begrænsninger gør byttet upraktisk, vil tvinge udskiftningen skabe problemer, der er langt dyrere at løse end at købe den korrekte originale del.
