Hvordan tilslutter man en CBB60-kondensator?

Det direkte svar: Hvordan en CBB60 kondensator Forbinder

En CBB60-kondensator forbindes parallelt på tværs af motorens hjælpe- (løbe) vikling — ikke i serie med hovedstrømledningen. Dens to terminaler er ikke-polariserede, så der er ingen positiv eller negativ side at bekymre sig om. Den ene terminal går til motorens hjælpeviklingsledning, og den anden forbindes til linjespændingsterminalen (det samme punkt, som føder hovedviklingen). Dette skaber det faseskift, som motoren skal bruge for at generere moment og køre effektivt.

For det mest almindelige scenarie - en enfaset pumpemotor med en ekstern kondensatorboks - lander den indgående strømførende ledning og motorens hjælpeledning begge på CBB60, mens neutralen forbindes direkte til motorens fælles terminal. Motoren kører, fordi strømmen gennem kondensatoren fører forsyningsspændingen med omkring 90 grader, hvilket producerer det roterende magnetfelt, som en enfaset forsyning alene ikke kan skabe.

Før du rører ved nogen ledninger, skal du slukke for afbryderen, bekræfte nulspændingen ved motorterminalerne med et multimeter og aflade kondensatoren gennem en 20.000 ohm modstand. En opladet CBB60 vurderet til 450 VAC kan holde dødelig spænding i timevis, efter at strømmen er fjernet.

Hvorfor CBB60-kondensatoren findes i kredsløbet

Enfasede AC-motorer kan ikke selvstarte. En enkeltfaset forsyning producerer et pulserende magnetfelt, der vender retningen 100 eller 120 gange i sekundet (afhængigt af 50 Hz eller 60 Hz netfrekvens), men har ingen iboende rotation. For at få rotoren til at snurre har motoren brug for to magnetfelter, der er forskudt i både rum og tid - hvilket effektivt simulerer tofaset strøm.

CBB60-driftskondensatoren giver tidsforskydningen. Fordi strøm gennem en kondensator fører spændingen over den med cirka 90 grader, er strømmen i hjælpeviklingen ude af fase med strømmen i hovedviklingen. Disse to forskudte strømme skaber to rumligt adskilte magnetfelter, der tilsammen producerer en roterende effekt, der trækker rotoren i bevægelse og fastholder den under hele driften.

I modsætning til en startkondensator - som kobles ud af kredsløbet af en centrifugalkontakt, når motoren når omkring 75% af den nominelle hastighed - forbliver CBB60 forbundet konstant under drift. Det er derfor, den bruger metaliseret polypropylenfilmkonstruktion frem for elektrolytisk kemi: den skal tåle kontinuerlig vekselspænding uden at blive forringet. Fælles CBB60-klassificeringer for pumpemotorer spænder 6 µF til 100 µF , med spændingsmærker på 250 VAC eller 450 VAC.

Værktøj og materialer til at samle før start

At have det rigtige udstyr ved hånden før start forhindrer improvisation midt i jobbet, der fører til usikre genveje.

• Digitalt multimeter med funktioner til måling af vekselspænding og kapacitans (µF).
• Afladningsmodstand: 20.000 ohm (20 kΩ) vurderet til 5W eller højere , med isolerede ledninger
• Isolerede skruetrækkere (fladhoved og Phillips)
• Trådstripper og skraldekrympeværktøj
• Spadestik dimensioneret til at passe til CBB60 terminalerne (typisk 6,3 mm hun spade)
• Elektrisk tape eller selvklæbende varmekrympeslange
• Clamp amperemeter (til efter-installation strømverifikation)
• Motorens ledningsdiagram — trykt på typeskiltet, inde i klemmedækslet eller i motordokumentationen
• Fodtøj med gummisåler og spændingsklassificerede, isolerede handsker
• Lockout/tagout-enhed til afbryderen, hvis du arbejder i et fælles eller kommercielt miljø

Fotografer de eksisterende ledninger fra mindst to vinkler, før du fjerner noget. I overfyldte samledåser eller eksterne kondensatorkabinetter er dette foto meget mere værd end at prøve at rekonstruere ledningerne fra hukommelsen.

Trin-for-trin tilslutningsprocedure for en pumpemotor

Denne procedure dækker den mest almindelige CBB60-installation: en enfaset vandpumpe eller poolpumpemotor, enten med en ekstern kondensatorkapsling eller med kondensatoren direkte inde i motorens klemkasse. Den samme logik gælder for luftkompressorer, vaskemaskiner og HVAC-blæsermotorer.

Trin 1 — Afbryd strømmen og bekræft nulspænding

Sluk for strømafbryderen, der føder motoren. Anvend en lockout-enhed, hvis den er tilgængelig. Indstil multimeteret til AC-spænding, og undersøg motorens indgangsterminaler. Læsningen skal være 0 V før du fortsætter. Stol ikke på, at en kontakt eller timer er i slukket position - verificer direkte med måleren.

Trin 2 — Aflad den eksisterende kondensator

Hold afladningsmodstanden i dens isolerede krop. Berør én ledning til hver af kondensatorens terminaler samtidigt, og hold den nede i mindst 5 sekunder. Prøv derefter på tværs af terminalerne med multimeteret indstillet til DC-spænding - bekræft, at aflæsningen er på eller tæt på 0 V, før du fjerner ledninger eller rører ved terminalerne direkte.

Trin 3 — Dokumenter de eksisterende ledninger

Tag klare billeder. Hvis ledningsfarverne er tvetydige, eller hvis flere ledninger deler en terminal, skal du påføre små maskeringstape-etiketter på hver ledning, før du fjerner noget. Bemærk, hvilke ledninger der var forbundet til hver kondensatorterminal, og hvor de andre ender af disse ledninger går i kredsløbet.

Trin 4 — Fjern den gamle kondensator

Træk spadestikkene af kondensatorterminalerne. Hvis de er korroderede og modstår fjernelse, skal du bruge en isoleret tang til at gribe fat i forbindelsesdelen - træk aldrig i selve ledningen, da dette kan bryde krympningen. Skru eller løs monteringsbeslaget og fjern den gamle kondensator. Læg det til side; kortslut ikke dens terminaler eller placer den løst i en metalværktøjskasse.

Trin 5 — Identificer motorterminalerne

Find motorens klemrække og match etiketterne med ledningsdiagrammet. For en tre-leder motor (mest almindelig konfiguration) er terminalerne:

• Almindelig (C): Delt forbindelse mellem hoved- og hjælpeviklinger; forbinder til neutral
• Hoved (M eller R): Fri ende af hovedviklingen; tilsluttes netspænding
• Start/Kør (S): Fri ende af hjælpeviklingen; forbindes til en terminal på CBB60

Hvis terminalmærkaterne mangler eller er ulæselige, identificer dem ved modstandsmåling. Mål modstanden mellem alle tre ledningspar. Parret med højeste modstand er M–S (begge viklinger i serie). Parret med den laveste modstand er C–M (hovedvikling alene, tungere ledning). Mellemmodstanden er C–S (alene hjælpevikling). Tråden, der er fælles for de to laveste aflæsninger, er C.

Trin 6 — Foretag CBB60-forbindelserne

Standardtilslutningen for en kondensatordrevet enfaset motor:

• CBB60 terminal 1 → Motorens hjælpeviklingsterminal (S eller Z1)
• CBB60 terminal 2 → Linjespændingsklemme (L1, samme terminal som føder hovedviklingen)
• Neutral (N) → Motorens fælles (C) terminal direkte, ikke gennem kondensatoren

Krymp friske spadeforbindelser på trådenderne, hvis de gamle er korroderede eller deforme. Skub hvert spadestik helt ind på dets kondensatorterminal, indtil det sidder fast med et klik eller en fast modstand. Et stik, der kan fjernes med let fingertryk, sidder ikke korrekt.

Trin 7 — Monter kondensatoren sikkert

Fastgør CBB60 i dens beslag eller rem, så den ikke kan vibrere frit. Motorvibrationer, der overføres til en ikke-understøttet kondensator, trætter de interne ledningsforbindelser over tid, hvilket i sidste ende producerer et åbent kredsløbsfejl. Sørg for, at kondensatorhuset ikke kommer i kontakt med varme motoroverflader, skarpe metalkanter eller bevægelige dele såsom ventilatorblade eller remdrev.

Trin 8 — Gendan strøm og test drift

Sæt terminaldækslet på igen, eller luk kondensatorkabinettet. Gendan strømmen ved afbryderen og observer motorstarten. Den bør nå fuld hastighed inden for 1 til 3 sekunder uden tøven, brummende eller gentagne forsøg. For en pumpe skal vandstrømmen begynde omgående. Hvis motoren brummer uden at rotere, skal du straks afbryde strømmen - den trækker en låst rotorstrøm (typisk 5 til 7 gange normal kørestrøm) og vil overophede og beskadige viklingerne inden for 20 til 30 sekunder.

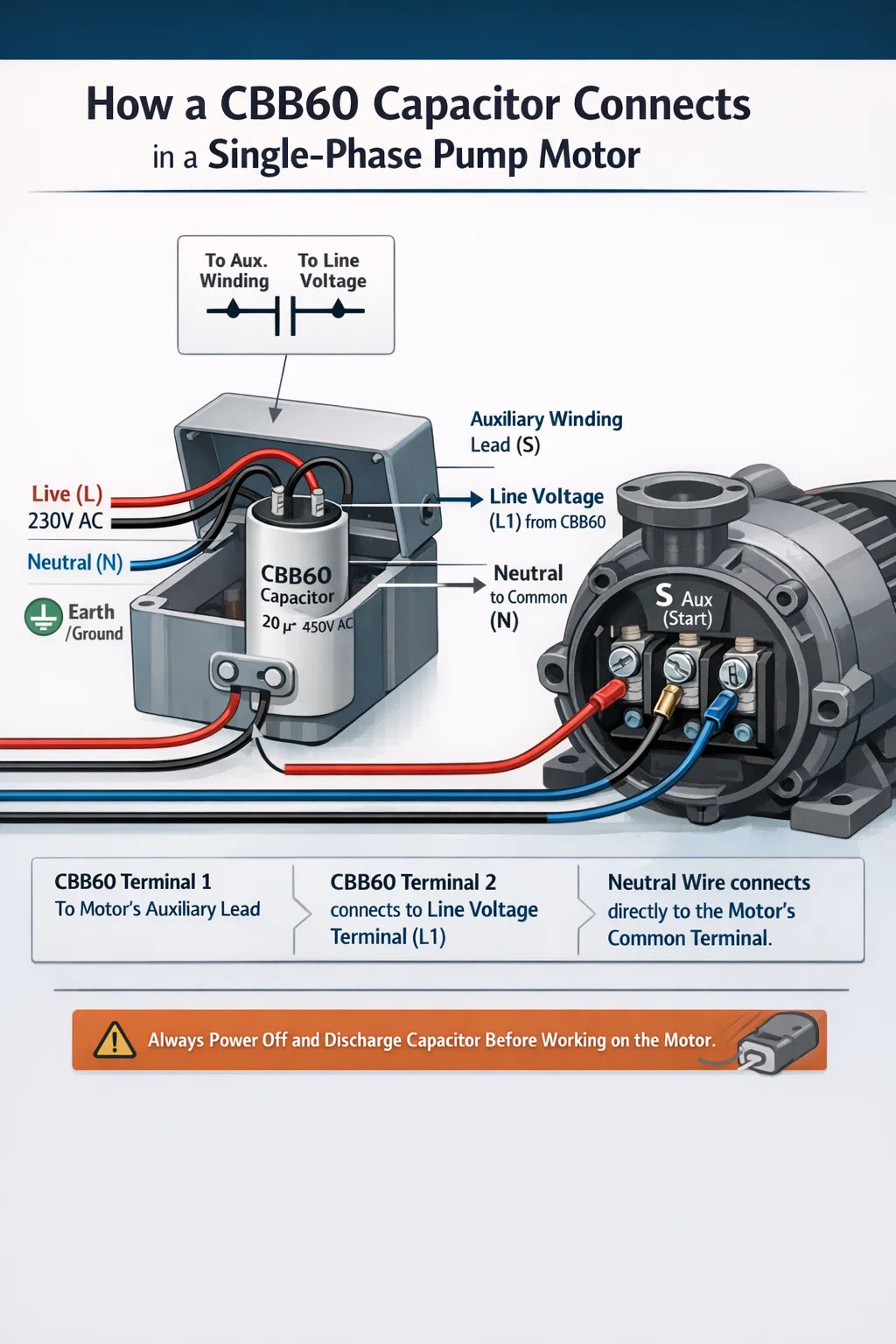

Tilslutning af CBB60 i et eksternt kondensatorkabinet

Mange enfasede pumpemotorer - især overfladepumper, perifere pumper og dykpumpekontrolbokse - monterer CBB60 i et separat plast- eller metalkabinet i stedet for inde i motorens egen klemkasse. Dette arrangement forenkler udskiftning af kondensator og beskytter komponenten mod motorvarme.

Det eksterne kabinet har typisk fire terminaler eller to par ledningsindgangspunkter. Ledningerne indeni følger dette arrangement:

• Netspænding (L) går ind i kabinettet og forbindes til en CBB60-terminal og går også igennem til motorens hovedviklingsledning
• Motorens hjælpeviklingsledning forbindes til den anden CBB60-terminal inde i kabinettet
• Netneutral (N) går direkte igennem til motorens fælles terminal uden at røre kondensatoren
• Jord/jord forbinder til motorrammen og interagerer ikke med kondensatorkredsløbet

Når kabinettet er en forseglet eller semi-forseglet enhed, der sælges som en komplet enhed, er CBB60'eren inde i den forkoblet, og installatøren forbinder kun netforsyningskablerne og motorens flyvende ledninger til boksens eksterne terminaler. I dette tilfælde er den eneste beslutning at sikre, at den nye CBB60, der er installeret inde i kassen, svarer nøjagtigt til den originale specifikation.

Nogle eksterne bokse rummer en specifik fysisk kondensatorstørrelse og terminalafstand. Mål den originale enheds dimensioner - højde, diameter (for runde huse) og terminalafstand - før du bestiller en erstatning. En CBB60 med korrekte elektriske klassificeringer, men forkerte fysiske dimensioner, passer muligvis ikke til monteringsbeslaget, selvom ledningerne ville være identiske.

CBB60-forbindelseskonfigurationer på tværs af forskellige motortyper

Klemmemærkaterne og det fysiske arrangement er forskellige mellem motorproducenter og applikationer, men det underliggende kredsløbsforhold er altid det samme: CBB60 bygger bro over hjælpeviklingsvejen parallelt. Tabellen nedenfor viser de mest almindelige konfigurationer.

Læsning af motorens ledningsdiagram for at finde de rigtige terminaler

Motorens ledningsdiagram fjerner gætværk fuldstændigt. Det er trykt på en etiket klæbet på motorhuset, inde i klemkassens låg eller på et separat datablad. At lære at udtrække de to stykker information, du har brug for - hvor hjælpeviklingenderne er, og hvilken terminal der bærer netspænding - tager mindre end et minut, når du kender symbolerne.

Kondensatorsymbol på motordiagrammer

CBB60 er vist som to parallelle lodrette linjer af samme størrelse (ikke-polariseret AC-type). En linje af symbolet forbinder til symbolet for hjælpespole; den anden linje forbinder til linjespændingsvejen. Følg disse to tilslutningspunkter på diagrammet til de fysiske terminalmærkater på motoren, og det er dine to CBB60-forbindelsespunkter.

Terminal Label Systems efter region

• IEC / Europæisk: Hovedviklingsklemmer U1, U2; hjælpeviklingsklemmer Z1, Z2. CBB60 forbinder på tværs af Z1 og Z2 (eller Z1 til U1 i nogle konfigurationer)
• Nordamerikansk: Terminaler mærket T1, T2, T3 eller kaldet Common, Run, Start. CBB60 forbinder mellem Run og Start (eller Start og linjespænding)
• Kinesiske pumpemotorer (de fleste CBB60-applikationer): Farvekodede ledninger i stedet for mærkede terminaler. Sort = hovedvikling, rød = hjælpevikling, gul-grøn = jord. CBB60 forbinder mellem den røde ledning og den sorte ledning (linjeside)

Find terminaler uden et diagram ved hjælp af modstandsmåling

På en tre-leder motor uden tilgængeligt diagram skal du bruge multimeteret i ohm-tilstand til at måle modstand mellem alle tre trådkombinationer:

• Registrer alle tre aflæsninger: A–B, A–C, B–C
• Det højeste modstandspar er Main-Start (begge viklinger i serie). Eksempel: 23 Ω
• Det laveste modstandspar er Common-Main (kun hovedvikling, tykkere ledning). Eksempel: 8 Ω
• Det midterste modstandspar er Common-Start (kun hjælpevikling, tyndere ledning). Eksempel: 15 Ω
• Ledningen, der vises i både den laveste og den midterste aflæsning, er almindelig (C)
• CBB60 forbinder mellem Start (S) og linjeterminalen (samme ledning som hovedforsyningspunktet)

Denne metode fungerer pålideligt på enhver standard kondensatordrevet enfaset motor uanset mærkning, alder eller fremstillingsland.

Kritiske ledningsfejl og deres konsekvenser

Hver af de følgende fejl giver et forudsigeligt og diagnosticerbart resultat. At kende dem på forhånd forhindrer efterarbejde, beskytter motoren og undgår sikkerhedsrisici.

Tilslutning af CBB60 i serie med strømledningen

Ved at placere kondensatoren mellem netforsyningen og motorindgangen - i stedet for på tværs af hjælpeviklingen - begrænses den strøm, som motoren kan trække gennem kondensatorens impedans. Ved 50 Hz har en 25 µF kondensator en impedans på ca. 127 ohm, som ved 230 V begrænser strømmen til under 1,8 A. En typisk 750 W pumpemotor kræver 3 til 4 A for at køre. Motoren vil ikke starte eller stoppe under nogen meningsfuld belastning, og kondensatoren vil opleve strømspænding uden for dens designparametre.

Brug af den forkerte kapacitansværdi

Motordesignere beregner den nødvendige kapacitans præcist for hver viklingskonfiguration. En CBB60 20 % under nominel kapacitans reducerer startmomentet mærkbart og får motoren til at køre varmere end specificeret. En kondensator 20 % over den nominelle værdi forårsager for stor strøm gennem hjælpeviklingen, overophedning af den og forringelse af viklingsisolering hurtigere end normalt. Match altid µF-værdien nøjagtigt, eller hold dig inden for ±5 % af motorens typeskilts specifikation.

Undervurderet spænding

En 250 VAC-klassificeret CBB60 i et 230 V-system har kun en spændingsmargin på 9 % over den nominelle forsyning. Netspændingsudsving på ±10 % er standard i de fleste lande. Under en højspændingshændelse kan kondensatoren se 253 V - allerede over sin rating. Installer en 450 VAC klassificeret CBB60 i enhver 230 V-applikation for at sikre tilstrækkelig margin mod både normal spændingsvariation og transiente spidser.

Løs spadestik passer

Et spadestik, der ikke sidder helt på CBB60-terminalen, introducerer kontaktmodstand ved krydset. Under belastningsstrøm genererer denne modstand varme, der oxiderer kontaktfladerne, hvilket yderligere øger modstanden i en destruktiv cyklus. Det endelige resultat er enten intermitterende motorstartadfærd eller et brændt stik. Hver spade skal kræve et fast håndtryk for at sidde og bør ikke kunne fjernes ved forsigtigt ryk uden værktøj.

Overspringer kondensatorafladning

En CBB60 vurderet til 450 VAC kan bevare en ladning, der nærmer sig denne spænding i timer efter, at strømmen er afbrudt. Energien lagret i en 40 µF kondensator opladet til 400 V er 3,2 joule - nok til at forårsage en alvorlig forbrænding eller hjertebegivenhed, hvis den berøres på tværs af brystet. Rør aldrig ved kondensatorterminaler, lad dem komme i kontakt med hinanden, eller lad værktøjer bygge bro over dem uden først at afslutte afladningsproceduren med modstanden og verificere 0 V med multimeteret.

Bekræftelse af, at CBB60-forbindelsen er korrekt efter opstart

Tre hurtige kontroller efter genoprettelse af strømmen bekræfter, at installationen er elektrisk korrekt, og at motoren fungerer inden for specifikationerne.

Kontrol 1 — Rengør motorstart

Motoren bør accelerere fra stilstand til fuld hastighed på 1 til 3 sekunder uden hørbar summen, tøven eller slibning. En brummen uden akselrotation betyder, at motoren er låst - afbryd strømmen inden for 5 sekunder for at forhindre viklingsskader og kontroller ledningerne igen.

Kontrol 2 — Løbende strøm inden for navnepladeklassificering

Klem amperemeteret rundt om den strømførende ledning og mål løbende strøm efter 2 til 3 minutters drift under belastning. Aflæsningen skal være på eller under fuldbelastningsstrømstyrken (FLA) på motorens typeskilt. En aflæsning på mere end 10 % over typeskiltet FLA under normale belastningsforhold peger på en kapacitansfejl eller en ledningsfejl, som bør undersøges, før driften fortsættes.

Kontrol 3 — Spænding over CBB60-terminaler under drift

Mens motoren kører, mål omhyggeligt AC-spændingen over de to CBB60-terminaler ved hjælp af multimeteret indstillet til AC-spænding. I en korrekt tilsluttet kondensatordrevet motor er denne spænding typisk 1,1 til 1,5 gange forsyningsspændingen — For en 230 V-forsyning skal du forvente at læse 250 til 340 V på tværs af kondensatorterminalerne. Dette er normalt: det skyldes resonansinteraktionen mellem kondensatoren og motorviklingsinduktansen. En aflæsning nøjagtigt lig med eller lavere end forsyningsspændingen kan indikere, at kondensatoren ikke faktisk er i kredsløbet eller er forbundet forkert.

Valg af den rigtige erstatnings-CBB60, før du foretager nogen tilslutninger

Det er ligetil at tilslutte en CBB60 korrekt. Tilslutning af den forkerte CBB60 korrekt frembringer stadig en svigtende eller underpræsterende motor. Bekræft disse parametre på udskiftningsenheden før installation.

For enhver 230 V pumpe- eller kompressorapplikation er den praktiske anbefaling en CBB60 klassificeret til den korrekte kapacitans med en 450 VAC spændingsmærke og 85°C eller højere temperaturmærkning . Denne kombination giver den spændingsmargin og den termiske frihøjde, som den almindelige 250 VAC / 70°C-specifikation ikke gør, især for udendørs eller høj-duty-cycle installationer, hvor omgivende temperaturer ofte overstiger 40°C omkring motorkabinettet.
