Hvordan tester man AC kondensator med multimeter? | god vs dårlig kondensator live test

At afgøre, om en AC-kondensator i et klimaanlæg er god eller dårlig, kræver ikke professionel elektronikteknisk viden. Så længe du har et multimeter med en "kapacitanstest" funktion, kan du følge disse trin og selv blive semi-ekspert.

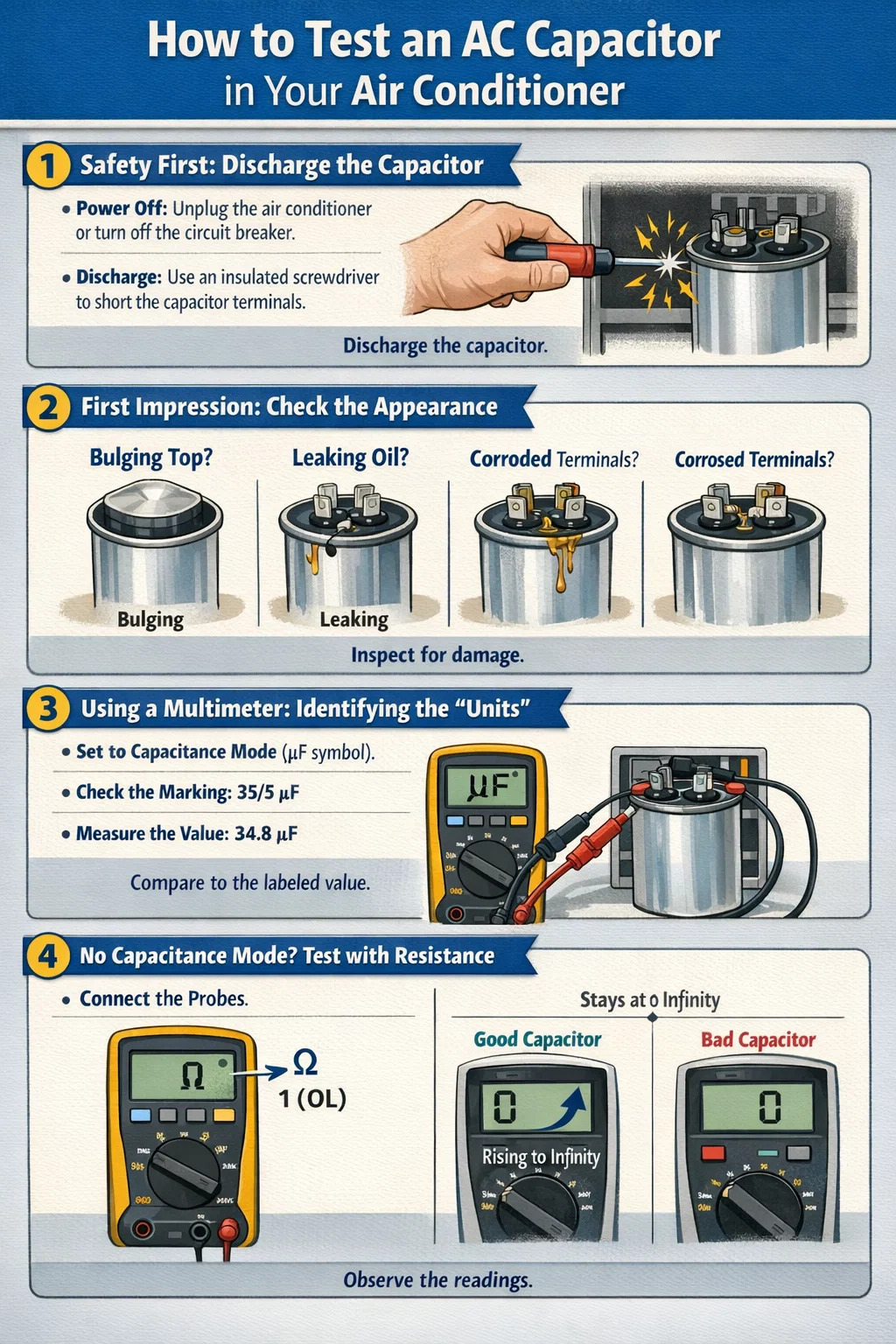

1. Sikkerhed først: Aflad kondensatoren

Dette trin er det vigtigste, før du begynder at teste. En AC-kondensator er som et batteri; selv efter at strømmen er slukket, kan den stadig holde en højspændingsladning, og direkte berøring af den kan resultere i et alvorligt elektrisk stød.
Sluk: Tag stikket til klimaanlægget ud, eller sluk for strømafbryderen.
Afladning: Find en skruetrækker med et godt isoleret håndtag og brug metalskaftet til samtidig at røre ved de to (eller tre) terminaler på kondensatoren. Hvis du hører et "pop" eller ser en lille gnist, betyder det, at den resterende ladning er blevet afladet.

2. Første indtryk: Tjek udseendet

Nogle defekte AC kondensatorer behøver ikke engang at blive testet med et instrument; du kan se bare ved at se på dem:
Udbulende: Toppen af kondensatoren skal være flad. Hvis det svulmer som gæret brød, er det helt sikkert gået i stykker.
Lækker olie: Hvis der lækker olie fra bunden eller toppen, indikerer det indre skader.
Korrosion: Svært korroderede terminaler kan også føre til dårlig kontakt.

3. Brug af et multimeter: Identifikation af "enhederne"

Indstil multimeteret til kapacitansmåleområdet (normalt markeret med symbolet –|(– eller mærket nF/μF).
Tjek markeringerne: Hver AC-kondensator vil have sin kapacitansværdi skrevet på siden. For eksempel betyder "35/5 μF" at det er en dobbelt kondensator, hvor den største er 35 og den mindre er 5.
Mål den faktiske værdi: Placer multimeterproberne på de tilsvarende terminaler (f.eks. "C" og "HERM" for at måle kompressorsektionen, "C" og "FAN" for at måle ventilatorsektionen).
Sammenlign: Hvis den målte værdi er væsentligt forskellig fra den markerede værdi (f.eks. markeret 35, men målingen er kun 10, eller der er ingen aflæsning overhovedet), betyder det, at kondensatoren er "svag" og skal udskiftes.

4. Hvad hvis der ikke er noget kapacitansområde? Brug modstandsområdet til at "lytte til dets hjerteslag"

Hvis dit multimeter ikke har en dedikeret kapacitansmålingsfunktion, kan du bruge modstandsområdet (Ω) til groft at vurdere det:
Dynamisk observation: Tilslut proberne og observer tallene på skærmen. En god kondensator vil vise et lille tal, der hurtigt stiger og til sidst viser uendelig (eller "1"/"OL").
Princip: Dette skyldes, at batteriet i multimeteret oplader kondensatoren. Hvis tallet forbliver uændret eller altid viser 0, er AC-kondensatoren bestemt defekt.

5. Almindelige tegn på gode og dårlige kondensatorer
