Hvad betyder CBB60 på en kondensator?

Den direkte betydning af CBB60 på en kondensator

På en elektrisk komponent, udtrykket CBB60 er en kinesisk industriel standardkode (GB), der identificerer det specifikke dielektriske materiale og funktionskategorien for kondensatoren. På almindeligt engelsk repræsenterer CBB60 en motordrevet kondensator af metalliseret polypropylenfilm formet i et cylindrisk hus. Denne komponent er specielt designet til at forblive i et AC-kredsløb kontinuerligt, mens en motor kører, hvilket giver det nødvendige faseskift for at opretholde motorens drejningsmoment og effektivitet.

Selve koden er en alfanumerisk forkortelse, hvor hvert bogstav har en specifik teknisk vægt med hensyn til den interne konstruktion og anvendelse af enheden. I modsætning til startkondensatorer, der sparker ud af kredsløbet, når en motor når hastighed, CBB60 kondensator er bygget til holdbarhed og kontinuerlig elektrisk drift.

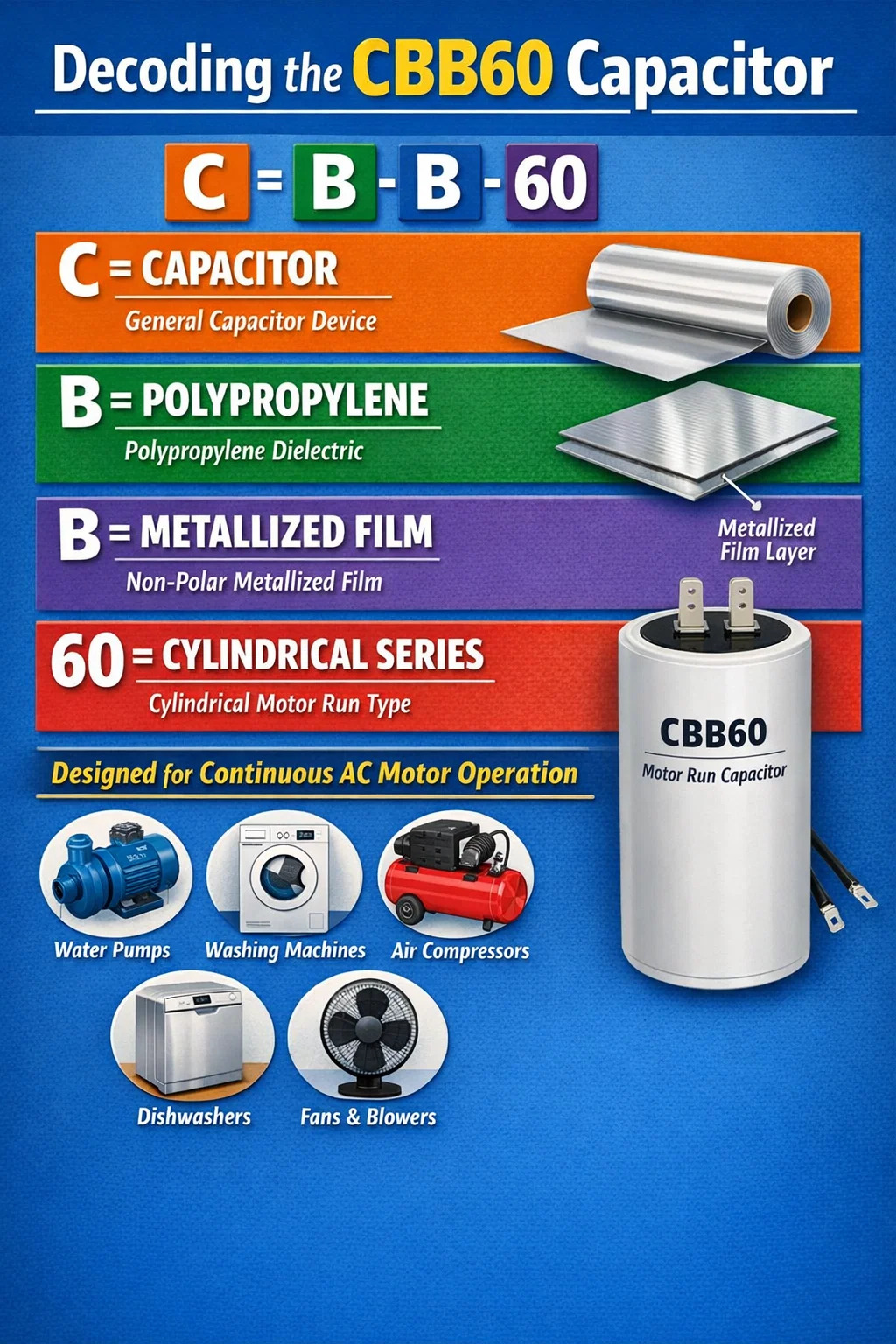

Afkodning af den alfanumeriske sekvens af CBB60

For at forstå, hvad der gør en CBB60 unik sammenlignet med andre kondensatorer som CBB61 eller CBB65, skal man nedbryde de individuelle karakterer, der bruges i navnekonventionen. Denne standard er bredt overtaget af producenter globalt for at sikre kompatibilitet og sikkerhed på tværs af forskellige AC-motordrevne apparater.

"C"-opdelingen

Det første bogstav står for Kondensator . Dette er den universelle identifikator for en komponent, der lagrer en elektrisk ladning i et elektrostatisk felt. I forbindelse med en vekselstrømsmotor bruges denne ladning til at skabe et magnetfelt, der er "ude af trit" med hovedstrømledningen, hvilket kræves for at enfasede motorer kan snurre.

Den første "B"-opdeling

Det andet bogstav angiver Dielektrisk materiale . I dette tilfælde står "B" for Polypropylen . Dette materiale er valgt til CBB60-kondensatoren, fordi det har en ekstrem lav dissipationsfaktor og høj isolationsmodstand. Dette gør det muligt for kondensatoren at håndtere høje frekvenser og opretholde en stabil kapacitans, selv når den interne temperatur stiger under lange timers motordrift.

Den anden "B"-opdeling

Det tredje brev beskriver Ikke-polær metalliseret film . Det betyder, at kondensatoren ikke har en positiv eller negativ ledning, hvilket gør den sikker for AC (vekselstrøm) kredsløb. Det "metalliserede" aspekt refererer til et tyndt lag metaldamp aflejret direkte på polypropylenfilmen, hvilket giver den "selvhelbredende" evne - hvis der opstår en lille kortslutning indeni, fordamper metallaget og fjerner fejlen uden at ødelægge hele enheden.

"60"-opdelingen

Cifrene "60" repræsenterer Model serie eller ansøgningsformfaktor. I industrien betegner "60" typisk en cylindrisk plast- eller aluminiumsskal med enten ledninger eller spadeterminaler, der primært bruges til motordrevne applikationer i apparater som pumper, vaskemaskiner og kompressorer.

Kernefunktionalitet i AC-motorer

A CBB60 kondensator er afgørende for enfasede induktionsmotorer. Fordi en enfaset AC-kilde ikke naturligt producerer et roterende magnetfelt, ville motoren simpelthen sidde og vibrere uden hjælp fra en kondensator. CBB60 skaber et sekundært magnetfelt ved at forsinke strømmen i hjælpeviklingen.

Ansøgningerne for denne specifikke model er enorme på grund af dens robuste design. Almindelige eksempler omfatter:

• Vandpumper (husholdnings- og industrivanding).
• Vaskemaskiner og centrifuger.
• Små luftkompressorer.
• Opvaskemaskiner og skraldespand.
• Højhastigheds gulvventilatorer.

Tekniske specifikationer og datasammenligning

Ved udskiftning af en CBB60 kondensator , blot at kende modelkoden er ikke nok. Du skal matche de elektriske klassifikationer trykt på etiketten. Brug af en kondensator med en forkert spænding eller mikrofarad (µF) klassificering kan føre til motorudbrænding eller kondensatoreksplosion.

Sådan identificeres en defekt CBB60-kondensator

Fordi en CBB60 kondensator er en driftskondensator, resulterer dens svigt ofte i en motor, der er træg, støjende eller ikke starter under belastning. I modsætning til elektroniske komponenter, der måske ikke viser nogen ydre tegn, fejler filmkondensatorer ofte på synlige måder.

Visuelle og hørbare røde flag

Hvis du har mistanke om, at dit apparat fejler, skal du kigge efter følgende spor relateret til kondensatoren:

• Det cylindriske hus er svulmende eller "svampe" øverst eller nederst. Dette indikerer internt gastryk fra en elektrisk fejl.
• Olieagtig eller klæbrig rest lækker fra terminalerne. Mens CBB60 kondensatorer ofte er "tørre" (fyldt med harpiks), indeholder nogle varianter olie, der kan lække under ekstrem varme.
• Motoren brummer højt, men snurrer ikke. Hvis du giver motoren et manuelt skub, og den begynder at rotere, er kondensatoren sandsynligvis død.
• Hyppig "udløsning" af afbryderen eller termisk overbelastningsbeskyttelse på motoren.

Sikkerhed og vedligeholdelsespraksis

Håndtering af evt CBB60 kondensator kræver streng overholdelse af sikkerhedsprotokoller. Kondensatorer lagrer elektricitet, selv efter at strømkilden er blevet afbrudt. Før du rører terminalerne på en CBB60, skal du aflade det ved at bruge en høj-watt modstand eller et specialiseret afladningsværktøj på tværs af terminalerne. Blot at kortslutte terminalerne med en skruetrækker kan forårsage en lysbue og beskadige kondensatorens indvendige folie.

Når du udskifter enheden, skal du sikre dig, at den nye CBB60 har samme mikrofarad-klassificering (f.eks. 40 µF ) og en spændingsværdi, der er lig med eller højere end originalen (hvis originalen f.eks. var 400VAC, er en 450VAC-enhed en sikker opgradering). Brug aldrig en lavere spænding, da det vil føre til øjeblikkelig fejl.
