Hvad er en CBB60 kondensator?

Direkte definition af en CBB60-kondensator

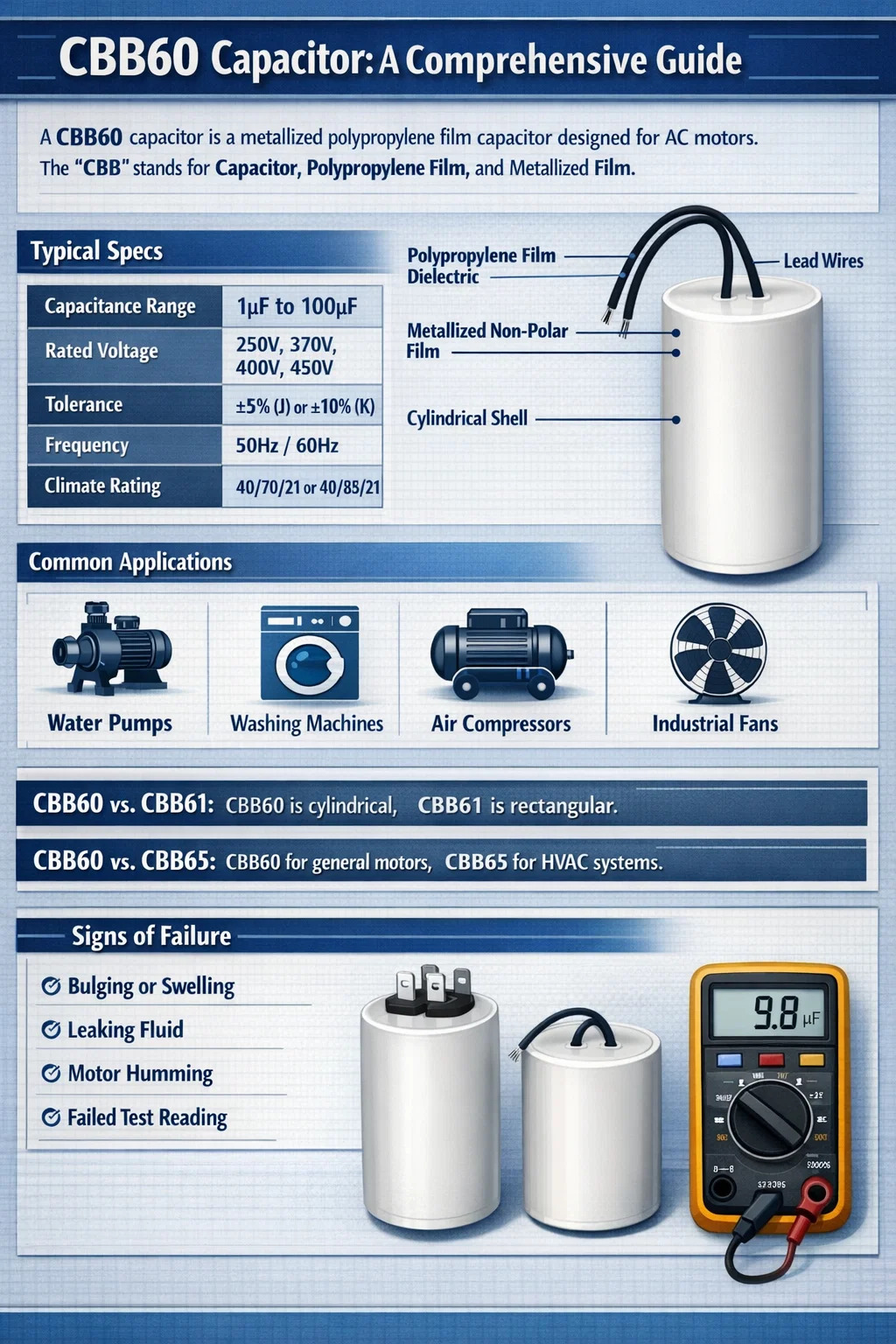

A CBB60 kondensator er en specialiseret type metalliseret polypropylen film kondensator designet primært til AC motor applikationer. Betegnelsen "CBB" står for dets materialesammensætning: "C" for kondensator, "B" for polypropylenfilm dielektrisk, og det andet "B" for ikke-polær metalliseret film. Disse kondensatorer er officielt klassificeret som driftskondensatorer, hvilket betyder, at de forbliver i kredsløbet, mens motoren kører for at opretholde drejningsmomentet og forbedre effektiviteten.

Konstrueret i en cylindrisk plast- eller aluminiumsskal er CBB60 kendetegnet ved dens selvhelbredende egenskaber og høje isoleringsmodstand. Det findes oftest i husholdningsapparater som vaskemaskiner, vandpumper og luftkompressorer, der typisk håndterer spændinger mellem 250V AC og 450V AC.

Tekniske specifikationer og konstruktion

CBB60 anvender et tyndt lag metal (ofte aluminium eller zink), der er vakuumaflejret direkte på overfladen af en polypropylenfilm. Dette design gør det muligt for kondensatoren at være "selvhelbredende", hvilket betyder, at hvis der opstår et dielektrisk nedbrud på grund af en spændingsspids, fordamper det tynde metalliserede lag omkring fejlpunktet, hvilket isolerer fejlen og tillader kondensatoren at fortsætte med at fungere.

Nøgleydelsesparametre

For at sikre en vekselstrømsmotors levetid skal CBB60 opfylde specifikke industrielle standarder. Nedenfor er de typiske tekniske datapunkter, der findes på en standard CBB60-enhed:

Almindelige anvendelser af CBB60 kondensatorer

Den primære hensigt med en CBB60-kondensator er at hjælpe enfasede AC-motorer. I disse systemer kan en enkelt strømfase ikke skabe det roterende magnetfelt, der er nødvendigt for at starte eller jævnt køre en motor. Kondensatoren skaber et faseskift i hjælpeviklingen og simulerer en anden fase.

Du vil finde CBB60 kondensatorer brugt i følgende udstyr:

• Vandpumper: Vigtigt for dybe brøndpumper og havevandingssystemer for at opretholde konstant drejningsmoment.
• Vaskemaskiner: Bruges til at lette tovejsrotation af tromlen eller omrøreren.
• Luftkompressorer: Hjælper motoren med at overvinde modtrykket fra trykluft under opstart.
• Industrielle ventilatorer: Giver stabil drift til store udsugnings- og ventilationsmotorer.

At skelne CBB60 fra andre kondensatorer

Det er vigtigt for vedligeholdelsespersonalet at skelne CBB60 fra andre almindelige typer som CBB61 eller CBB65 for at undgå udstyrsfejl.

CBB60 vs. CBB61

Mens begge er polypropylenkondensatorer, er CBB61 typisk rektangulær og bruges til mindre belastninger som loftsventilatorer. CBB60 er cylindrisk og håndterer de højere strømkrav fra større apparater som pumper.

CBB60 vs. CBB65

CBB65 er normalt indkapslet i et ovalt eller rundt aluminiumshus og er specielt designet til klimaanlæg (HVAC). CBB60-kondensatorer er mere alsidige og bruges i en bredere vifte af motordrevne husholdningsapparater til generelle formål.

Sikkerheds- og vedligeholdelsesindikatorer

Over tid vil en CBB60-kondensator nedbrydes på grund af varme og elektrisk stress. At identificere en defekt enhed tidligt kan forhindre skader på motorviklingerne, som er væsentligt dyrere at udskifte end selve kondensatoren.

Hold øje med disse konstruktive tegn på fiasko:

1. Fysisk udbuling: Hvis den cylindriske top af CBB60 virker afrundet eller hævet, er det indre tryk steget på grund af svigt.
2. Lækker væske: Mens mange CBB60'ere er "tørre" (harpiksfyldte), indeholder nogle olie. Enhver væskelækage er et tegn på en kompromitteret tætning.
3. Motorbrumming: Hvis motoren brummer, men ikke drejer, har CBB60 sandsynligvis mistet sin kapacitansværdi (µF) og kan ikke længere levere det nødvendige faseskift.
4. Test: En sund CBB60 bør læse inden for ±5 % af dens nominelle mikrofarad (µF) værdi, når den testes med et multimeter.
